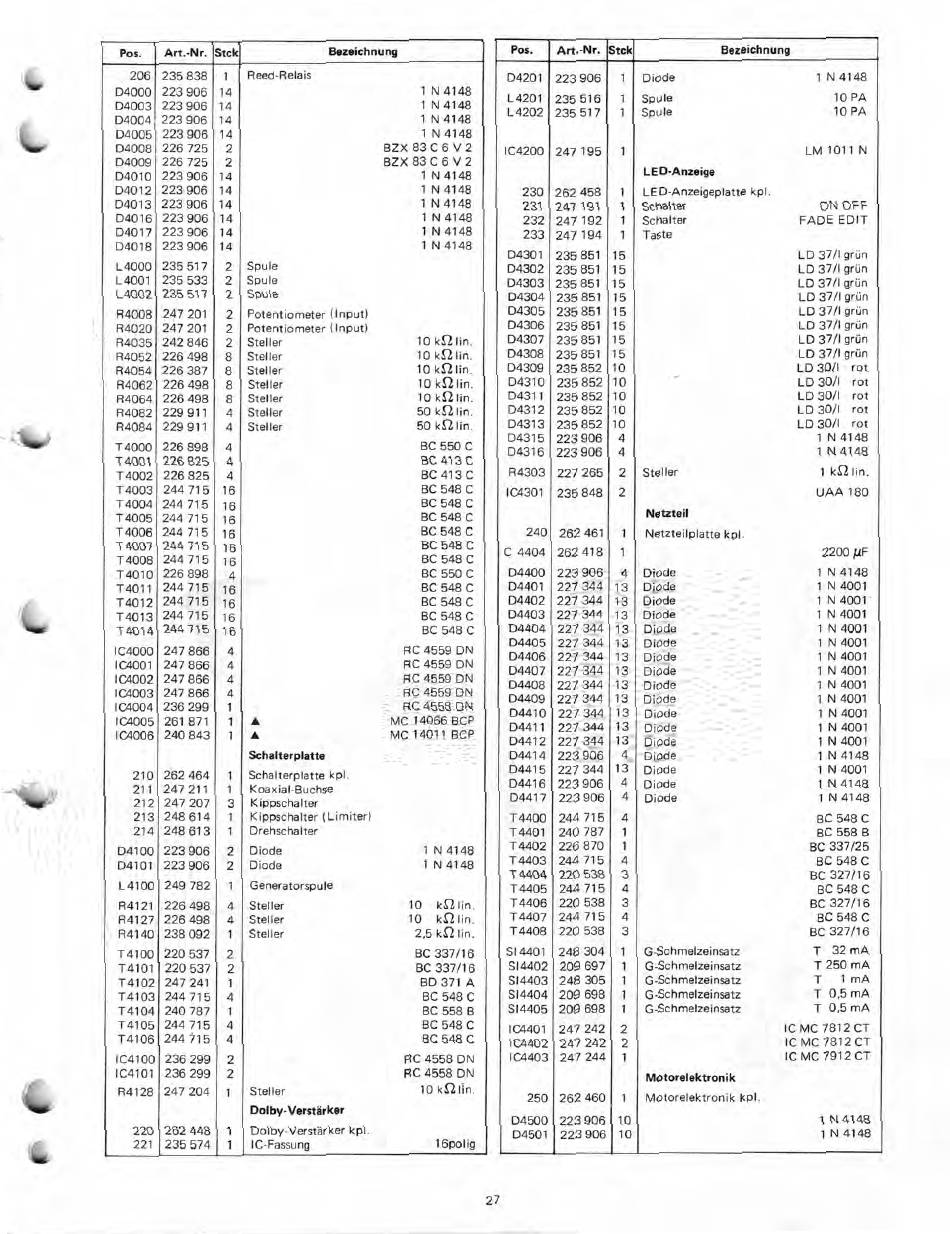

Dual C 839 RC Serviceanleitung Seite 27

Pos. Art.-Nr. Stck
Bezeichnung
206 235 838 1
Reed-Relais
D4000 223 906 14
1 N4148
D4003 223 906 14
1 N4148
D4004 223 906 14
1 N4148
D4005 223 906 14
1 N4148
D4008 226 725 2
BZX 83 C 6 V 2
04009 226 725 2 BZX 83 C 6 V 2
04010 223 906 14
1 N4148
04012 223 906 14
1 N4148
04013 223 906 14
1 N4148
D4016 223 906 14
1 N4148
04017 223 906 14
1 N4148
04018 223 906 14
1 N4148
L4000 235 517 2 Spule
L4001 235 533 2 Spule
L4002 235 517 2 Spule
R4008 247 201 2 Potentiometer (Input)
R4020 247 201 2 Potentiometer ( I nput )
R4035 242 846 2 Steller
10 k2 in.
R4052 226 498 8 Steller
10 kn lin.
R4054 226 387 8 Steller
10 kn lin.
R4062 226 498 8 Steller
10 knlin.
R4064 226 498
8
Steller
10 knlin.
R4082 229 911 4 Steller 50
kn
lin.
R4084 229 911 4 Steller
50 kn lin.
T4000 226 898 4
BC 550 C
T4001 226 825 4
BC 413 C
T4002 226 825 4
BC 413 C
T4003 244 715 16
BC 548 C
T4004 244 715
16
BC 548 C
T4005 244 715
16
BC 548 C
T4006 244 715
16
BC 548 C
T4007 244 715
16
BC 548 C
T4008 244 715
16
BC 548 C
14010 226 898
4
BC 550 C
T4011 244 715
16
BC 548 C
T4012 244 715
16
BC 548 C
T4013 244 715
16
BC 548 C
T4014 244 715
16
BC 548 C
1C4000 247 866 4
RC 4559 DN
1C4001 247 866 4
RC 4559 DN
1C4002 247 866 4
RC 4559 DN
1C4003 247 866 4
RC 4559 DN
I CA004 236 299 1
RC 4558 DN
IC4005 261 871 1 A
MC 14066 BCP
IC4006 240 843 1
A
MC 14011 BCP
Schalterplatte
210 262 464 1 Schalterplatte kpl.
211 247 211 1 Koaxial-Buchse
212 247 207 3 Kippschalter
213 248 614 1 Kippschalter (Limiter/
214 248 613 1 Drehschalter
D4100 223 906 2 Diode
1 N4148
04101 223 906 2 Diode
1 N4148
L4100 249 782 1
Generatorspule
84121 226 498 4 Steller
10 knlin.
84127 226 498 4
Steller 10 knlin.
R4140 238 092 1
Steller
2,5
kn
lin.
T4100 220 537 2 BC 337/16
14101 220 537 2 BC 337/16
T4102 247 241 1
BD 371 A
14103 244 715 4 BC 548 C
T4104 240 787 1 BC 558 B
14105 244 715 4 BC 548 C
T4106 244 715 4 BC 548 C
1C4100 236 299 2 RC 4558 DN
IC4101 236 299
2
RC 4558 DN
84128 247 204
1
Steller
10
kS2iin.
Dolby-Verstärker
220 262 448 1
Dolby-Verstärker kpl.
221 235 574
1
IC-Fassung
16polig
Pos. Art.-Nr. Stck Bezeichnung
D4201 223 906 1 Diode
1 N4148
L4201 235 516
1 Spule 10 PA
L4202 235 517
1 Spule
10 PA
1C4200 247 195 1
LM 1011 N
LED-Anzeige
230 262 458 1
LED-Anzeigeplatte kpl.
231 247 191 1 Schalter
ON OFF
232 247 192
1
Schalter FADE EDIT
233 247 194 1 Taste
04301 235 851 15
LD 37/1 grün
D4302 235 851 15
LD 37/1 grün
04303 235 851 15
LD 37/1 grün
04304 235 851 15
LD 37/1 grün
D4305 235 851 15 LD 37/1 grün
D4306 235 851 15 LD 37/1 grün
D4307
235 851 15
LD 37/Igrün
D4308 235 851 15
LD 37/1 grün
D4309 235 852 10
LD 30/1 rot
04310 235 852 10
,
LD 30/1 rot
04311 235 852 10
LD 30/1 rot
04312 235 852 10
LD 30/1 rot
04313 235 852 10
LD 30/1 rot
D4315 223 906 4
1 N4148
04316 223 906
4 1 N4148
R4303 227 265 2
Steller 1
kn
lin.
IC4301 235 848 2 UAA 180
Netzteil
240 262 461 1
Netzteilplatte kpl.
C 4404 262 418 1 2200µF
04400 223 906 4 Diode
1 N4148
04401 227 344 13 Diode 1 N4001
D4402 227 344 13 Diode 1 N4001
04403 227 344 13 Diode
1 N 4001
04404 227 344 13 Diode 1 N4001
D4405 227 344 13 Diode 1 N4001
04406 227 344 13 Diode 1 N4001
D4407 227 344 13
Diode
1 N4001
D4408 227 344 13
Diode
1 N4001
04409 227 344 13 Diode 1 N4001
D4410 227 344 13
Diode
1 N4001
D4411 227 344 13 Diode 1 N4001
D4412 227 344 13 Diode 1 N 4001
04414 223 906 4 Diode 1 N4148
04415 227 344 13 Diode 1 N4001
D4416 223 906 4 Diode 1 N4148
D4417 223 906 4
Diode
1 N4148
14400 244 715 4
BC 548 C
T4401 240 787 1
BC 558 B
14402
226 870 1
BC 337/25
14403 244 715 4
BC 548 C
14404 220 538 3 BC 327/16
T4405 244 715 4
BC 548 C
T4406 220 538 3
BC 327/16
14407 244 715 4 BC 548 C
14408 220 538 3
BC 327/16
S14401 248 304 1
G -Schmelzeinsatz
T 32 mA
SI4402 209 697 1
G -Schmelzeinsatz T 250 mA
SI4403 248 305 1 G-Schmelzeinsatz
T 1 mA
SI4404 209 698 1 G-Schmelzeinsatz
T 0,5 mA
SI4405 209 698 1 G-Schmelzeinsatz
T 0,5 mA
IC4401 247 242 2
IC MC 7812 CT
1C4402 247 242 2
IC MC 7812 CT
IC4403 247 244 1
IC MC 7912 CT
Motorelektronik
250 262 460 1
Motorelektronik kpl.
D4500 223 906 10
1 N 4148
04501 223 906 10
1 N 4148
27
