Dual C 839 RC Serviceanleitung Seite 32

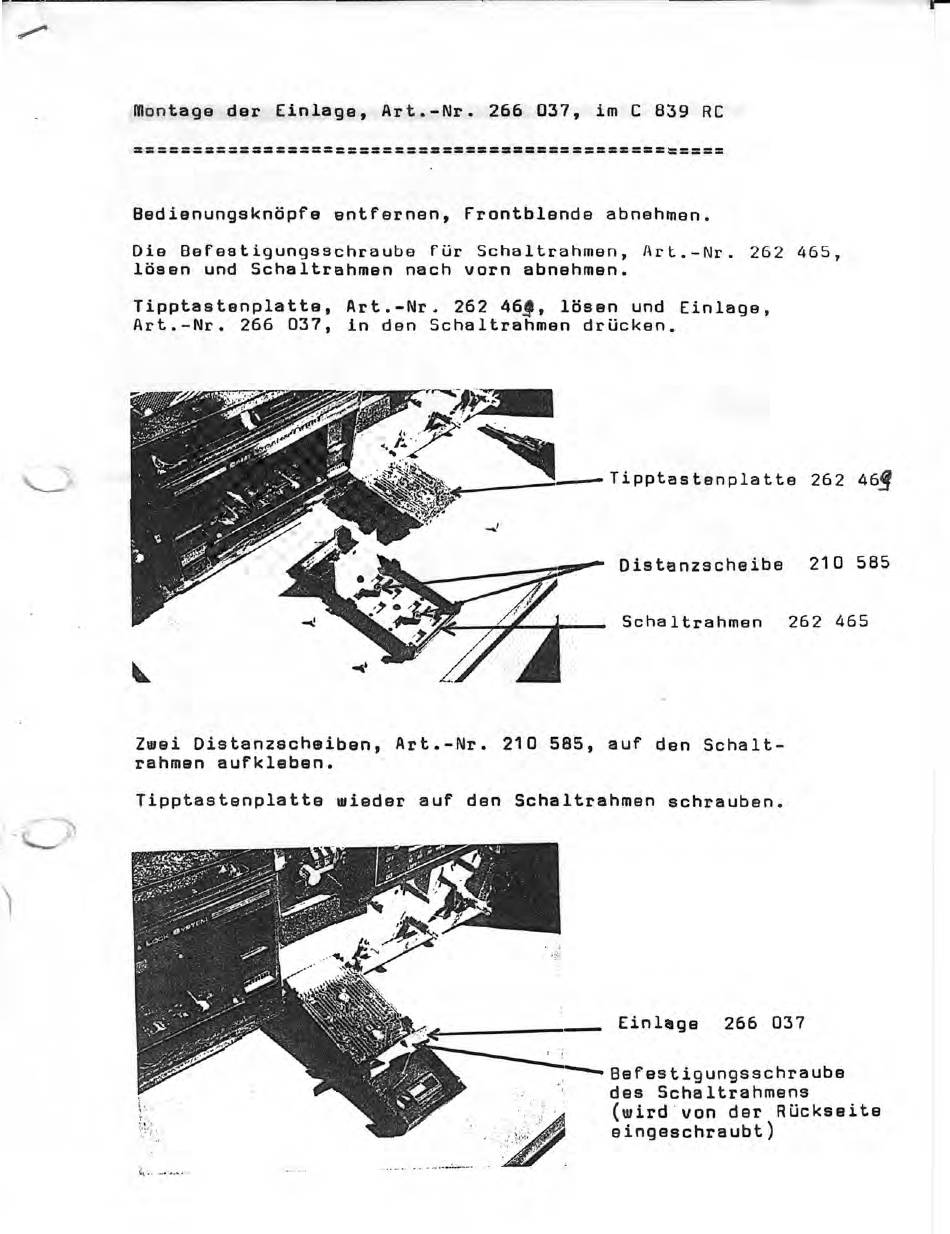

Montage der Einlage, Art.-Nr. 266 037, im C 839 RC
Bedienungsknöpfe entfernen, Frontblende abnehmen.
Die Befestigungsschraube für Schaltrahmen, Art.-Nr. 262 465,
lösen und Schaltrahmen
nach vorn abnehmen.
Tipptastenplatte, Art.-Nr 262 464, lösen und
Einlage,
Art.-Nr. 266 037, in den Schaltrahmen drücken.
Tipptastenplatte 262 464
Distanzscheibe
210 585
Schaltrahmen 262 465
Zwei Distanzscheiben, Art.-Nr. 210 585, auf den Schalt-
rahmen aufkleben.
Tipptastenplatte wieder auf den Schaltrahmen schrauben.
Einlage
266 037
Befestigungsschraube
des Schaltrahmens
(wird von der Rückseite
eingeschraubt)
