UNIWATT
4.2

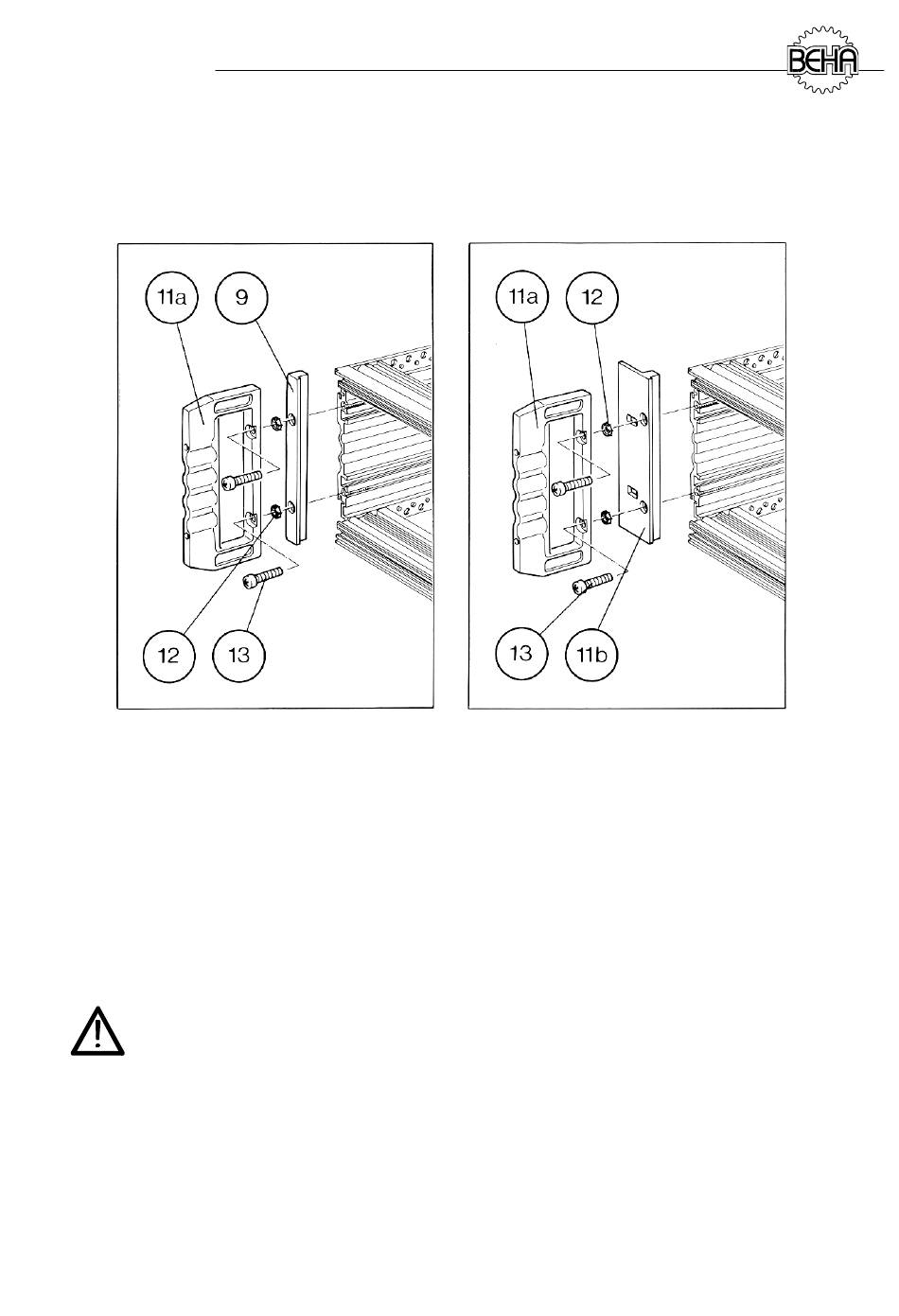

Montage der 19"-Adapter
Mit den beigelegten 19"-Adaptern kann das Gerät zu einem 19"-Einschub umgebaut werden.
— Schrauben (13), Erdungshülsen (12) und Griff (11a) auf der Frontseite des Gerätes entfernen
— Eingebauter Adapter (9) gegen 19"-Adapter (11b) austauschen.
— Griff (11a) und Erdungshülsen (12) mit den Schrauben (13) wieder befestigen.
4.3
Winkelstecker mit Arretierung
Die beigelegten Winkelstecker eignen sich z.B. für den Anschluß an Stromschienen.
Der Nennquerschnitt einer Anschlußleitung muß bei einem max. Laststrom bis 200A
mindestens 50mm² betragen.
Das Arretierungssystem funktioniert nach der Art einer "Push-pull-Kupplung". Die Verriegelung
erfolgt automatisch beim Steckvorgang. Der Stecker ist soweit in die Buchse einzuschieben, bis
die Rastung einschnappt. Zum Lösen wird zunächst der Stecker unter leichtem Drehen tiefer in
die Buchse gedrückt. Nach Überwinden des Druckpunktes kann der Stecker aus der Buchse
gezogen werden.
Datei: W53BA031.DOC
Blatt: 8 von 32
