Inhaltszusammenfassung für Pewa E200

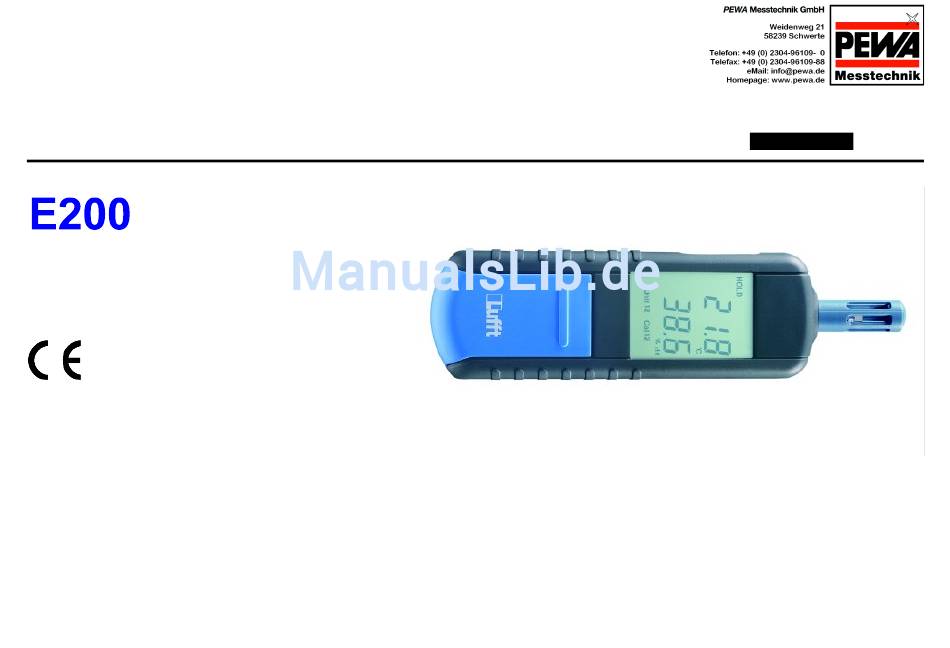

- Seite 1 Manual E200 deutsch Stand V1 (8/2003) Seite 1 von 13...
-
Seite 2: Inhaltsverzeichnis
Manual E200 deutsch Inhaltsverzeichnis 1 Vor der Inbetriebnahme lesen 2 Das Display 3 Bedienung 4 Das obere Menü 5 Das untere Menü 6 Batteriewechsel 7 Wartung und Abgleich Seite 2 von 13... -
Seite 3: Vor Der Inbetriebnahme Lesen
Manual E200 deutsch · Niemals an spannungsführenden Teilen messen · Messbereiche der Messwertaufnehmer beachten (Überhitzen kann zur Zerstörung führen) 1 Vor der Inbetriebnahme lesen · Temperatur- und Feuchteabgleich nur mit geeigneter Referenz durchführen. · Vor der Verwendung des Gerätes ist ·... - Seite 4 Manual E200 deutsch · Das Messgerät darf nur innerhalb der spezifizierten Bestimmungsgemäße Verwendung: technischen Daten betrieben werden. · Das Messgerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde. · Die Betriebssicherheit ist bei Modifizierung oder Umbauten nicht mehr gewährleistet.
-
Seite 5: Das Display
Manual E200 deutsch 2 Das Display ◄ Oberes Menü ◄ Temperaturanzeige (Sensor 1) ◄ Rel. Feuchteanzeige (Sensor 2) ◄ Unteres Menü Seite 5 von 13... -
Seite 6: Bedienung
Manual E200 deutsch 3 Bedienung Im Gegensatz zu den konventionellen Handmessgeräten besitzt das Messgerät E200 kein Tastenfeld, sondern ein sogenanntes „THUMB-WHEEL“ (Daumen-Rad) auf der linken Seite des Gerätes. Das Rad lässt eine 15° Drehbewegung nach unten und oben zu und kann in der Mittelstellung zusätzlich gedrückt werden. - Seite 7 Manual E200 deutsch Einschalten : ►(kurz drücken) Die 3 Positionen des THUMB-WHEEL Ausschalten : ► ca. 2 Sekunden drücken (kein Menü aktiviert) Oberes Menü : ▲(kurz drücken), wählen mit ▲, ▲ Drehbewegung nach oben bestätigen mit ► Unteres Menü : ▼(kurz drücken), wählen mit ▼, ▼...
-
Seite 8: Das Obere Menü
Manual E200 deutsch lässt sich das Menü mit ▼ oder indem für 20 Sekunden nicht gedrückt wird. 4 Das obere Menü Hold: Hold „friert“ den Messwert ein. MAX: MAX stellt den maximalen Wert im aktiven Zeitraum dar. Im oberen Menü können die Standard- MIN: MIN stellt den minimalen Wert im aktiven Zeitraum dar. -
Seite 9: Das Untere Menü
Manual E200 deutsch 5 Das untere Menü Unit1: Mit Unit1 wählt man die Einheit der Temperatur. Zur Auswahl stehen °C und °F. Wählen kann man mit Im unteren Menü können die Funktionen: ▲ und ▼; bestätigt wird mit ►. Unit 1 2 CAL 1 2 gewählt werden. - Seite 10 Manual E200 deutsch Einpunktkalibrierungen von Temperatur und rel. Feuchte CAL1: Mit CAL1 (Einpunktkalibrierung) stellt man den Offset für Sensor 1 (Temperatur) ein. Der Offset wird im unteren Teil des Displays angezeigt. Maximal lassen sich +/- 10°C bzw. +/- 10°F einstellen.
- Seite 11 Manual E200 deutsch CAL2: Mit CAL2 (Einpunktkalibrierung) stellt man den Offset für Sensor 2 (rel. Feuchte) ein. Der Offset dreht die Kennlinie um den unteren Abgleichpunkt (11% r.H.). Der Abgleichpunkt muss im Bereich von 30% ... 95% r.H. liegen. Der Offset wird im oberen Teil des Displays angezeigt. Maximal lassen sich +/- 10%rH einstellen.
-
Seite 12: Batteriewechsel
Manual E200 deutsch Erscheint im Display die Anzeige „BAT“ , verbleibt eine Standzeit 6 Batteriewechsel von einigen Stunden. Öffnen Sie den Batteriedeckel auf der Vorderseite des Gerätes. Entnehmen Sie die leere Batterie und ersetzen Sie diese durch eine neue. Verwenden Sie bitte ausschließlich Batterien von Typ: 9V E-... -
Seite 13: Wartung Und Abgleich
Manual E200 deutsch einer Temperatur von ca. 20°C..25°C für 12 Stunden gelagert 7 Wartung und Abgleich werden. Beim Einsatz in der Klimatechnik Rekalibrierungen sollten ausschließlich im Kalibrierblock oder empfehlen wir eine jährliche Wartung. In besser noch bei akkreditierten Labors durchgeführt werden.
