2.5
VERWENDUNG DER ABSCHIRMUNG

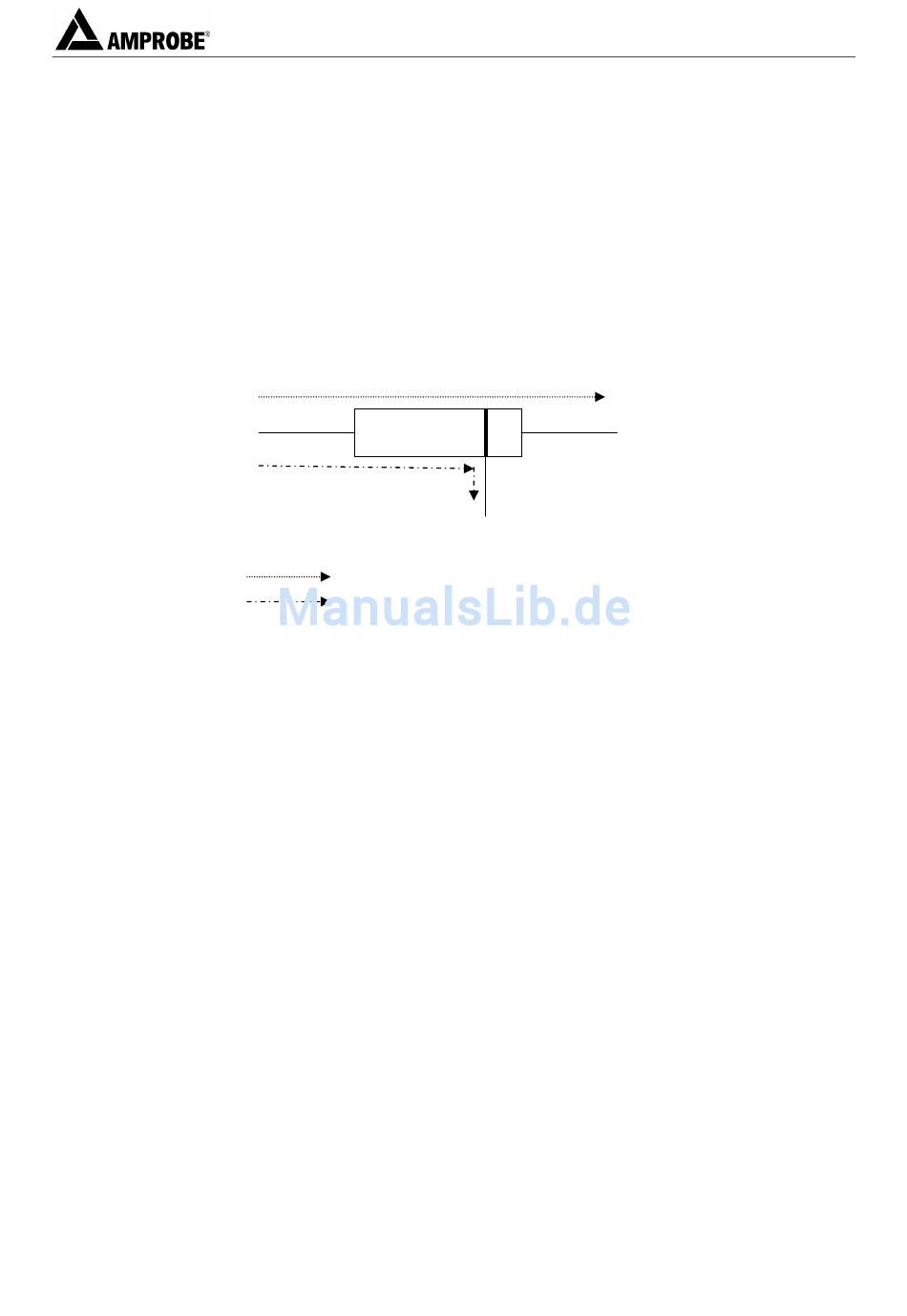

In bestimmten Fällen kann die Messung durch Oberflächenströme verfälscht werden.
Die Zuführung von Spannung an einen Isolator, den wir messen wollen, kann zwei verschiedene
Ströme erzeugen: einen im Prüfteil fließend, den anderen über die Oberfläche fließend. Sie
verlaufen parallel.
Wenn wir nur den Widerstand, bezogen auf den im Prüfteil fließenden Strom, messen wollen
(welcher der bedeutungsvolle Widerstand ist), müssen wir eine weitere Leitung verwenden, um den
Oberflächenstrom zu absorbieren (siehe Abbildung).
( + )
Da die Spannung zwischen der ABSCHIRMUNG und ( - ) sehr niedrig ist, werden nur die oben
angegebenen Ströme zirkulieren.
2.6
BEMERKUNGEN ZU ISOLATIONS-MESSUNGEN
Messungen eines solch hohen Widerstandes, wie den des Isolationswiderstandes sind sehr kritisch,
da die betrachteten Ströme sehr gering sind, noch schwächer, als jene in unserem Nervensystem
zirkulierend fließend. Um Fehler bei der Durchführung von Messungen zu vermeiden, halten Sie
sich an die folgenden Vorsorgemaßnahmen:
• Halten Sie die Meßkabel getrennt in die Luft oder lassen Sie sie nur an einer Stelle liegen.
• Die Meß-Umgebung und die zu prüfende Gerätschaft müssen frei von Gegenständen sein.
• Niemand darf nahe der Kabel oder Widerstände, die geprüft werden, herumlaufen.
• Der Prüfer darf sich nicht bewegen und insbesondere nicht seine/ihre Arme bewegen.
Diese Vorsorgemaßnahmen sich besonders wichtig bei Messungen von Widerständen höher als
50GΩ.
Solche Vorsorgemaßnahmen sind wünschenswert, weil jede Art von Bewegung zu einer
Veränderung der Kapazität führt, die parallel zu dem gemessenen Widerstand entsteht. Jede
Kapazitätsveränderung beinhaltet einen Einfluß auf das Meßergebnis.
Wir raten Ihnen den Guard-(Abschirmungs-) Anschluß immer zu benutzen.
ABSCHIRMUNG
Mess-Strom
Oberflächen Leckstrom
- 10 -
ISOTEST-Digi 5kV
( - )
