- Seite 1 Manual C300/C310...C340 deutsch C300/C310-C340 Stand V2 (11/2006) Seite 1 von 21...
-
Seite 2: Inhaltsverzeichnis
Manual C300/C310...C340 deutsch Inhaltsverzeichnis 1 VOR DER INBETRIEBNAHME LESEN 2 C300/C310…C340 3 DAS DISPLAY 4 BEDIENUNG 5 DAS OBERE MENÜ 6 DAS UNTERE MENÜ Seite 2 von21... - Seite 3 Manual C300/C310...C340 deutsch 7 EINPUNKTKALIBRIERUNG C300 8 KALIBRIERUNG C310...C340 8.1 N ULLPUNKTKALIBRIERUNG 8.2 S TEIGUNGSKALIBRIERUNG 9 BATTERIEWECHSEL 10 WARTUNG UND ABGLEICH Seite 3 von21...
-
Seite 4: Vor Der Inbetriebnahme Lesen
Manual C300/C310...C340 deutsch 1 Vor der Inbetriebnahme lesen • Vor der Verwendung des Gerätes ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. • Niemals an spannungsführenden Teilen messen • Messbereiche der Messwertaufnehmer beachten (Überhitzen kann zur Zerstörung führen) •... -
Seite 5: Bestimmungsgemäße Verwendung
Manual C300/C310...C340 deutsch Bestimmungsgemäße Verwendung: • Das Messgerät darf nur innerhalb der spezifizierten technischen Daten betrieben werden. • Die Messgeräte der C3xx-Serie dürfen nur zur Messung von nicht-korrosiven Gasen (z.B. trockene Luft, trockene Gase) verwendet werden. • Das Messgerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert... -
Seite 6: C300/C310

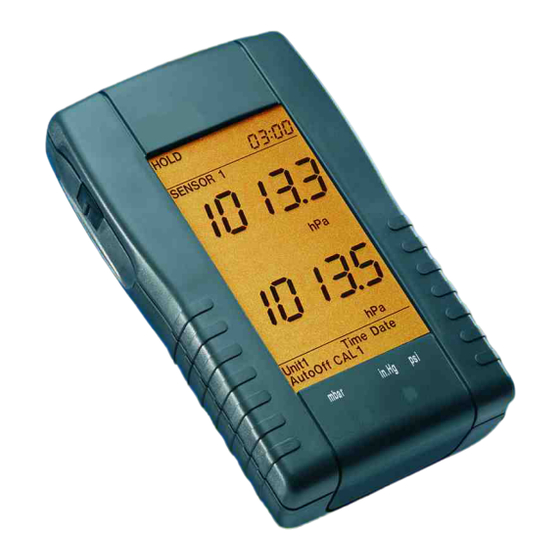

Manual C300/C310...C340 deutsch 2 C300/C310…C340 Die neue Compact Handmessgeräte-Serie zur Messung von barometrischem Druck und Differenzdruck zeichnet sich aus durch: großes Display mit Hintergrundbeleuchtung • C300 einfache Bedienung mittels Daumenrad • • robustes und formschönes Gehäuse hohe Genauigkeit • niedriger Preis •... - Seite 7 Manual C300/C310...C340 deutsch Die Differenzdruck-Typen C310...C340 besitzen zwei Druckports (P1 und P2): Bei den Typen C310 wird an P1 der höhere Druck angeschlossen. Bei allen anderen Typen muss der höhere Druck an P2 angeschlossen werden. Beachten Sie bitte auch die maximale Überlast an Port P1 und P2.
-
Seite 8: Das Display
Manual C300/C310...C340 deutsch 3 Das Display ◄ Oberes Menü mit Datum und Uhrzeit ◄ Sensor 1-Anzeige (Druck) ◄ Hold, Min, Max, Avg. Anzeige ◄ Unteres Konfigurations- und Abgleich-Menü Seite 8 von21... -
Seite 9: Bedienung
Manual C300/C310...C340 deutsch 4 Bedienung Im Gegensatz zu den konventionellen Handmessgeräten besitzen die Geräte C3x0 kein Tastenfeld, sondern ein sogenanntes „THUMB-WHEEL“ (Daumen-Rad) auf der linken Seite des Gerätes. Das Rad lässt eine 15° Drehbewegung nach unten und oben zu und kann in der Mittelstellung zusätzlich gedrückt werden. - Seite 10 Manual C300/C310...C340 deutsch Die 3 Positionen des THUMB-WHEEL (Daumen-Rad) Einschalten: kurz drücken Symbol im weiteren Text Einschalten mit Licht: ca. 2 Sekunden drücken ► Ausschalten: ca. 2 Sekunden drücken (kein Menü aktiviert) Symbol im weiteren Text Oberes Menü mit HOLD MAX MIN AVG aktivieren.
-
Seite 11: Das Obere Menü
Manual C300/C310...C340 deutsch 5 Das obere Menü Im oberen Menü können die Standard-Funktionen: HOLD MAX MIN AVG ▲ gewählt werden. Ausgewählt wird mit ▲, die angewählte HOLD Funktion blinkt und wird mit ► bestätigt. Eine bestätigte ▲ Funktion wird statisch im Display angezeigt. Abbrechen lässt sich das Menü... -
Seite 12: Das Untere Menü
Manual C300/C310...C340 deutsch 6 Das untere Menü ▼ Unit 1 Im unteren Konfigurations- und Abgleich-Menü können die ▼ Funktionen: Time Unit1 Time Date AutoOff CAL 1LH ▼ gewählt werden. Ausgewählt wird mit ▼, die angewählte Date Funktion blinkt und wird mit ► bestätigt. Abbrechen lässt sich ▼... - Seite 13 Units hPa, mbar, mbar mbar mbar Bild: Gehäusedruck C300 In.Hg mbar in.Hg in.Hg in.Hg Die Einheiten mbar, bar, in.Hg und psi sind auf dem Gehäuse Bild: Gehäusedruck C310 aufgedruckt. Die Auswahl wird über Pfeilsymbole markiert. Seite 13 von21...
- Seite 14 Manual C300/C310...C340 deutsch Time: Mit Time stellt man die Uhrzeit ein. Stunden und Minuten werden nacheinander eingegeben. Wählen kann man mit ▲ und ▼; bestätigt wird mit ►. Date: Mit Date stellt man das Datum ein. Tag, Monat und Jahr werden nacheinander eingegeben.
-
Seite 15: Einpunktkalibrierung C300
Vorzeichen, Vor- und Nachkommastelle einzeln eingestellt, angefangen mit dem Vorzeichen. Der Offset ist im gesamten Messbereich aktiv. Die Werkseinstellungen (Ortshöhe = 0m) erhält man durch Setzen des Offsets auf 0.0. Eine Zweipunktkalibrierung ist beim C300 nicht möglich. Seite 15 von21... - Seite 16 Manual C300/C310...C340 deutsch Tabelle: Norm-Atmosphäre Ortshöhe/ Mittlerer Höhenkorrektur/ Änderung/m Luftdruck/hPa 1013,25 0,120 1001,3 0,118 989,5 23,8 0,118 977,7 35,6 0,116 966,1 47,2 0,115 954,6 58,7 0,114 943,2 70,1 0,113 931,9 81,4 0,111 920,8 92,5 0,111 909,7 103,6 0,109 1000 898,8...
-
Seite 17: Kalibrierung C310
Manual C300/C310...C340 deutsch 8 Kalibrierung C310...C340 8.1 Nullpunktkalibrierung CAL1 L: Mit CAL1 L (Nullpunktkalibrierung ) kann der Nullpunkt des Differenzsensors neu abgeglichen werden. Entfernen Sie bitte hierzu die Anschlussschläuche an den Druck-Ports P1 und P2. Wählen Sie das Menü CAL1 L mit ▼, und bestätigen Sie mit ►. -
Seite 18: Steigungskalibrierung
Manual C300/C310...C340 deutsch 8.2 Steigungskalibrierung Mit CAL1 H (Steigungskalibrierung ) kann die Steigung des Differenzsensors neu abgeglichen werden. Der Abgleichwert sollte über 50% vom Endwert des Sensors liegen. Die Werte werden nicht als Absolutwert sondern als Differenzwert an dem Kalibrierpunkt eingegeben. - Seite 19 Manual C300/C310...C340 deutsch Werkskalibrierung Offset-Eingabe Neue Kennlinie Wichtig: Steigungskalibrierungen dürfen Gemessener Wert nur von geschultem Personal mit Bild: Änderung der Steigung bei einem Differenzdrucksensor geeigneten Kalibriermitteln durchgeführt werden. Seite 19 von21...
-
Seite 20: Batteriewechsel
Manual C300/C310...C340 deutsch 9 Batteriewechsel Erscheint im Display die Anzeige „BAT“ , verbleibt eine Standzeit von einigen Stunden. Öffnen Sie den Batteriedeckel auf der Rückseite des Gerätes. Entnehmen Sie die leeren Batterien und ersetzen Sie diese durch neue. Verwenden Sie bitte ausschließlich Batterien des Typ IEC LR6 AA. -
Seite 21: Wartung Und Abgleich
Manual C300/C310...C340 deutsch 10 Wartung und Abgleich Beim Einsatz in der Klimatechnik empfehlen wir eine jährliche Wartung. Vor der Kontrolle oder einem Abgleich sollte das Gerät bei einer Temperatur von ca. 20°C..25°C für 12 Stunden gelagert werden. Rekalibrierungen sollten ausschließlich von Fachpersonal oder besser noch bei akkreditierten Labors durchgeführt werden.
