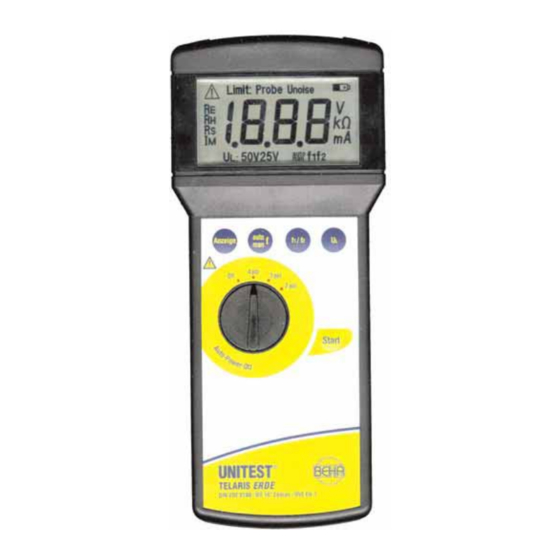

Pewa UNITEST TELARIS ERDE Bedienungsanleitung
Verwandte Anleitungen für Pewa UNITEST TELARIS ERDE
Inhaltszusammenfassung für Pewa UNITEST TELARIS ERDE

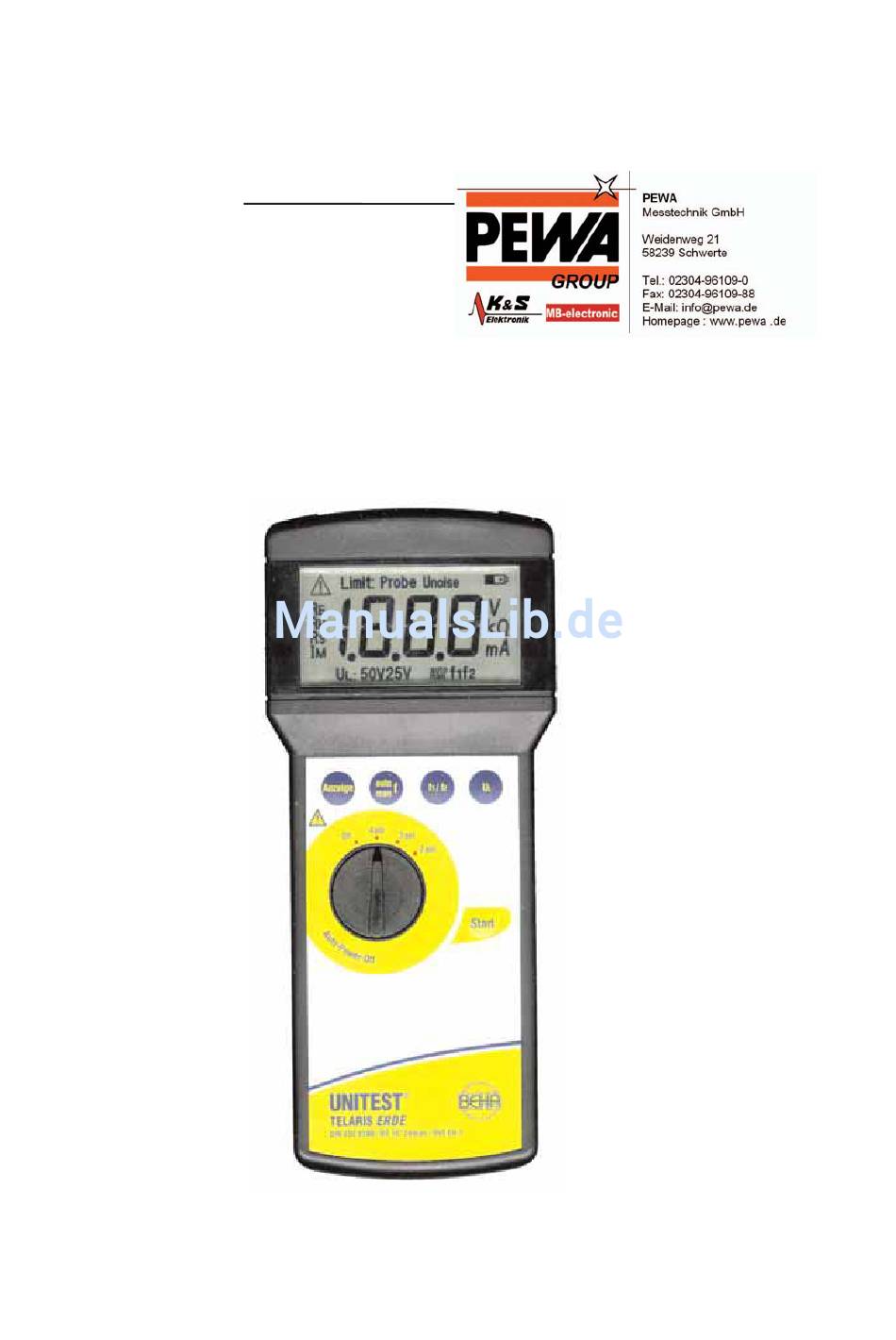

- Seite 1 ® UNITEST Bedienungsanleitung Best.-Nr.: 8986 Instruction Manual Cat. No. 8986 E Mode d´emploi Réf. 8986 F ® TELARIS ERDE ® TELARIS EARTH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1.0 Einleitung/Lieferumfang..................2 2.0 Transport und Lagerung..................3 3.0 Sicherheitsmaßnahmen..................3 4.0 Allgemeines zur Erdmessung ................4 4.1 Einflüsse auf die Meßgenauigkeit...............5 5.0 Bedienelemente / Display.................. 6 6.0 Inbetriebnahme....................7 6.1 Erdwiderstandsmessung (Zweileitermethode)...........7 6.2 Erdwiderstandsmessung (Dreileitermethode............. 7 6.3 Erdwiderstandsmessung (Vierleitermethode)............9 7.0 Displayanzeigen....................11 8.0 Energiemanagement .................. -
Seite 3: Transport Und Lagerung
Einschalten eine Aklimatisierung von mindestens 2 Stunden. Sicherheitsmaßnahmen Das UNITEST Telaris Erde wurde gemäß den Sicherheitsbestimmungen für elektronische Meß- und Prüfgeräte gebaut und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muß der Anwender die Sicherheits-... -
Seite 4: Allgemeines Zur Erdmessung
Bei sämtlichen Arbeiten müssen die jeweils gültigen Unfallverhütungsvorschriften der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden. Um einen elektrischen Schlag zu vermeiden, sind unbedingt die geltenden Sicherheits- und VDE-Bestimmungen bezüglich zu hoher Berührungsspannung zu beachten, wenn mit Spannungen größer 120V (60V) DC oder 50V (25V)eff AC gearbeitet wird. Die Werte in Klammern gelten für eingeschränkte Bereiche (wie z.B. -
Seite 5: Einflüsse Auf Die Meßgenauigkeit
umgebenden Erdreich abhängig ist. Geht man von einem gleichartig beschaffenen Erdreich aus, mit gleicher Temperatur und gleicher Feuchtigkeit, bilden sich um den Erder Spannungstrichter von konzentrischer Form. Je niederohmiger der Erdwiderstand ist, desto kleiner sind die Spannungstrichter. Gemessen wird bei der Erdwiderstandsmessung der Spannungsfall, erzeugt von einem bekannten konstanten Strom über den zu messen- den Erdwiderstand. -
Seite 6: Bedienelemente / Display
5.0 Bedienelemente Anzeigen im Display (siehe auch 7.0 Displayanzeigen): 1) Achtung Symbol... 2) Limit: Probe/Unoise 3) Batteriezustandsanzeige 4) Einheitenanzeige (ist abhängig von Auswahl (8)) für V, kΩ, mA 5) Frequenzanzeige f1=127Hz/ f2=140Hz 6) automatische/manuelle Frequenzwahl 7) Berührungsspannung 8) Meßgrößenanzeige Bedienelemente 9) Anschlußbuchsen für die Meßleitungen: Hilfserder....(H).. -
Seite 7: Inbetriebnahme
Inbetriebnahme Vor der Inbetriebnahme ist die Bedienungsanleitung aufmerksam zu lesen. Erdwiderstandsmessung (Zweileitermethode) Die Widerstandsmessung mit der Zweileitermethode dient z.B. der Widerstandsmessung zwischen einem vorhandenen, bekannten und guten Erder und einem neu gesetzten Erder. Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine durchzuführen. - Seite 8 Konstantstrom hervorgerufene Spannungsfall zwischen Sonde und Erder gemessen und hieraus RE ermittelt und angezeigt. 4 Ordnen Sie die Erdspieße für Hilfserder, Sonde, Erder wie in Bild 6.2 dargestellt, möglichst in einer Linie an. 4 Der Abstand zwischen Sonde und Erder bzw. Sonde und Hilfserder muß...
-
Seite 9: Erdwiderstandsmessung (Vierleitermethode Nach Wenner)
Erdwiderstandsmessung (Vierleitermethode nach Wenner) (nur mit Zubehörset, Best.:1048, möglich !) Messungen in gefährlicher Nähe elektrischer Anlagen sind nur nach Anweisung einer verantwortlichen Elektrofachkraft und nicht alleine durchzuführen. Für eine vorläufige Berechnung des Ausbreitungswiderstandes eines Erders ist die Kenntnis des spezifischen Erdwiderstandes notwendig. Der Widerstand kann nicht direkt abgelesen werden, der angezeigte Wert muß... - Seite 10 Tabelle 6.3.1: Hinweise zur Auswertung der Meßergebnisse (nach DIN VDE 0413 Teil 7) Bodenbeschaffenheit Erdungswiderstand Erdungswiderstand Staberder Banderder 3m tief 5m tief 5m lang 10m lang Moorboden / Sumpf 10Ω 5Ω 12Ω 6Ω Ackerboden / Lehm 33Ω 17Ω 40Ω 20Ω Feuchter Sandboden 66Ω...
-
Seite 11: Displayanzeigen
Displayanzeigen Meldung Ursache Hinweis auf Grenzwertüberschreitung in einer Meßgröße Probe Unterbrechung / Vertauschung S - ES (4 pol) Unterbrechung / Vertauschung S - E (3 pol) Unterbrechung H-E (2 pol) Limit Unterbrechung H-E (4/3 pol) Unoise Fremdspannung hat zulässigen Wert überschritten, Meßwerte entsprechen nicht mehr den Spezifikationen. -
Seite 12: Wartung
10.0 Wartung Das Meßgerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besonde- re Wartung. 10.1 Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gesäubert werden. Bevor Sie mit der Reinigung beginnen, vergewissern Sie sich, daß das Gerät ausge- schaltet und von allen Stromkreisen getrennt ist. -
Seite 13: Kalibrierintervall
Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten die Batterien ent- nommen werden. Sollte es zu einer Verunreinigung des Gerätes durch ausgelaufene Batteriezellen gekommen sein, muß das Gerät zur Reinigung und Überprüfung in unser Werk eingesandt werden. 12.0 Kalibrierintervall Um die angegebenen Genauigkeiten der Meßergebnisse zu erhalten, muß... - Seite 14 Auto-Power-Off.........Nach ca. 5 min Stromversorgung......6 x Mignon Typ LR6 Low Batt-Grenze:......6,6V ±5% (Ausschalten des Gerätes bei 6.1V ±5%) Batteriebetriebsdauer:.......ca. 1Jahr bei durchschnittl. Gebrauch Gehäuse:...........Schutzklasse II Gebaut nach:........IEC 1557, EN61557, DIN VDE 0413/ T 5 Maße (LxBxT):........235x105x68 mm Gewicht:...........
