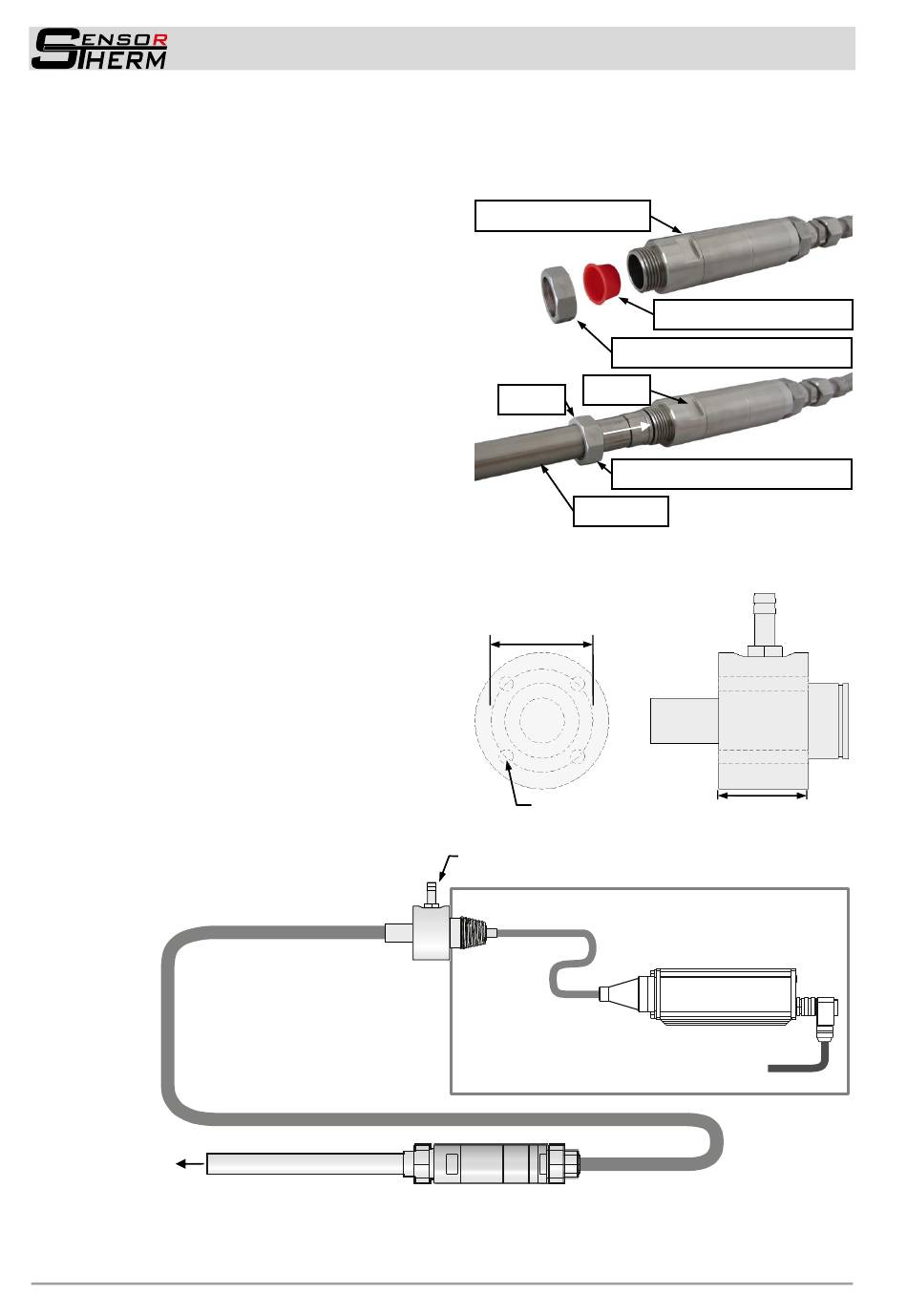

Mechanische Installation
3.1
Montage Schutzrohr an Objektivschutzeinheit
Überwurfmutter für Schutzrohr abschrauben
Objektiv-Schutzkappe entfernen
Schutzrohr mit der Seite der integrierten
Klemmhülse in Objektivschutzeinheit schieben
Überwurfmutter über Schutzrohr und auf Ge-
winde schieben und festziehen.
3.2
Montage Lufteinspeisungs- und Lichtleiteranschlusseinheit
Die Lufteinspeisungs- und Lichtleiteranschluss-
einheit hat 4 versenkte Schraublöcher zur Mon-
tage von M6-Innensechskantschrauben
DIN 912.
Die Montage sollte so erfolgen, dass der Licht-
leiteranschluss an einem geschützten Ort, z.B.
in einem Schaltschrank herauskommt.
Montagebeispiel:
Edelstahl-Gewebeschlauch mit
innenliegendem Lichtleiter
Messstelle
Hinweis: Durch die vielen verschiedenen Anwendungsmöglichkeiten stellt Sensortherm keine Monta-
gehalterung für Schutzrohr bzw. Objektivschutzeinheit zur Verfügung, diese muss den Vor-Ort-
Verhältnissen entsprechend selbst angefertigt werden.
6
Mechanische Installation
Objektivschutzeinheit
Überwurfmutter für Schutzrohr
SW 36
SW 38
Überwurfmutter für Schutzrohr
Schutzrohr
Lochkreis:
46 mm
6,3 mm
Spülluftanschluss für Schlauch mit
8 mm Innendurchmesser
Schaltschrank / Schutzgehäuse
Lichtleiter
Elektrischer Anschluss
Heavy-Duty-Messsystem
Objektiv-Schutzkappe
40 mm
Pyrometer
