1.5 Bestimmungsgemäße Verwendung
Das Heavy-Duty-Messsystem ist ein Pyrometer-Messsystem in schwerer Edelstahlausführung für den
Einsatz unter rauen Industriebedingungen, wie z.B. in Walzstraßen oder Stranggussanlagen. Es besteht
aus einem Lichtleiterpyrometer der Serie Metis M3 oder H3, verstärkt durch eine zusätzliche Schutzein-
heit für Lichtleiter und Lichtleiterobjektiv sowie integrierter Luftspülvorrichtung.
Das Objektivsystem ist für Umgebungstemperaturen bis zu 250°C ausgelegt, die Spülluft sorgt zusätz-
lich für Kühlung und hält das Objektiv-Schutzrohr und damit das Pyrometer-Sichtfeld frei von Verunrei-
nigungen. Das Lichtleiterpyrometer selber wird abhängig von der Lichtleiter- und Schutzschlauchlänge
in bis zu 30 m Entfernung an einer geschützten Position montiert.
1.6

Lieferumfang

Zusammengebautes System, bestehend aus:
 Objektivschutzeinheit
 Schutzrohr
 Edelstahl-Gewebeschlauch
 Lufteinspeisungs- und Lichtleiteranschlusseinheit.
 Lichtleiterstück zum Anschluss zwischen Pyrometer und Lufteinspeisungs- und Lichtleiteranschluss-
einheit
 Lichtleiterpyrometer werden ausgeliefert mit Software SensorTools und Werkszertifikat und Betriebs-
anleitung (Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden).
1.7

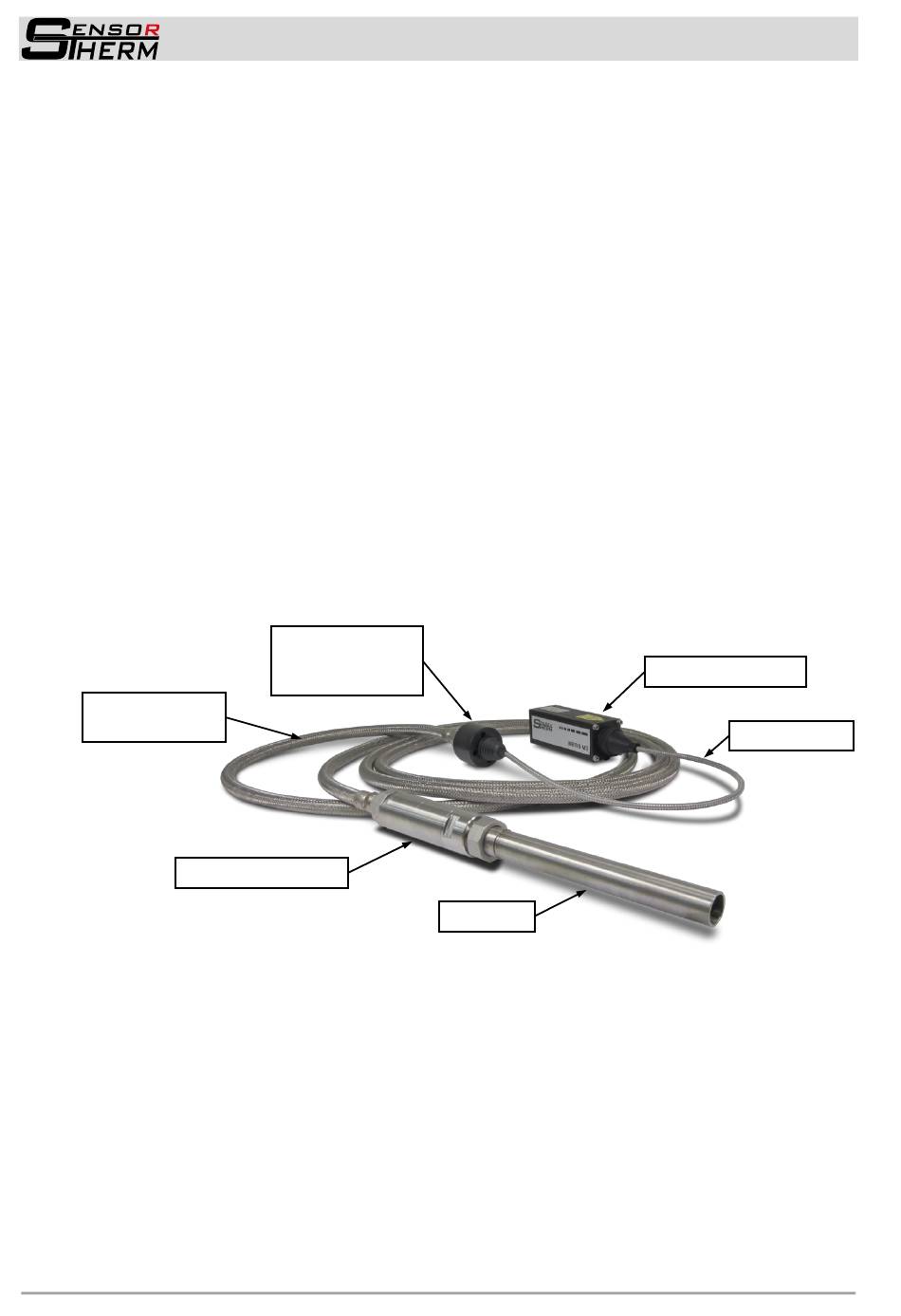

Komponenten

Edelstahl-
Gewebeschlauch
Objektivschutzeinheit
4
Lufteinspeisungs-
und Lichtleiteran-
schlusseinheit
Schutzrohr
Heavy-Duty-Messsystem
Allgemeines
Lichtleiterpyrometer
Lichtleiterstück
