Beschreibung der Geräteparameter
Impulsausgang 1 ... n
Navigation
Voraussetzung
Beschreibung
Anzeige
Zusätzliche Information
Schaltzustand 1 ... n
Navigation
Voraussetzung
Beschreibung
Anzeige
54
 Experte → Sensor → Messwerte → Ausgangswerte → PFS-Ausgang 1 ... n → Impuls-
ausgang 1 ... n (0456–1 ... n)
In Parameter Betriebsart (→  122) ist die Option Impuls ausgewählt.
Anzeige der aktuell ausgegebenen Impulsfrequenz.
Positive Gleitkommazahl
Beschreibung

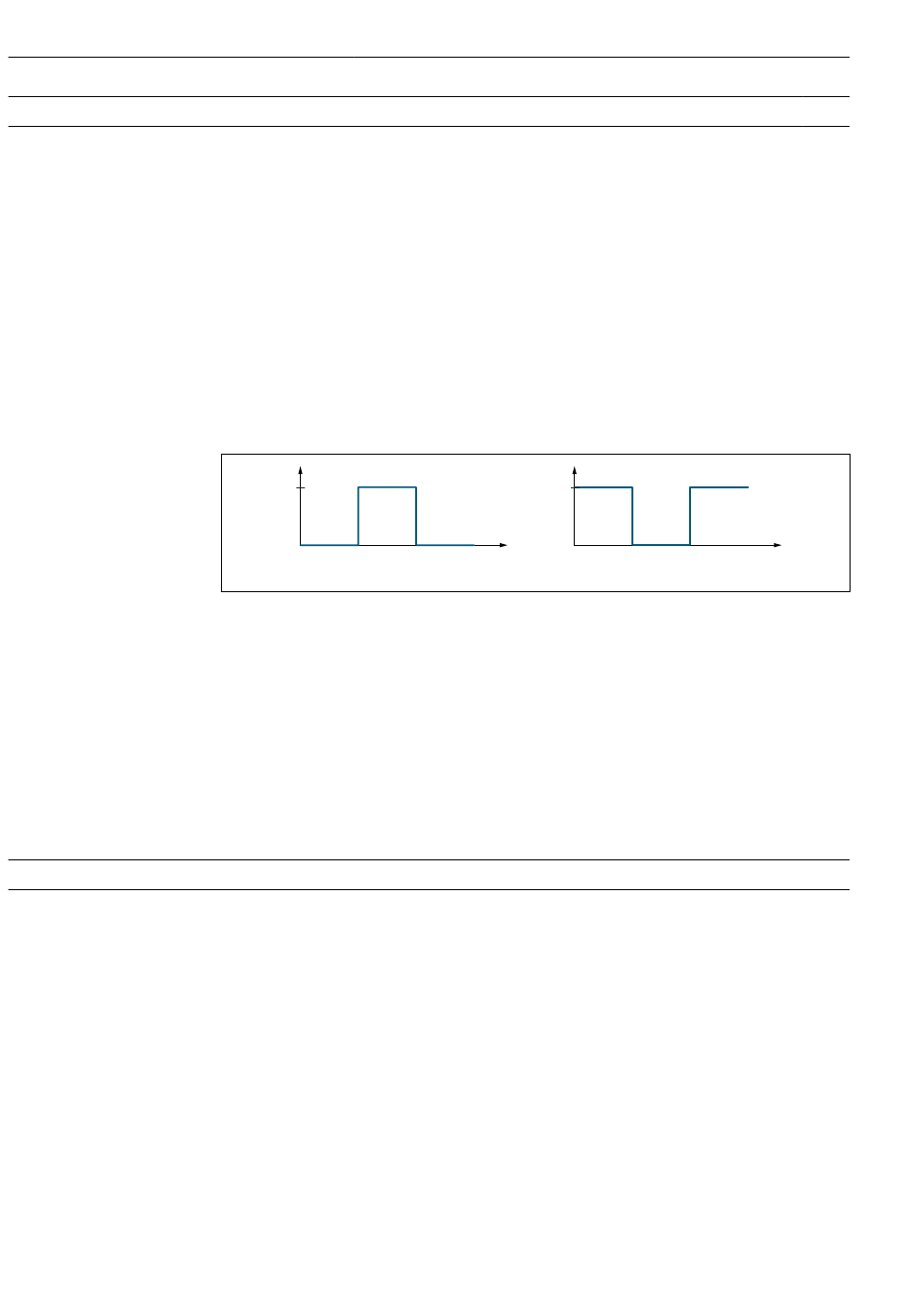

• Beim Impulsausgang handelt es sich um einen Open-Collector-Ausgang.
• Werksseitig ist dieser so eingestellt, dass der Transistor für die Dauer des Impulses leitet
(Schließer) und sicherheitsgerichtet ist.
1
0
NC
0 Nicht leitend
1 Leitend
NC Öffner (Normally Closed)
NO Schließer (Normally Opened)
Das Ausgangsverhalten kann über den Parameter Invert. Signal (→  140) umgekehrt
werden, d.h. der Transistor leitet für die Dauer des Impulses nicht.
Zusätzlich kann das Verhalten des Ausgangs bei Gerätealarm (Parameter Fehlerverhalten
(→  126)) konfiguriert werden.
 Experte → Sensor → Messwerte → Ausgangswerte → PFS-Ausgang 1 ... n → Schalt-
zustand 1 ... n (0461–1 ... n)
In Parameter Betriebsart (→  122) ist die Option Schalter ausgewählt.
Anzeige des aktuellen Schaltzustands vom Statusausgang.
• Offen
• Geschlossen
Proline Promag 300 Modbus RS485
1
t
0
NO
t
A0028726
