Proline Promag 300 Modbus RS485
20mA-Wert
Navigation
Voraussetzung
Beschreibung
Eingabe
Werkseinstellung
Endress+Hauser
Mit der Eingabe der Werte für die beiden Parameter 0/4 mA-Wert (→  110) und Para-
meter 20mA-Wert (→  111) wird der Arbeitsbereich des Messgeräts definiert. Über-
oder unterschreitet der effektive Durchfluss diesen Arbeitsbereich, wird die
Diagnosemeldung S441 Stromausg. 1 ... n ausgegeben.

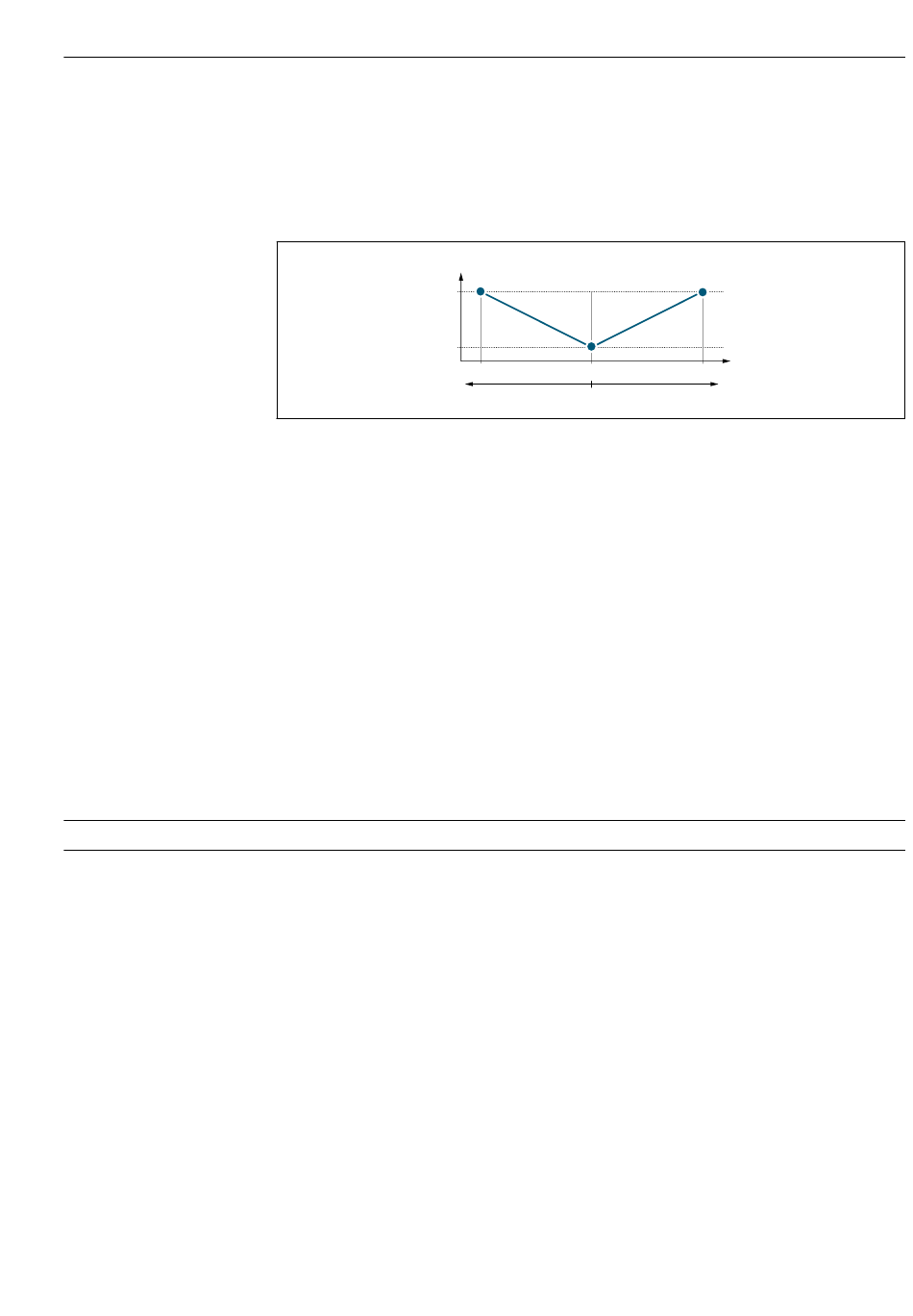

Parametrierbeispiel B
Messmodus mit Option Förder/Rückfluss
20
4
0
I Stromstärke
Q Durchfluss
1 0/4 mA-Strom zugeordneter Wert
2 Förderfluss
3 Rückfluss
Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolutbetrag der
Messgröße). Die Werte für die Parameter 0/4 mA-Wert (→  110) und Parameter
20mA-Wert (→  111) müssen das gleiche Vorzeichen besitzen. Der Wert für Parame-
ter 20mA-Wert (→  111) (z.B. Rückfluss) entspricht dem gespiegelten Wert für Para-
meter 20mA-Wert (→  111) (z.B. Förderfluss).
Parametrierbeispiel C
Messmodus mit Option Kompens. Rückfl.
Bei einem stark schwankenden Durchfluss (z.B. bei Kolbenpumpenanwendungen) werden
Durchflussanteile außerhalb der Messspanne zwischengespeichert, verrechnet und max.
60 s zeitversetzt ausgegeben →  112.
 Experte → Ausgang → Stromausg. 1 ... n → 20mA-Wert (0372–1 ... n)
In Parameter Strombereich (→  108) ist eine der folgenden Optionen ausgewählt:
• 4...20 mA NAMUR
• 4...20 mA US
• 4...20 mA
• 0...20 mA
Eingabe eines Werts für den 20 mA-Strom.
Gleitkommazahl mit Vorzeichen
Abhängig von Land und Nennweite →  214
I [mA]
0
3 1
Beschreibung der Geräteparameter
Q
2
A0013758

111
