KA00277R/09/DE/05.23-00
71600252
2023-01-31
Products

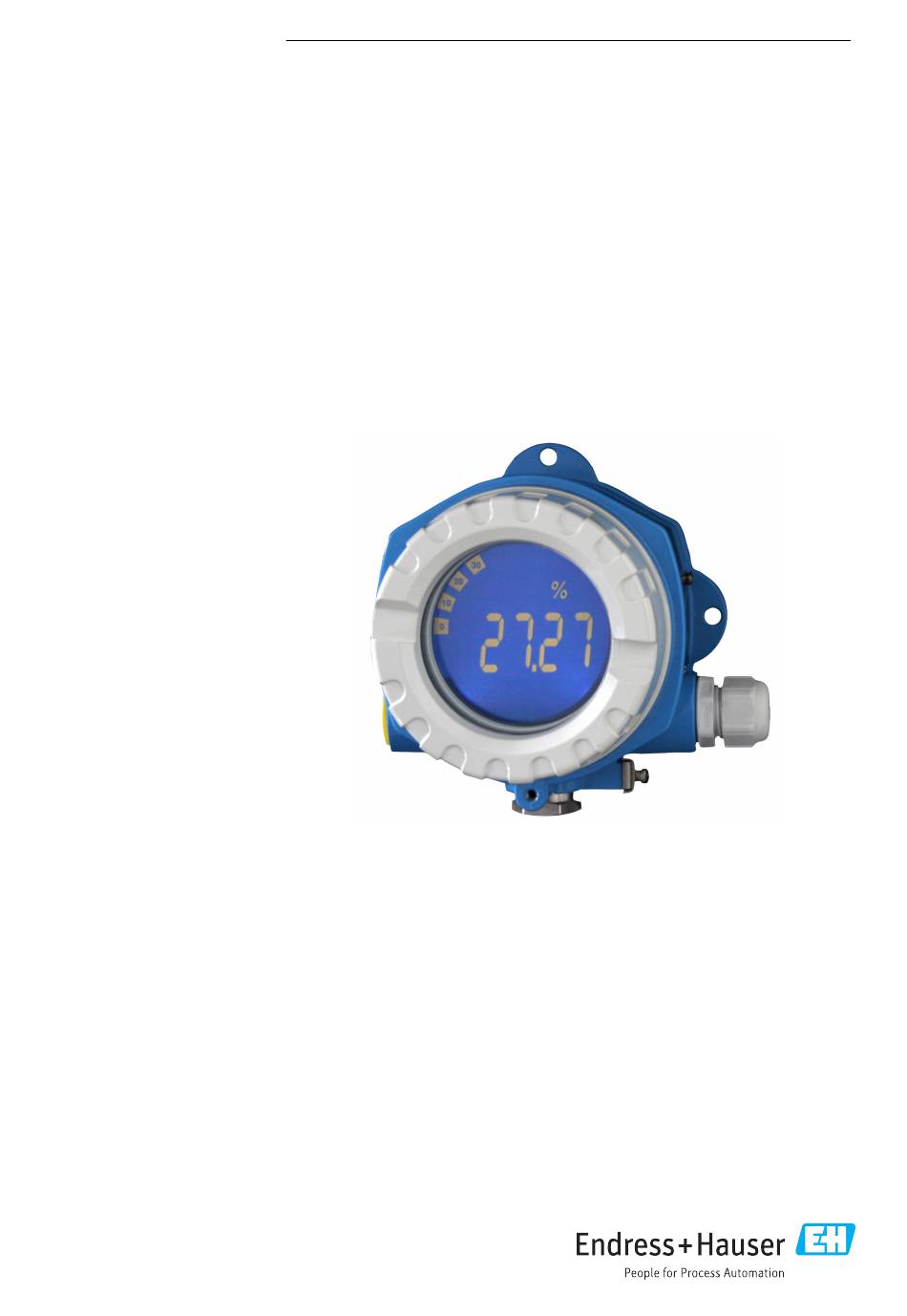

Kurzanleitung
RIA14
Schleifengespeister Feldanzeiger
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIA14
Inhaltszusammenfassung für Endress+Hauser RIA14
- Seite 1 2023-01-31 Kurzanleitung RIA14 Schleifengespeister Feldanzeiger Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 RIA14 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RIA14 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument RIA14 HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. 1.1.2 Elektrische Symbole Symbol Bedeutung Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. -
Seite 5: Symbole In Grafiken
Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Mat- rixcode auf dem Typenschild einscannen 1.2.1 Dokumentfunktion Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:... -
Seite 6: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise RIA14 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 7: Warenannahme Und Produktidentifizierung
(www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt. -
Seite 8: Name Und Adresse Des Herstellers
‣ Angaben auf dem Typenschild mit Bestellung vergleichen. 3.2.2 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang oder www.endress.com Lagerung und Transport Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) Maximale relative Luftfeuchtigkeit: <... -
Seite 9: Abmessungen
RIA14 Montage Arbeitstemperaturbereich: • –40 … +80 °C (–40 … +176 °F) • –20 … +80 °C (–4 … +176 °F) bei Verwendung des Open Collector Ausgangs Bei einem Betrieb des Gerätes im oberen Temperaturgrenzbereich verringert sich die Lebensdauer des Displays. -
Seite 10: Drehen Des Displays
Montage RIA14 4.2.1 Drehen des Displays Pos. 1 Pos. 2 Pos. 3 Pos. 4 90° 90° 90° A0023724 2 Feldanzeiger, 4 Display-Positionen, steckbar in 90° Schritten Das Display kann in 90° Schritten gedreht werden. Die Deckelkralle (1) und den Gehäusedeckel (2) entfernen. -
Seite 11: Montagekontrolle
RIA14 Montage A0011258 3 Rohrmontage des Gerätes mit Montagehalter Montageplatte Montagehalter 2 Muttern M6 Gilt für Rohre mit einem Durchmesser von 38 … 56 mm (1,5 … 2,2 in). Den Montagehalter an das Rohr anbringen. Die Montageplatte auf den Montagehalter schieben. -
Seite 12: Elektrischer Anschluss
Elektrischer Anschluss RIA14 Elektrischer Anschluss Anschlussbedingungen HINWEIS Zerstörung oder Fehlfunktion von Teilen der Elektronik ‣ ESD - Elektrostatische Entladung. Klemmen vor elektrostatischer Entladung schützen. VORSICHT Zerstörung von Teilen der Elektronik ‣ Gerät nicht unter Betriebsspannung installieren und verdrahten. HINWEIS Verlust der Ex-Zulassung bei unsachgemäßem Anschluss ‣... -
Seite 13: Gerät Anschließen
RIA14 Elektrischer Anschluss Gerät anschließen active Open Collector passive loop power supply loop power supply A0051890 5 Klemmenbelegung des Feldanzeigers Klemme Klemmenbelegung Ein- und Ausgang Messsignal (+) 4 … 20 mA Signaleingang Messsignal (-) 4 … 20 mA Signaleingang Anschlussklemme für weitere Instrumentierung... -
Seite 14: Schutzart Sicherstellen
Elektrischer Anschluss RIA14 Schutzart sicherstellen Die Geräte erfüllen alle Anforderungen gemäß IP67. Um nach erfolgter Montage oder nach einem Service-Fall diese zu gewährleisten, müssen folgende Punkte zwingend beachtet wer- den: • Die Gehäusedichtung muss sauber und unbeschädigt in die Dichtungsnut eingelegt sein. -
Seite 15: Bedienungsmöglichkeiten
RIA14 Bedienungsmöglichkeiten Elektrischer Anschluss Hinweis Ist die Kabelverschraubung dicht? Sichtkontrolle Ist der Gehäusedeckel fest angezogen? Sichtkontrolle Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 6.1.1 Anzeige A0011157 7 LC-Anzeige des Feldanzeigers (beleuchtet, steckbar in 90 °) Bargraphanzeige Marke für Messbereichsunterschreitung Marke für Messbereichsüberschreitung Messwertanzeige, Ziffernhöhe 20,5 mm (0,8 in) -
Seite 16: Navigation
Bedienungsmöglichkeiten RIA14 A0011261 8 Bedientasten des Feldanzeigers ("-", "+", "E") Während der Parametrierung muss das Display mit der Elektronikeinheit verbunden bleiben. Gehäusedeckel entfernen Display abziehen Die Bedientasten am Gerät sind zugänglich. Gerät über Bedientasten parametrieren. Display im gewünschten Winkel positionieren. -
Seite 17: Programmieren Im Bedienmenü
RIA14 Bedienungsmöglichkeiten Auswahltasten "+/-": • Auswählen der Menüs. • Einstellen von Parametern und Zahlenwerten. • Nach Auswahl der Bedienfunktion wird durch Drücken der Tasten "+" oder "-" der Wert ein- gegeben oder die Einstellung verändert. Bei langanhaltendem Drücken der Tasten erfolgt eine Zahlenänderung mit zunehmender Geschwindigkeit. -
Seite 18: Gerätekonfiguration
Bedienungsmöglichkeiten RIA14 Abfrage ob Daten gespeichert werden sollen bestätigen. Ja/Nein mit "+" oder "-" Taste auswählen und mit "E" bestätigen. Gerätekonfiguration Detaillierte Informationen zur Gerätekonfiguration via Bedientools sind in der Betriebsanlei- tung zu finden. Endress+Hauser... - Seite 20 *71600252* 71600252 www.addresses.endress.com...
