Beschreibung
Unterhalb des Parameters wird die Prozessgröße angezeigt, die dem Stromausgang
über Parameter Zuord. Strom (→  108) zugeordnet ist.
Option "Förderrichtung"
Das Stromausgangssignal folgt proportional der zugeordneten Prozessgröße. Der Messbe-
reich wird durch die Werte festgelegt, die dem 0/4 mA- und 20 mA-Stromwert zugeord-
net sind.
Die Durchflussanteile außerhalb des skalierten Messbereichs werden bei der Signalaus-
gabe wie folgt berücksichtigt:
• Beide Werte werden ungleich dem Nulldurchfluss festgelegt z.B.:
– 0/4 mA-Stromwert = –5 m
– 20 mA-Stromwert = 10 m
• Wenn der effektive Durchfluss diesen Messbereich über- oder unterschreitet, wird die
Diagnosemeldung S441 Stromausg. 1 ... n ausgegeben.

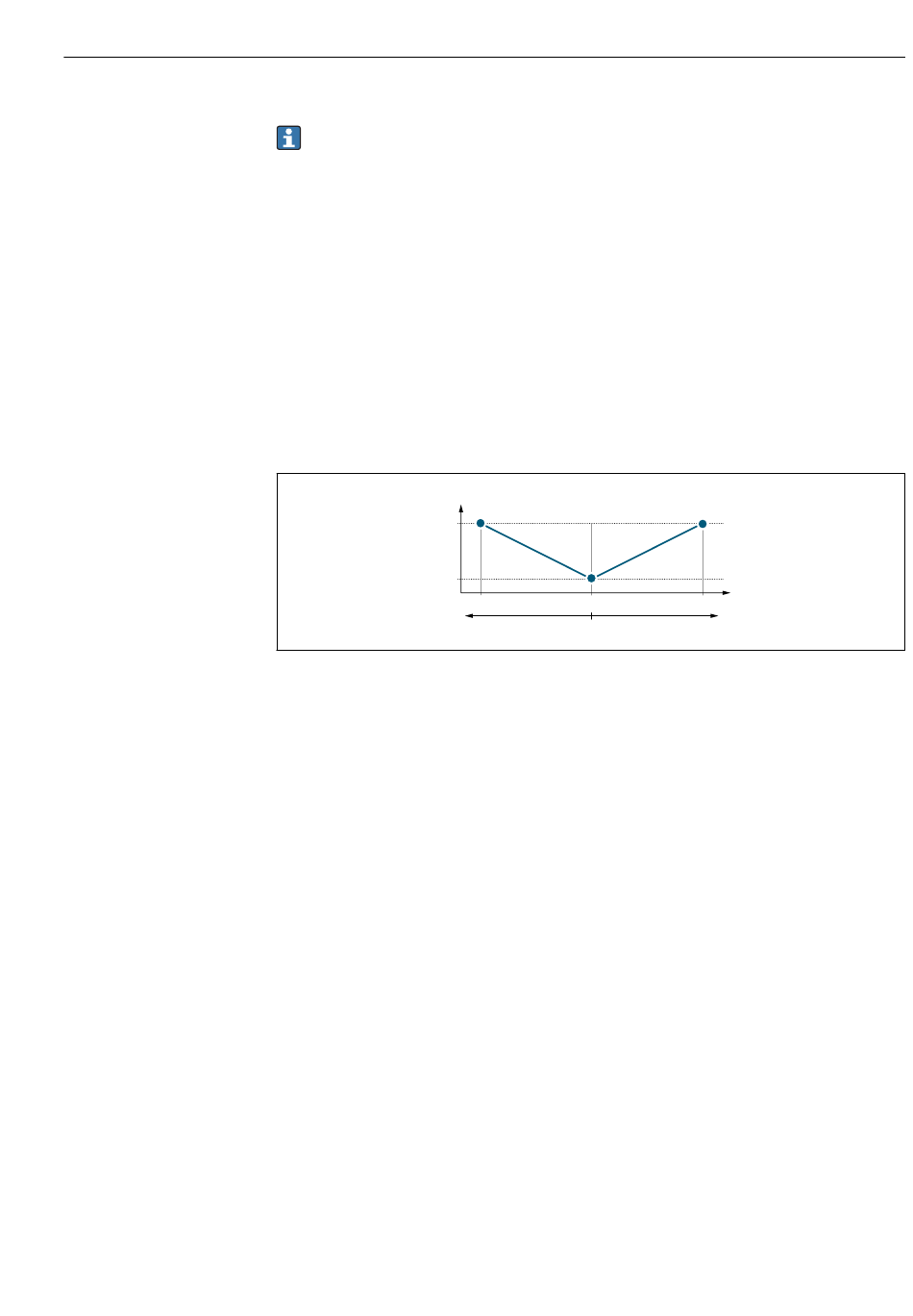

Option "Förder/Rückfluss"
20
4
0
I Stromstärke
Q Durchfluss
1 0/4 mA-Strom zugeordneter Wert
2 Förderfluss
3 Rückfluss
• Das Stromausgangssignal ist unabhängig von der Förderrichtung (Absolutbetrag der
Messgröße). Die Werte für die Parameter 0/4 mA-Wert (→  110) und Parameter
20mA-Wert (→  111) müssen das gleiche Vorzeichen besitzen.
• Der Wert für Parameter 20mA-Wert (→  111) (z.B. Rückfluss) entspricht dem gespie-
gelten Wert für Parameter 20mA-Wert (→  111) (z.B. Förderfluss).
Option "Kompens. Rückfl."
Die Option Kompens. Rückfl. wird hauptsächlich eingesetzt, um die stoßartigen Rück-
flüsse zu kompensieren, die bei Verdrängungspumpen als Folge von Verschleiß oder hoher
Viskosität entstehen können. Die Rückflüsse werden in einem Zwischenspeicher erfasst
und beim nächsten Vorwärtsdurchfluss verrechnet.
Wenn die Zwischenspeicherung nicht innerhalb von ca. 60 s abgearbeitet werden kann,
wird die Diagnosemeldung S441 Stromausg. 1 ... n angezeigt.
Bei längerem und unerwünschten Rückfluss des Messstoffs, können sich Durchflusswerte
im Zwischenspeicher aufsummieren. Diese werden aber durch die Parametrierung des
Stromausgangs nicht mit einberechnet, d.h. es erfolgt keine Kompensation des Rückflus-
ses.
Bei Einstellung dieser Option führt das Messgerät keine Glättung des Durchflusssignals
aus. Das Durchflusssignal wird nicht gedämpft.
Beispiele für das Verhalten des Stromausgangs
Beispiel 1
3 /h
3 /h
I [mA]
0
3 1
Beschreibung der Geräteparameter
Q
2
A0013758
