7 | Zubehör

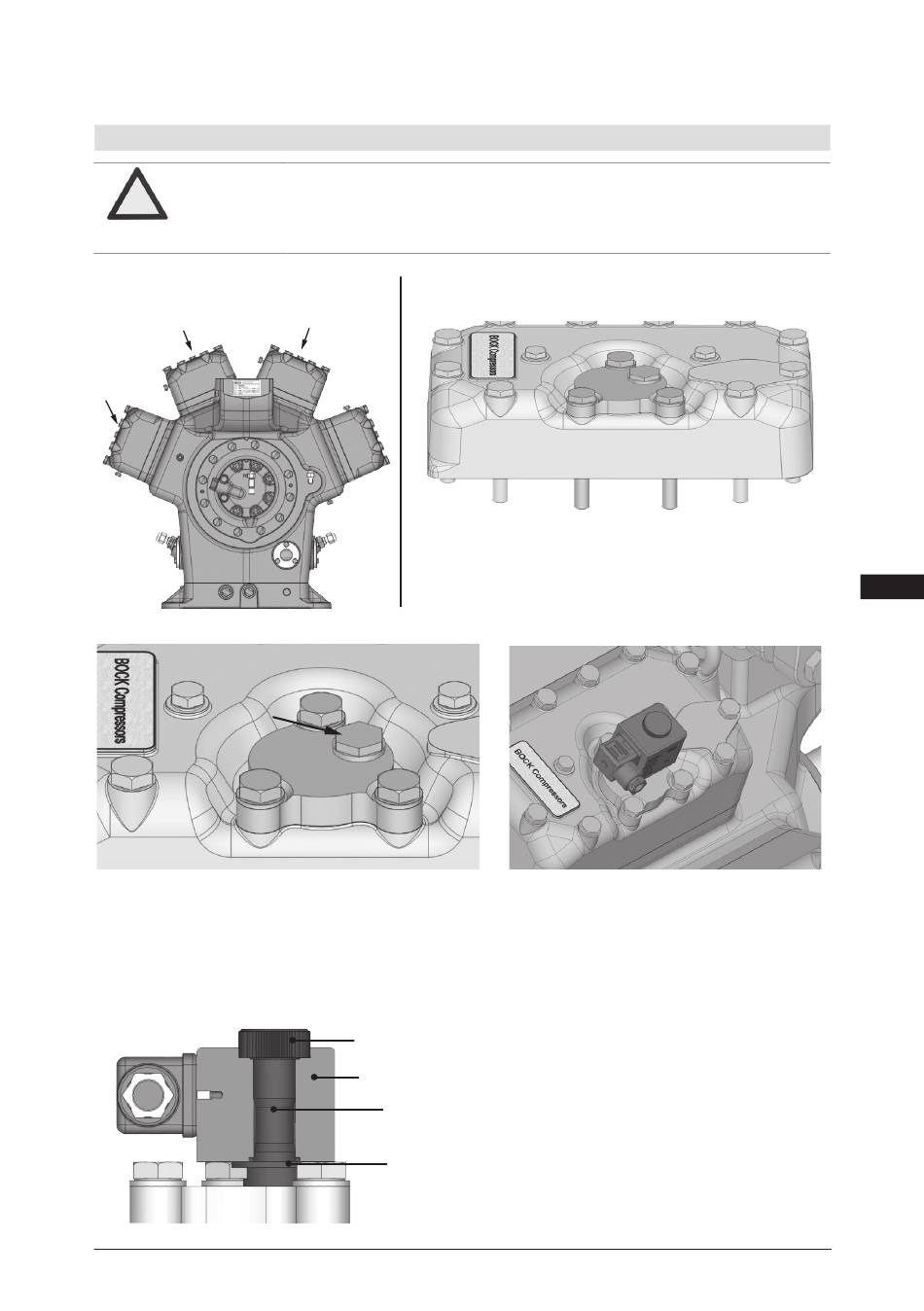

7.2 Leistungsregulierung
ACHTUNG
LR 1
LR 3
Abb. 22
Abdeckung
Abdeckung
Abb. 24
Auslieferungszustand 2 (ab Werk):
Leistungsregler montiert mit Abdeckung
(Transportschutz).
Abb. 26
© Danfoss | Climate Solutions | 2023.06
Bei ab Werk montiertem Leistungsregler muss das Steuerteil
(Pilotventil) nachträglich vom Kunden montiert und angeschlossen
werden.
LR 2
Auslieferungszustand 1 (ab Werk):
Zylinderdeckel vorbereitet für Leistungsregler.
Rändelmutter
Magnetspule
Steuerteil
(Pilotventil)
Dichtring
Vor der Inbetriebnahme muss die Ab-
deckung am Leistungsregler entfernt und
durch das beigelegte Steuerteil (Pilotventil)
ersetzt werden.
Achtung! Verdichter steht unter Druck!
Verdichter erst druckentlasten.
Steuerteil (Pilotventil) mit Dichtring ein-
schrauben und mit 15 Nm anziehen,
Gewindeflanken mit Esteröl benetzen.
Magnetspule einsetzen, mit Rändelmutter
befestigen und anschließen.
AQ453055041764de-000201 | 21
Abb. 23
D
GB
F
E
Abb. 25
