4 | Montage Verdichter
4.10 Antrieb
VORSICHT
ACHTUNG
Der Verdichter kann über Keilriemen oder direkt über eine Wellenkupplung angetrieben werden.
Keilriemen:
S achgemäße Montage des Riemenantriebs vornehmen:
- Riemenscheiben von Verdichter und Antriebsmotor müssen festsitzen und fluchten.
- Nur längenkalibrierte Keilriemen verwenden.
- Achsabstand, Keilriemenlänge sowie Riemenvorspannung gemaß Richtlinien des Keilriemen-
herstellers auswählen. Riemenflattern vermeiden.
- Riemenvorspannung nach Einlaufzeit prüfen.
- Max. zulässige Achskraft aufgrund Riemenvorspannkraft: 9500 N.
Direktantrieb mit Wellenkupplung:
Der Direktantrieb durch Wellenkupplungen verlangt eine exakte Ausrichtung von Verdichter- und
Motorwelle zueinander.
Bock empfiehlt daher den Direktantrieb mit Zentrierung über ein Kupplungsgehäuse
(Zubehör).
© Danfoss | Climate Solutions | 2023.06
Verletzungsgefahr.
Bei Antrieb durch Keilriemen oder Wellenkupplung geeignete
Schutzvorrichtung anbringen.
Eine mangelhafte Ausrichtung hat vorzeitigen Ausfall der
Kupplung und Lagerschäden zur Folge.

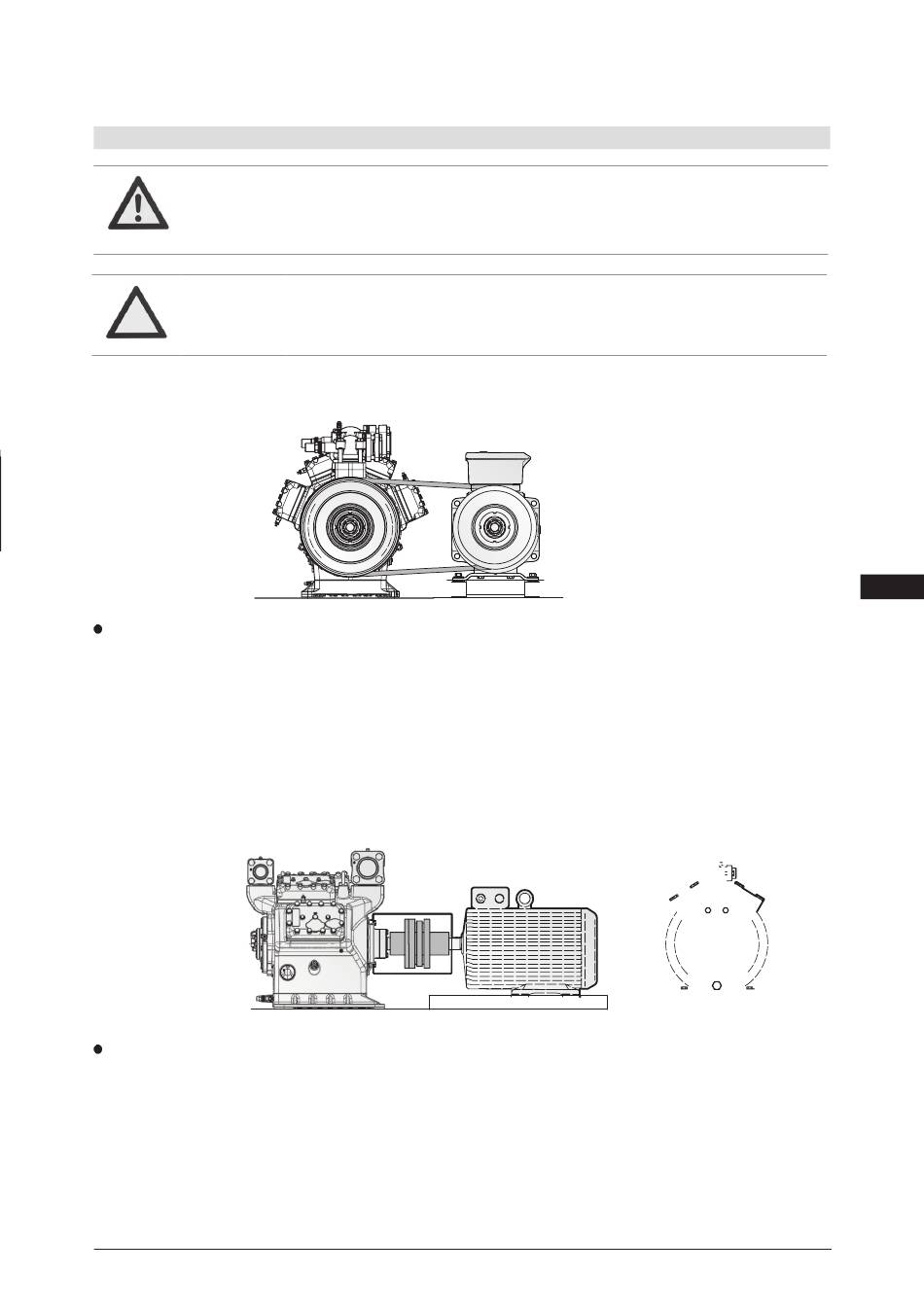

Abb. 20 (schematisch)
Abb. 21 (schematisch)
AQ453055041764de-000201 | 15
