4 | Montage Verdichter

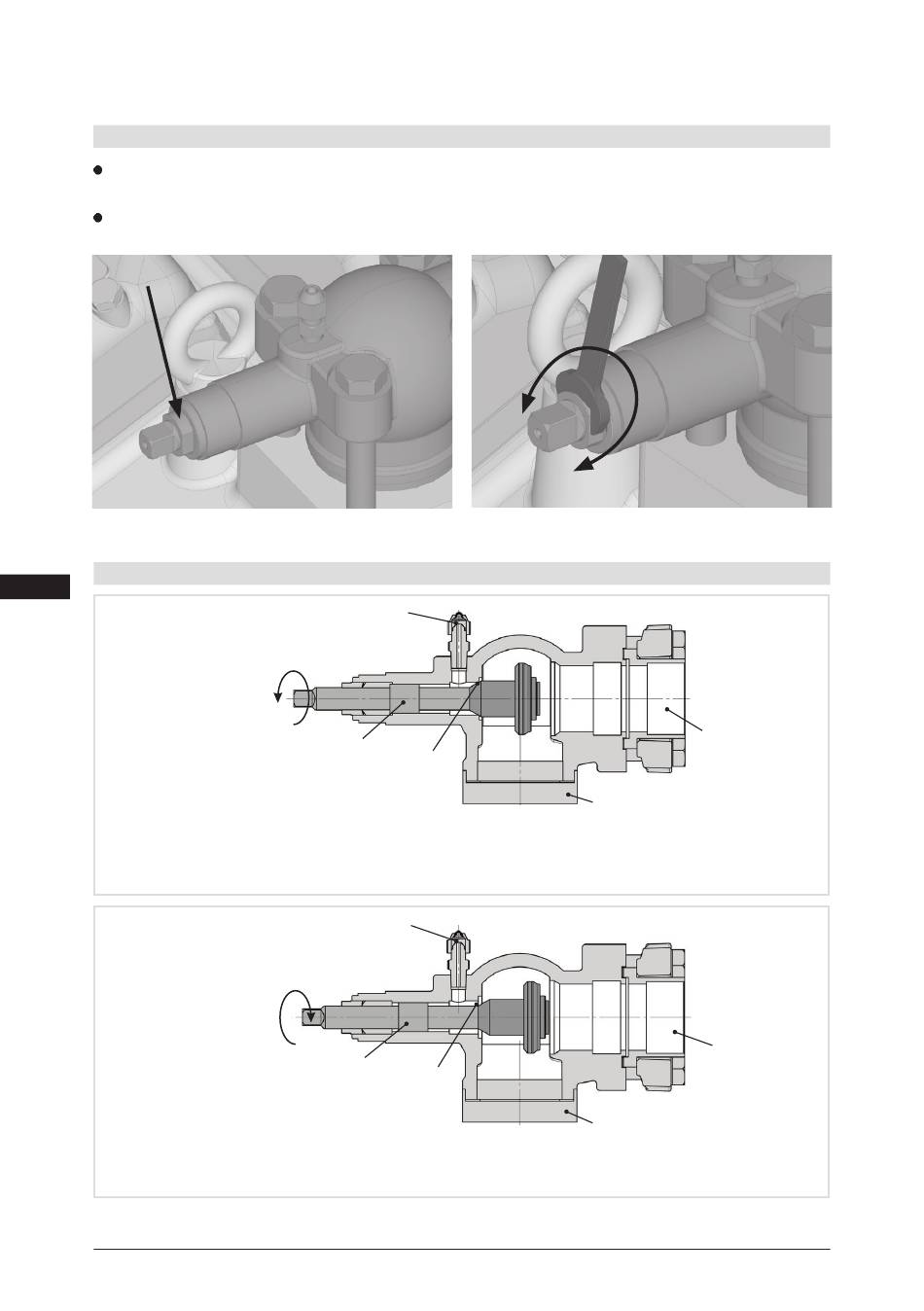

4.8 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
1 / 4 Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 16
4.9 Funktionsweise der absperrbaren Serviceanschlüsse
D
GB
F
E
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
Öffnen des Serviceanschlusses
Spindel: 1 / 2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Nach betätigen der Spindel generell die Spindelschutzkappe wieder montieren und mit 14 - 16 Nm
anziehen. Diese dient im Betrieb als zweites Dichtelement.
14 | AQ453055041764de-000201
Abb. 17
Serviceanschluss
geschlossen
Spindel
Anschluss
gesperrt
Serviceanschluss
geöffnet
Spindel Anschluss
offen
lösen
anziehen
Verdichter
Verdichter
© Danfoss | Climate Solutions | 2023.06
Rohranschluss
Abb. 18
Rohranschluss
Abb. 19
