5. INSTALLATION DU KIT DE VENTILATION e904C
Pour installer le kit de ventilation, procédez de la façon
suivante:
8. Basculez le poêle sur un côté en veillant à ce que les
déflecteurs internes et la grille corbeille ne se déplacent
pas de leur siège.
2. Enlevez la protection en PVC du filet du pied, vissez le
contre-écrou sur le pied et mettez en place la plaque.
3. Vissez le pied sur le monobloc et appliquez le kit de
ventilation en partie basse du poêle en le fixant avec les
vis fournies en dotation.
4. Montez les deux morceaux du tuyau flexible d'une
longueur de 40 cm environ au moyen des colliers de
serrage.
- Les modèles e904C - e904k '97 - e904M sont dotés d'un
tuyau sonde (Fig. 4) qui s'assemble au poêle de la façon
suivante:
- dévissez la vis située sur le dos du poêle,
- positionnez le tuyau sonde en faisant correspondre le trou
avec le siège de la vis,
- faites passer la sonde d'abord à travers le trou ø 8 mm,
pratiqué sur la partie arrière du support moteur, et ensuite
à l'intérieur du tuyau sur une longueur d'environ 10 cm
(fig. 5),
- revissez la vis que vous avez enlevée précédemment et
qui fixe ainsi le tuyau sur le dos du poêle.
5. Relevez le monobloc et montez le revêtement.
6. Désoperculez les deux trous de la protection postérieure.
Faites-y passer les tuyaux de sortie d'air chaud et
raccordez-les aux
recommandé d'éviter au tuyau flexible des parcours trop
long et de l'isoler autant que possible (Voyez la notice
jointe au poêle) (voyez Fig.7).
7. La Sté Gruppo Piazzetta S.p.A. fournit sur demande les
tuyaux flexibles ∅ 75, les bouches de diffusion de l'air, les
raccords en Y et les colliers de serrage pour la fixation.
8. Introduisez la fiche clipsable dans le trou prévu sur la
partie arrière du poêle en faisant attention que la
languette centrale soit dirigée vers le haut.
En cas d'absence du trou pour la fiche clipsable IEC sur
le panneau arrière, appliquez-la sur l'étrier prévu sur le
support du ventilateur (Fig. 6).
9. Effectuez le branchement électrique à la fiche clipsable
(qui présente trois languettes) en introduisant la cosse
faston de mise à terre (fil jaune-vert) dans la languette
centrale du haut (Fig. 2).
10. Ensuite, branchez le cordon d'alimentation, fourni en
dotation, à la fiche clipsable (Fig. 2), et ensuite à la prise
de courant.

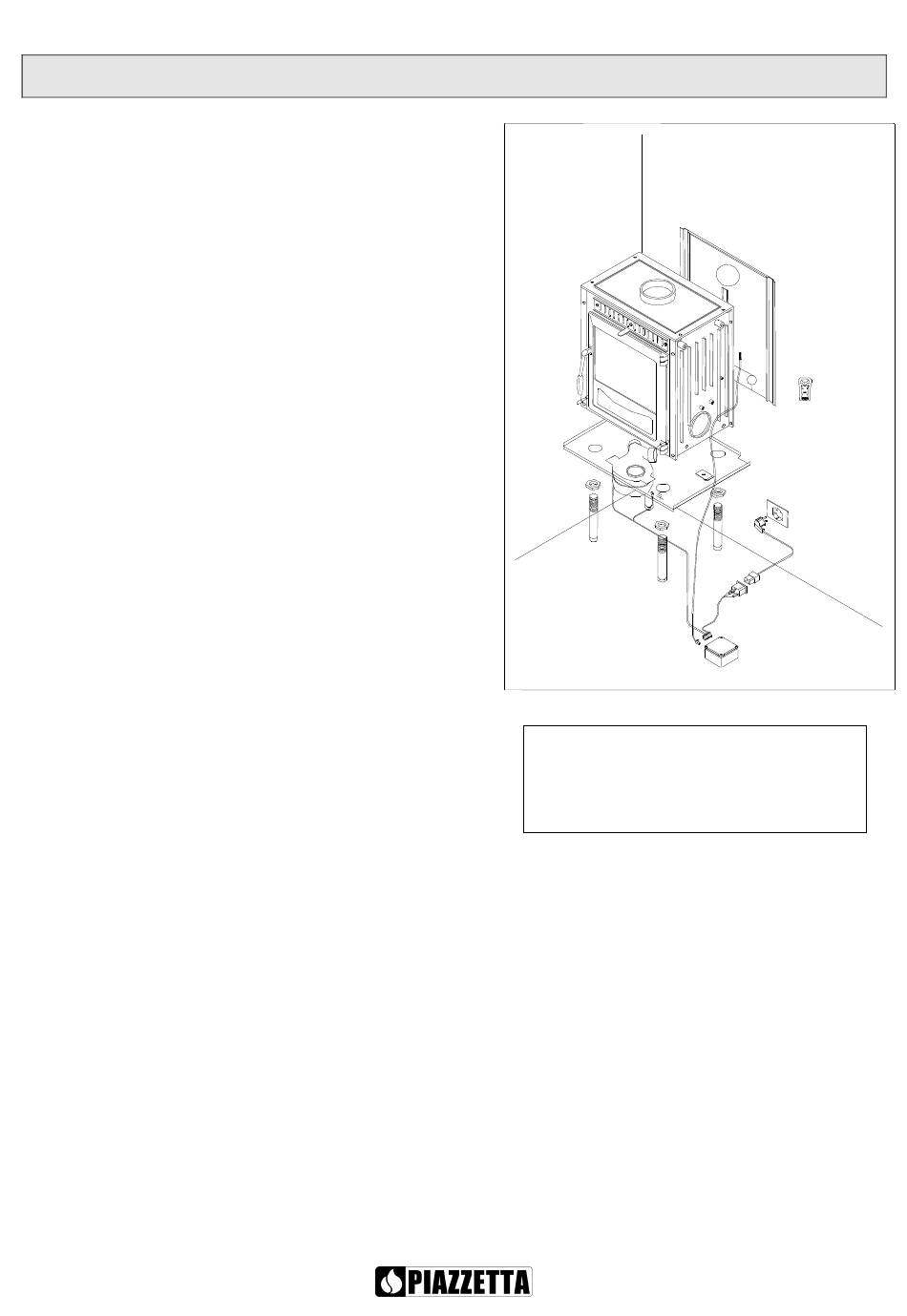

LÉGENDE
1. VENTILATEUR
2. BOÎTIER DE TÉLÉCOMMANDE
3. TÉLÉCOMMANDE
4. SONDE PT
5. ATTACHE SONDE PT
6. PLAQUE DE SUPPORT VENTILATEUR
7. ÉCROU
8. PIED
9. PRISE I.E.C.
60
bouches de diffusion.
6
6
7
8
Il est
N.B.: gardez le boîtier de télécommande
loin de toutes sources de chaleur, telles
que tuyaux flexibles ou parties métalliques
susceptibles
positionnant sous le produit.
1
5
9
4
2
de se chauffer,
3
en le
