5. INSTALLAZIONE DEL KIT VENTILAZIONE e904C

Per l'installazione della stufa procedere come segue:
1. Posizionare la stufa su un fianco, avendo l'avvertenza
che i deflettori interni ed il braciere non escano dalla
loro sede
1. Togliere la protezione in PVC dal filetto del piedino,
avvitare il controdado sul piedino e posizionare la
piastra.
2. Avvitare il piedino sul monoblocco e posizionare il kit
ventilazione nella zona inferiore della stufa fissandolo
con le viti in dotazione.
3. Montare due spezzoni di tubo flessibile lunghi circa 40
cm con le relative fascette stringitubo.
4. I modelli e904C - e904k '97 - e904M il kit sono forniti
di un apposito tubo sonda (Fig. 4) che si assembla
alla stufa nel seguente modo:
-Svitare la vite situata nello schienale della stufa;
-Posizionare il tubo sonda facendo combaciare il foro
con la sede della vite;
-Far passare la sonda prima attraverso il foro ø8mm
situato nella parte posteriore del supporto motore
e poi all'interno del tubo facendolo scorrere per
circa 10 cm (fig. 5);
-Riavvitare la vite precedentemente tolta fissando
cosi il tubo allo schienale della stufa.
5. Riportare il monoblocco in posizione regolare e
procedere al montaggio dei rivestimento.
6. Togliere i due semitranci dalla protezione posteriore e
far passare i tubi uscita aria calda, collegandoli alle
bocchette. Si raccomanda di non far compiere al tubo
flessibile percorsi troppo lunghi e di isolarlo nel modo
migliore.(Vedere le istruzioni allegate alla stufa) (vedi
Fig.7).
7. Il Gruppo Piazzetta S.p.A. fornisce a richiesta i tubi
flessibili D.75, le bocchette per l'uscita dell'aria, gli
"elementi ad Y" e le fascette stringitubo per il
fissaggio.
8. Inserire la spina da pannello nel trancio presente nel
retro del pannello posteriore della stufa con la linguetta
centrale rivolta verso l'alto.
Se non trovate la sede per la spina da pannello (IEC)
sul pannello posteriore, inserite la spina IEC sulla
staffa predisposta nel supporto ventilatore (Fig.6).
9. Effettuare il collegamento elettrico alla spina da pannello
inserendo il fastom della messa a terra (filo giallo-
verde) sulla linguetta centrale superiore delle tre
presenti (Fig.2).
10.Collegare quindi il cavo alimentazione in dotazione alla
spina da pannello (Fig.2) e inserirlo nella presa di
corrente.

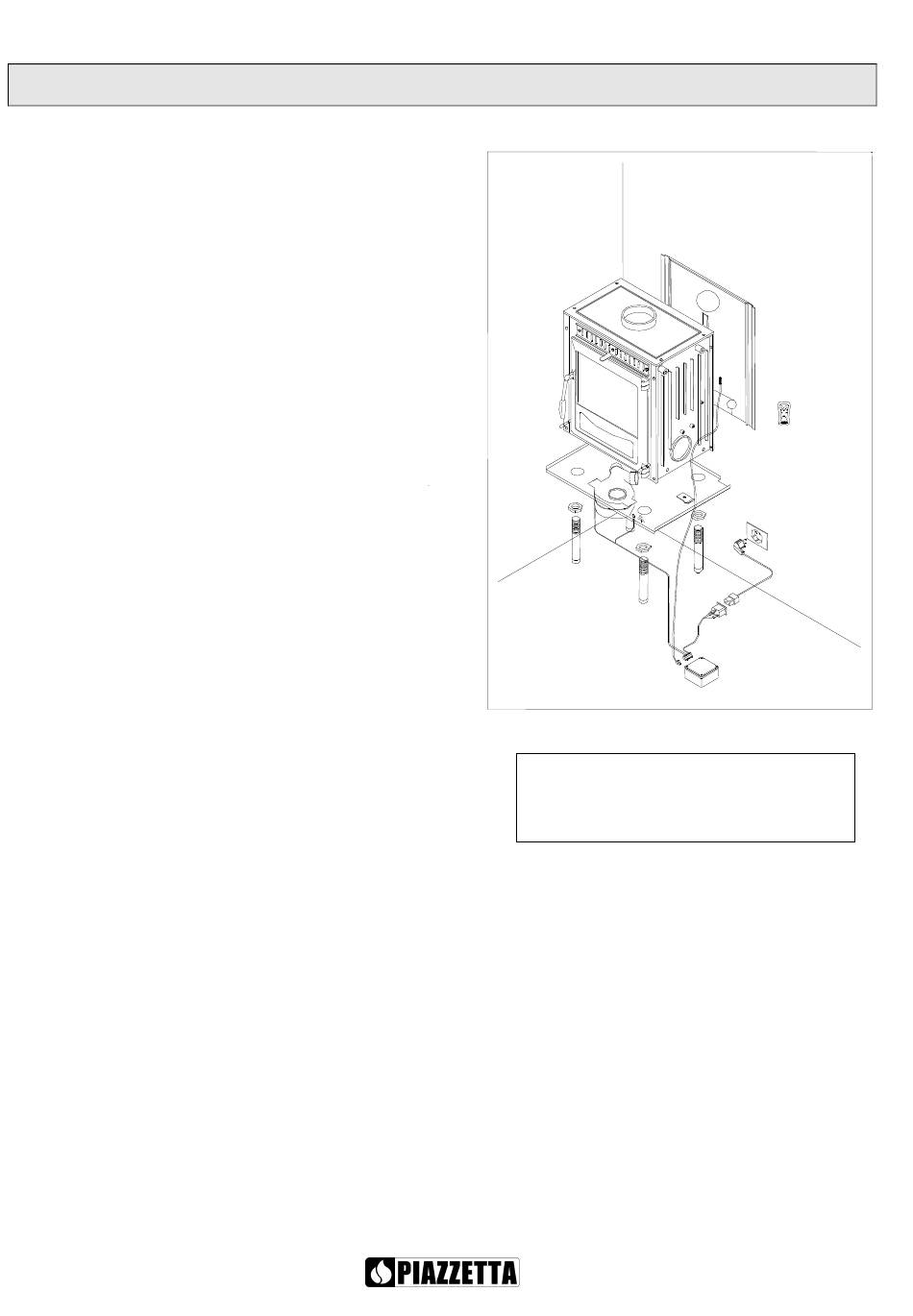

LEGENDA
1. VENTILATORE
2. SCATOLA RADIOCOMANDO
3. RADIOCOMANDO
4. SONDA PT
5. STAFFA DI FISSAGGIO SONDA PT
6. PIASTRA DI SUPPORTO VENTILATORE
7. DADO
8. PIEDINO
9. PRESA I.E.C.
12
6
1
6
5
7
8
4
N.B.: Mantenere la scatola radiocomando
lontano da fonti di calore quali tubi flessibili
o parti metalliche che si possono scaldare
posizionandola sotto il prodotto
3
9
2
