3. INSTALLATION DU KIT DE VENTILATION e903K'97 / e903M
Pour installer le kit de ventilation, procédez de la façon suivante:
1. Basculez le poêle sur un côté en veillant à ce que les
déflecteurs internes et la grille corbeille ne sedéplacent pas
de leur siège.
2. Appliquez le kit de ventilation en partie basse du poêle en le
fixant avec les vis fournies en dotation.
3. Engagez la sonde PT à travers le trou ø 8 mm dans le
fourreau sur une longueur d'environ 10 cm et fixez-la sur le
support du ventilateur au moyen de l'attache (Fig. 3).
4. À ce point, relevez le monobloc.
5. Pour les éventuelles bouches de diffusion ou pour en ajouter
d'autres pour le chauffage de pièces voisines, vous pouvez
créer un embranchement sur les tuyaux flexibles au moyen
des raccords en Y (fournis sur demande par Gruppo
Piazzetta S.p.A. – voyez Fig. 7); désoperculez les trous de la
protection arrière et faites-y passer le tuyau flexible.
Si vous souhaitez amener l'air chaud également dans les
pièces voisines, choisissez le parcours le plus court afin de
limiter les déperditions de chaleur.
Donc, nous vous recommandons d'éviter au tuyau flexible
des parcours trop longs et de l'isoler autant que possible
(Voyez la notice jointe au poêle).
La Sté Gruppo Piazzetta S.p.A. fournit sur demande les
tuyaux flexibles ∅ 75, les bouches de diffusion de l'air, les
raccords en Y et les colliers de serrage pour la fixation.
6. Introduisez la fiche clipsable dans le trou prévu sur la partie
arrière du poêle en faisant attention que la languette centrale
soit dirigée vers le haut (Fig. 1).
En cas d'absence du trou pour la fiche clipsable IEC sur le
panneau arrière, appliquez-la sur l'étrier prévu sur le support
du ventilateur (Fig. 6).
7. Effectuez le branchement électrique à la fiche clipsable (qui
présente trois languettes) en introduisant la cosse faston de
mise à terre (fil jaune-vert) dans la languette centrale du haut
(Fig. 2).
8. Ensuite, branchez le cordon d'alimentation, fourni en dotation,
à la fiche clipsable (Fig. 2), et ensuite à la prise de courant.

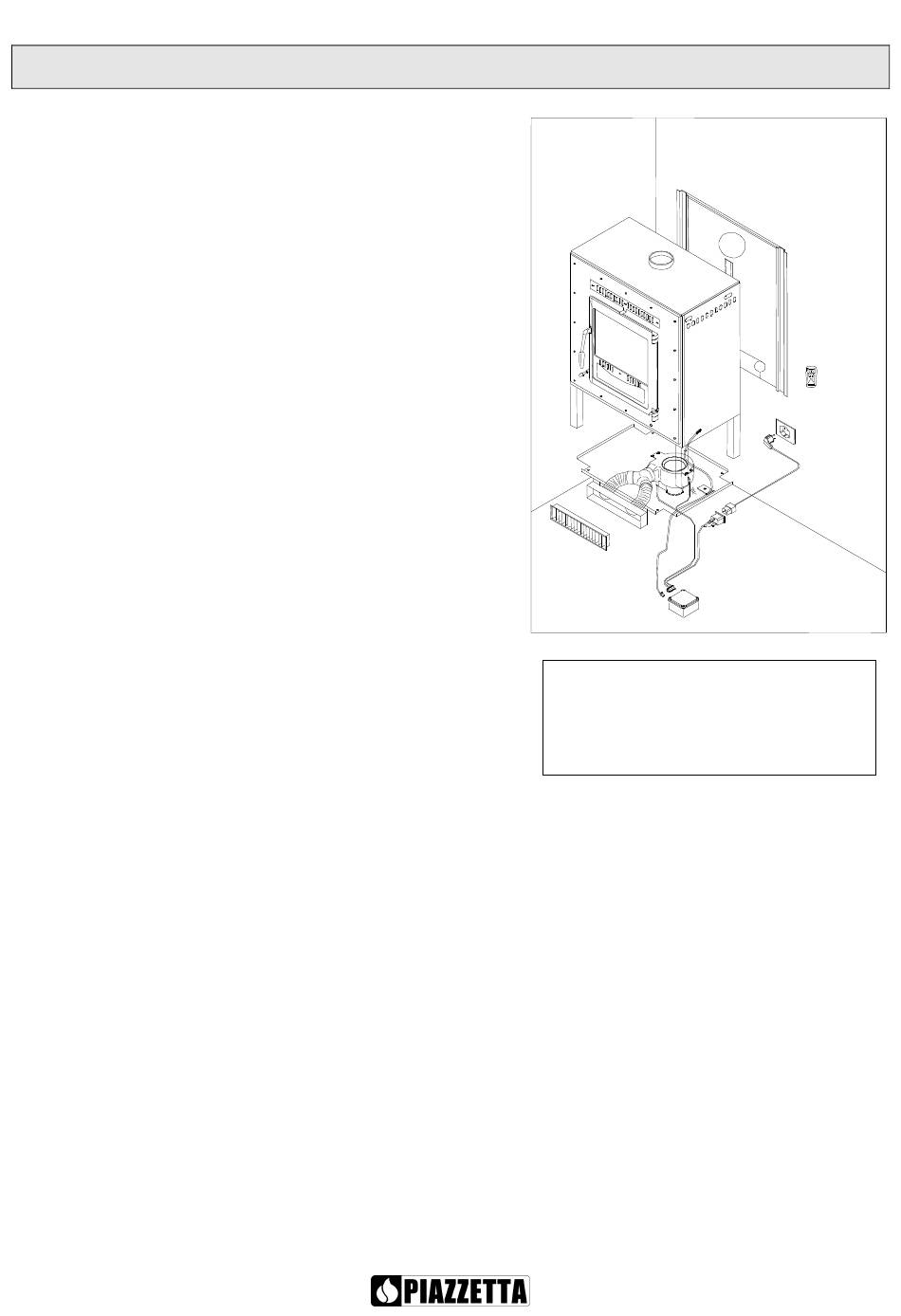

LÉGENDE
1. VENTILATEUR
2. BOÎTIER DE TÉLÉCOMMANDE
3. TÉLÉCOMMANDE
4. SONDE PT
5. ATTACHE SONDE PT
6. PLAQUE DE SUPPORT VENTILATEUR
7. TUYAU FLEXIBLE ∅ 75
8. BOUCHE DE DIFFUSION D'AIR CHAUD POUR e903K
9. GRILLE DE DIFFUSION AIR CHAUD AVEC FERMETURE
10. PRISE I.E.C.
56
1
7
6
8
9
4
2
N.B.: gardez le boîtier de télécommande
loin de toutes sources de chaleur, telles
que tuyaux flexibles
métalliques susceptibles de se chauffer,
en le positionnant sous le produit.
3
5
10
ou parties
