4. INSTALLATION DU KIT DE VENTILATION e904K'97 / e904M
Pour installer le kit de ventilation, procédez de la façon suivante:
1. Basculez le poêle sur un côté en veillant à ce que les
déflecteurs internes et la grille corbeille ne se déplacent pas
de leur siège.
2. Enlevez la protection en PVC du filet du pied, vissez le contre-
écrou sur le pied et mettez en place la plaque.
3. Vissez le pied sur le monobloc et appliquez le kit de
ventilation en partie basse du poêle en le fixant avec les vis
fournies en dotation.
4. Les modèles e904C - e904k '97 - e904M sont dotés d'un
tuyau sonde (Fig. 4) qui s'assemble au poêle de la façon
suivante:
- dévissez la vis située sur le dos du poêle,
- positionnez le tuyau sonde en faisant correspondre le trou
avec le siège de la vis,
- faites passer la sonde d'abord à travers le trou ø 8 mm,
pratiqué sur la partie arrière, en bas, du support moteur, et
ensuite à l'intérieur du tuyau sur une longueur d'environ 10
cm (fig. 5),
- revissez la vis que vous avez enlevée précédemment et qui
fixe ainsi le tuyau sur le dos du poêle.
5. Relevez le monobloc.
6. Vous pouvez éventuellement faire sortir, à l'arrière du poêle,
deux tuyaux flexibles en aluminium pour amener l'air chaud
dans la pièce contiguë. Pour garantir un flux d'air
suffisamment chaud, ces tuyaux doivent être isolés avec un
manchon isolant et leur longueur ne doit pas dépasser un
mètre (voyez notice jointe au poêle) ( Fig. 7).
La Sté Gruppo Piazzetta S.p.A. fournit sur demande les
tuyaux flexibles D. 75, les bouches de diffusion de l'air et les
colliers de serrage pour la fixation.
7. Introduisez la fiche clipsable dans le trou prévu sur la partie
arrière du poêle en faisant attention que la languette centrale
soit dirigée vers le haut (Fig. 1). En cas d'absence du trou
pour la fiche clipsable IEC sur le panneau arrière, appliquez-la
sur l'étrier prévu sur le support du ventilateur (Fig. 6).
8. Effectuez le branchement électrique à la fiche clipsable (qui
présente trois languettes) en introduisant la cosse faston de
mise à terre (fil jaune-vert) dans la languette centrale du haut
(Fig. 2).
9. Ensuite, branchez le cordon d'alimentation, fourni en dotation,
à la fiche clipsable (Fig. 2), et ensuite à la prise de courant.
10. Compensez le jeu qui pourrait éventuellement se créer entre
le support du ventilateur, les panneaux latéraux en céramique
et le panneau postérieur, en y appliquant du ruban à joint de
fibre de verre noir adhésif, fourni en dotation avec le kit de
ventilation.

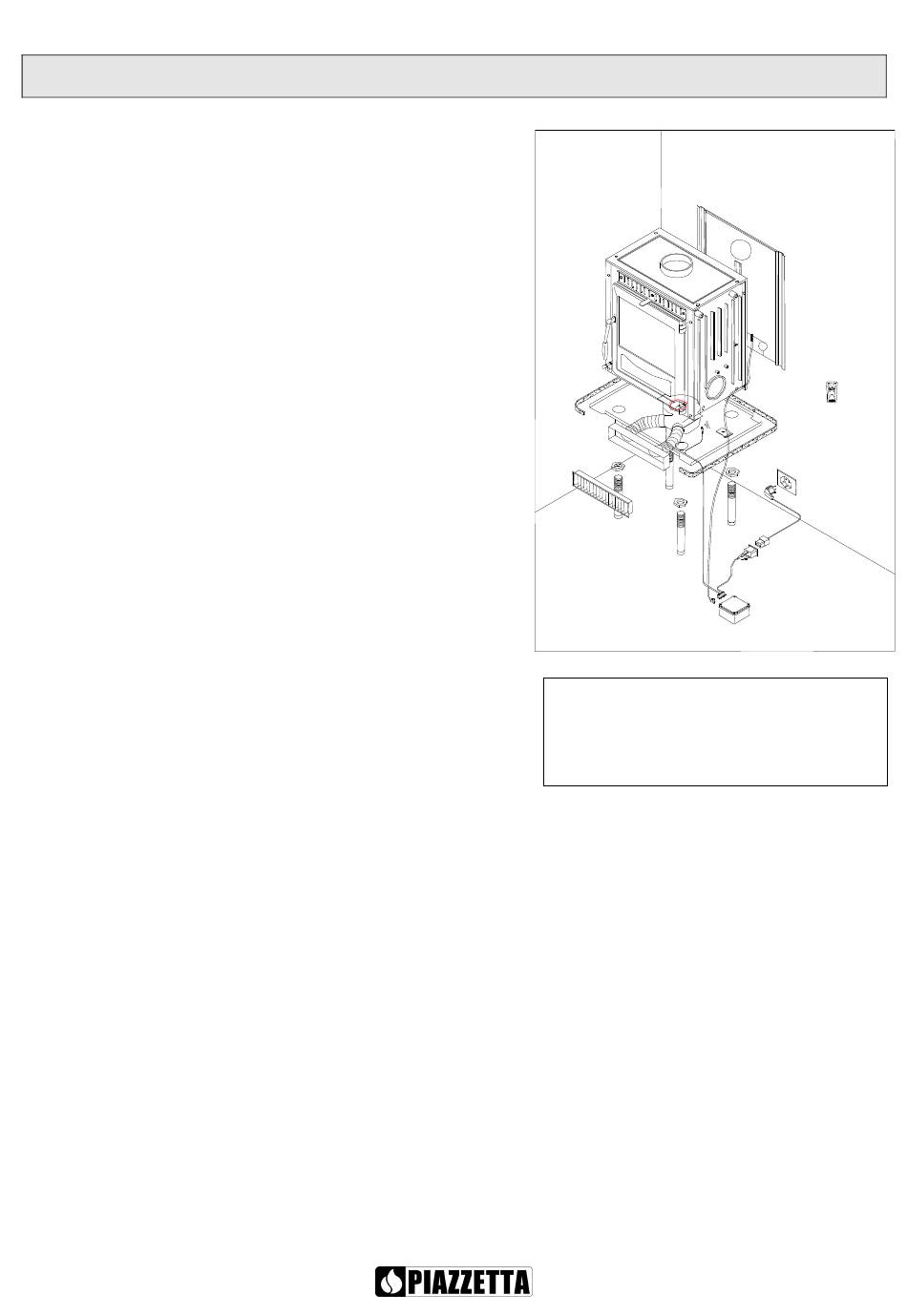

LEGENDE
1. VENTILATEUR
2. BOÎTIER DE TÉLÉCOMMANDE
3. TÉLÉCOMMANDE
4. SONDE PT
5. ATTACHE SONDE PT
6. PLAQUE DE SUPPORT VENTILATEUR
7. TUYAU FLEXIBLE D. 75
58
6
12 1
6
7
8 3
11
N.B.: gardez le boîtier de télécommande
loin de toutes sources de chaleur, telles
que tuyaux flexibles ou parties métalliques
susceptibles de
positionnant sous le produit.
8. BOUCHE DE DIFFUSION D'AIR CHAUD
9. ÉCROU
10. PRISE I.E.C.
11. GRILLE DE DIFFUSION AIR CHAUD AVEC
FERMETURE
12. RUBAN À JOINT DE FIBRE DE VERRE ADHÉSIF
13. PIED
3
5
9
13
10
4
2
se chauffer, en le
