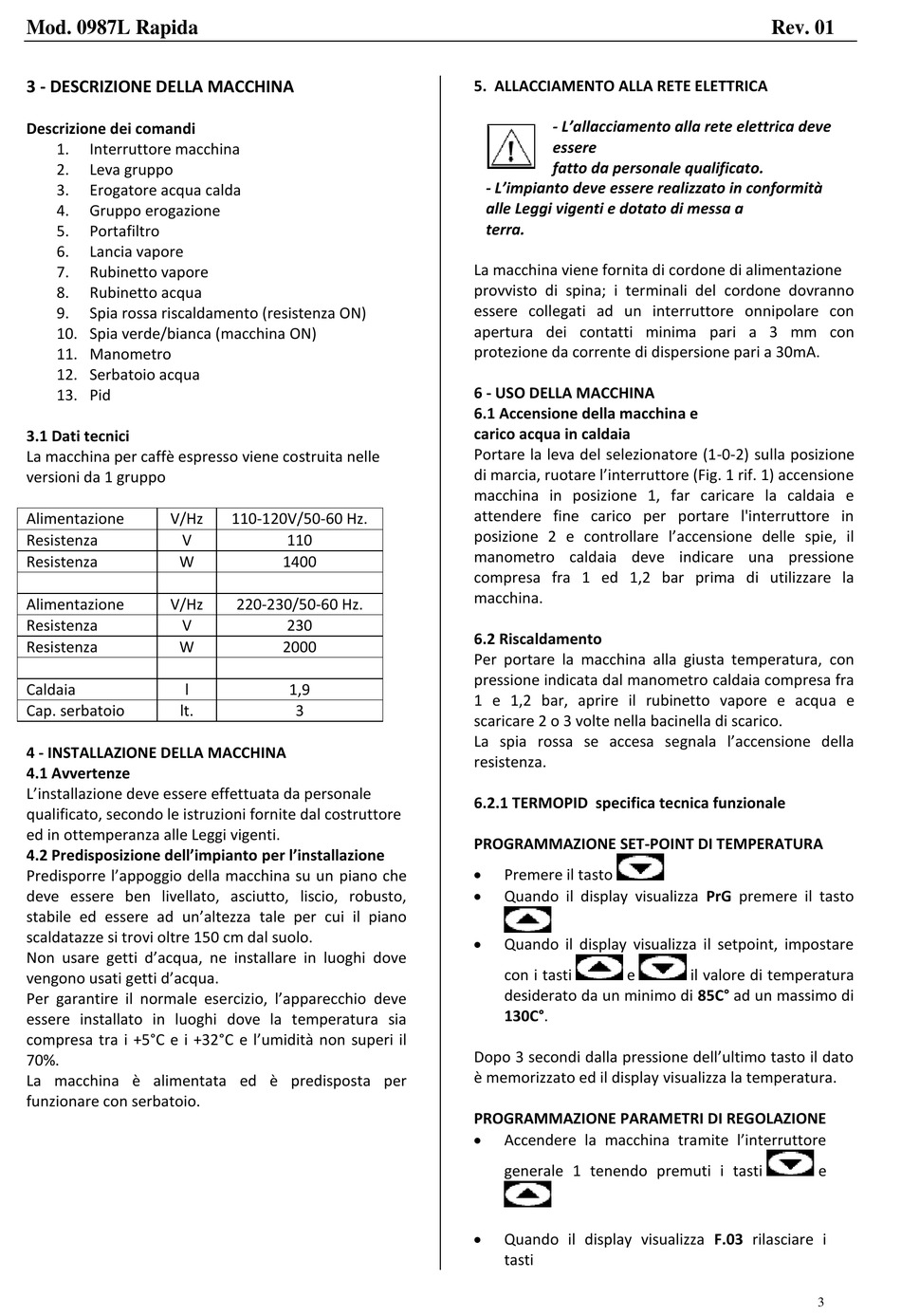

Mod. 0987L Rapida
3 - DESCRIZIONE DELLA MACCHINA
Descrizione dei comandi
1.
Interruttore macchina
2.
Leva gruppo
3.
Erogatore acqua calda
4.
Gruppo erogazione
5.
Portafiltro
6.
Lancia vapore
7.
Rubinetto vapore
8.
Rubinetto acqua
9.
Spia rossa riscaldamento (resistenza ON)
10. Spia verde/bianca (macchina ON)
11. Manometro
12. Serbatoio acqua
13. Pid
3.1 Dati tecnici
La macchina per caffè espresso viene costruita nelle
versioni da 1 gruppo
Alimentazione
V/Hz
Resistenza
V
Resistenza
W
Alimentazione
V/Hz
Resistenza
V
Resistenza
W
Caldaia
l
Cap. serbatoio
lt.
4 - INSTALLAZIONE DELLA MACCHINA
4.1 Avvertenze
L'installazione deve essere effettuata da personale
qualificato, secondo le istruzioni fornite dal costruttore
ed in ottemperanza alle Leggi vigenti.
4.2 Predisposizione dell'impianto per l'installazione
Predisporre l'appoggio della macchina su un piano che
deve essere ben livellato, asciutto, liscio, robusto,
stabile ed essere ad un'altezza tale per cui il piano
scaldatazze si trovi oltre 150 cm dal suolo.
Non usare getti d'acqua, ne installare in luoghi dove
vengono usati getti d'acqua.
Per garantire il normale esercizio, l'apparecchio deve
essere installato in luoghi dove la temperatura sia
compresa tra i +5°C e i +32°C e l'umidità non superi il
70%.
La macchina è alimentata ed è predisposta per
funzionare con serbatoio.
110-120V/50-60 Hz.
110
1400
220-230/50-60 Hz.
230
2000
1,9
3
5. ALLACCIAMENTO ALLA RETE ELETTRICA
- L'allacciamento alla rete elettrica deve
essere
fatto da personale qualificato.
- L'impianto deve essere realizzato in conformità
alle Leggi vigenti e dotato di messa a
terra.
La macchina viene fornita di cordone di alimentazione
provvisto di spina; i terminali del cordone dovranno
essere collegati ad un interruttore onnipolare con
apertura dei contatti minima pari a 3 mm con
protezione da corrente di dispersione pari a 30mA.
6 - USO DELLA MACCHINA
6.1 Accensione della macchina e
carico acqua in caldaia
Portare la leva del selezionatore (1-0-2) sulla posizione
di marcia, ruotare l'interruttore (Fig. 1 rif. 1) accensione
macchina in posizione 1, far caricare la caldaia e
attendere fine carico per portare l'interruttore in
posizione 2 e controllare l'accensione delle spie, il
manometro caldaia deve indicare una pressione
compresa fra 1 ed 1,2 bar prima di utilizzare la
macchina.
6.2 Riscaldamento
Per portare la macchina alla giusta temperatura, con
pressione indicata dal manometro caldaia compresa fra
1 e 1,2 bar, aprire il rubinetto vapore e acqua e
scaricare 2 o 3 volte nella bacinella di scarico.
La spia rossa se accesa segnala l'accensione della
resistenza.
6.2.1 TERMOPID specifica tecnica funzionale
PROGRAMMAZIONE SET-POINT DI TEMPERATURA
Premere il tasto
Quando il display visualizza PrG premere il tasto
Quando il display visualizza il setpoint, impostare
con i tasti
e
desiderato da un minimo di 85C° ad un massimo di
130C°.
Dopo 3 secondi dalla pressione dell'ultimo tasto il dato
è memorizzato ed il display visualizza la temperatura.
PROGRAMMAZIONE PARAMETRI DI REGOLAZIONE
Accendere la macchina tramite l'interruttore
generale 1 tenendo premuti i tasti
Quando il display visualizza F.03 rilasciare i
tasti
Rev. 01
il valore di temperatura
e
3
3
