Mod. 03004 – 06004
ISTRUZIONI D'USO
OPERATING INSTRUCTIONS
INSTRUCTIONS POUR L'UTILISATION
BEDIENUNGSANLEITUNG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Quick MILL 06004
Inhaltszusammenfassung für Quick MILL 06004

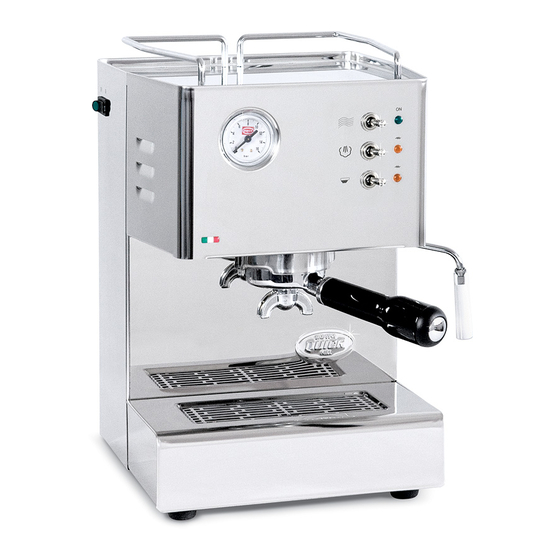

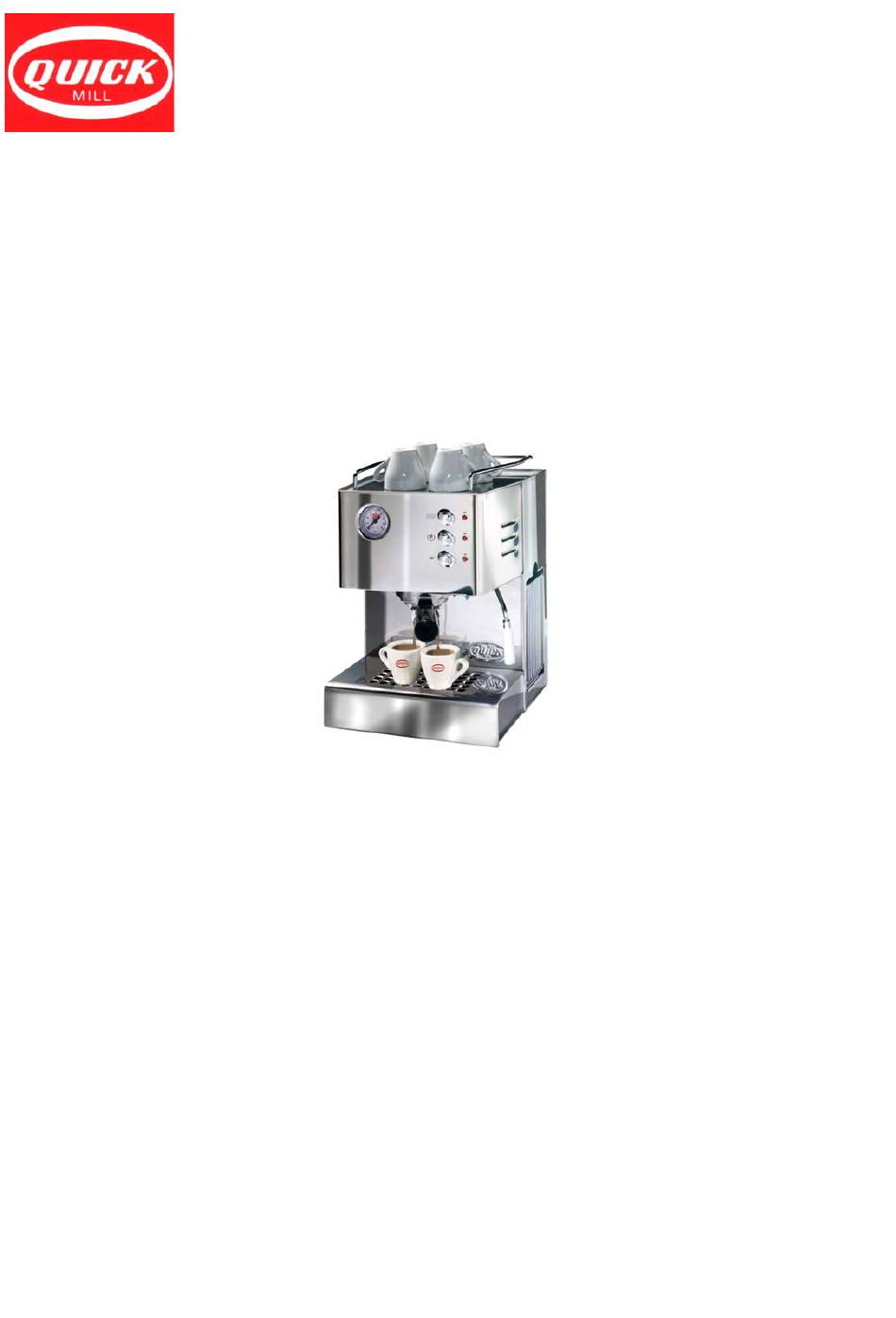

- Seite 1 Via Stati Uniti d’America n.6/8 -20030 Senago (MI) Tel.02/9986106 r.a.- Fax.02/99010947 Reg.delle Imprese di Milano (MI-1999-193954) Cap.Soc. €.52.000,00 i.v. – R.E.A.Milano 1593567 C.F.-P.IVA 12859930153 – N.Mecc.MI 300877 Http:/www.quickmill.it – E-Mail: quick@quickmill.it il gusto della perfezione Mod. 03004 – 06004 ISTRUZIONI D’USO OPERATING INSTRUCTIONS INSTRUCTIONS POUR L’UTILISATION BEDIENUNGSANLEITUNG...
- Seite 2 FOTO C FOTO B FOTO A...
- Seite 3 LEGENDA: FOTO A 1 – interruttore generale (applicato sul lato della macchina) FOTO B 2 – interruttore servizi acqua vapore (applicato sulla parte posteriore) FOTO C 3 – Spia generale macchina ON 4 – Spia resistenza caffè accesa (macchina pronta con spia spenta) 5 –...
- Seite 4 Prima di mettere in funzione la macchina, vi consigliamo di leggere attentamente questo manuale per avere le necessarie informazioni per un corretto utilizzo ed una adeguata manutenzione del prodotto. Eventuali altre domande, rivolgetevi al vostro rivenditore di fiducia o alla nostra casa. INDICE: 1.
-
Seite 5: Caratteristiche Tecniche
• Riparazioni non effettuate presso centri assistenza convenzionati; • Utilizzo di componenti o accessori non originali; Questo prodotto risponde ai requisiti sull’etichettatura stabiliti nella Direttiva RAEE (2002/96/CE). Il simbolo apposto indica che non si deve gettare questo prodotto elettrico o elettronico in un contenitore per rifiuti domestici. CATEGORIA DEL PRODOTTO con riferimenti ai tipi di apparecchiature elencate nell’Allegato 1 della Direttiva RAEE, questo prodotto rientra nella categoria 2 “Piccoli elettrodomestici”. -
Seite 6: Descrizione Componenti
Il cavo di alimentazione se difettoso non deve essere sostituito dall’utente, rivolgersi esclusivamente ad un Centro Assistenza Tecnica autorizzato dalla QUICK MILL. Non tirare il cavo d’alimentazione, o l’apparecchio stesso, per staccare la spina dalla presa della corrente;... -
Seite 7: Riempimento Serbatoio Acqua
Prima di effettuare per la prima volta la messa in funzione o dopo un lungo periodo di inattività eseguire le seguenti istruzioni: Mod. 03004 - Mod. 06004 1. Premere il tasto di accensione 1 provvisto di spia luminosa 2. Premere il tasto di accensione 2 per l’accensione dei servizi acqua vapore 3. -
Seite 8: Erogazione Acqua Calda
4. Posizionare a seconda del filtro utilizzato una o due tazze sotto il porta filtro 15. 5. Premere l’interruttore caffé 6, quando la quantità di caffé desiderata è stata erogata spegnere l’interruttore caffé. Mod. 06004 1. La macchina in posizione di riposo si presenterà con il portafiltro 15 in posizione bassa.(Fig. C) 2. -
Seite 9: Riparazione E Manutenzione
9.1 RIPARAZIONE E MANUTENZIONE Non aprire la macchina, in caso guasti che comportano riparazioni o manutenzioni, rivolgersi esclusivamente ad un Centro Assistenza Tecnica autorizzato dalla QUICK MILL. Nel caso di interventi non adeguati la casa costruttrice declina ogni responsabilità. 9.2 PULIZIA L’acqua contiene sempre una dose di calcare che con il tempo si deposita nelle tubazioni... -
Seite 10: Eventuali Anomalie
11. EVENTUALI ANOMALIE Anomalia Tipo anomalia Rimedio Macchina non funzionante Collegare la macchina alla rete Elettrica (accensione) elettrica. Elettrica Controllare i fusibili. Minima o mancata erogazione di caffé Idraulica Riempire serbatoio acqua. Idraulica Decalcificare la macchina. Idraulica Sostituire filtro anti-calcare. Idraulica Pulire filtri. - Seite 11 N.B. The coffee circuit is separate from the water/steam circuit, thus coffee and steam/water can be dispensed at the same time. QUICK MILL thanks you for having purchased one of our products. Before using the machine we suggest you carefully read this manual to obtain the necessary information for correctly using and servicing the product.
-
Seite 12: Technical Specifications
FOREWORD Keep this instruction handbook in a safe place, for any information or problems not covered in this handbook contact qualified personnel. 1.1 SYMBOLS The warning triangle identifies all important explanations related to personal safety. Pay attention to these instructions to prevent accidents! The number or letter numeric symbols indicate references to illustrations and parts of the machine including keys, illuminated buttons, etc. -
Seite 13: Safety Rules
Net weight 10.2 Kg. Tank Removable 3 l Pump pressure 13 - 15 bar Heating equipment 2 aluminium heat exchangers Safety devices 2 Safety fuses Coffee brewing 40 cups per tank Steam dispensing Unlimited 3. SAFETY RULES Do not touch the hot parts (steam/water tube after use), they can cause burns, do not let live parts come into contact with water, they can cause electrocution and short circuits. -
Seite 14: Description Of Components
Before starting the machine for the first time or after a long period of no use, follow the instructions below: Mod 03004 - Mod. 06004 6. Press the start button 1 equipped with light 7. Press the start button 2 to turn on the water steam services... -
Seite 15: Dispensing Hot Water
10. Press the coffee switch 6, when the desired amount of coffee has been dispensed turn off the coffee switch. Mod 06004 6. When the machine is in standby position the filter holder 15 will be in the lower position (Fig. - Seite 16 9.1 REPAIRING AND MAINTENANCE Do not open the machine, for faults which require repairs or maintenance, contact a QUICK MILL authorised Technical Service Centre only. The manufacturer shall not be held liable for inadequate operations. 9.2 CLEANING The water always has some lime in it and with time this builds up on the machine tubes.
- Seite 17 11. TROUBLESHOOTING Fault Type of fault Solution Machine does not work (go on) Electrical Connect the machine to the mains Electrical Check the fuses. Minimum or no coffee dispensed Hydraulic Refill water tank. Hydraulic Descale the machine. Hydraulic Replace the lime filter. Hydraulic Clean filters.
-
