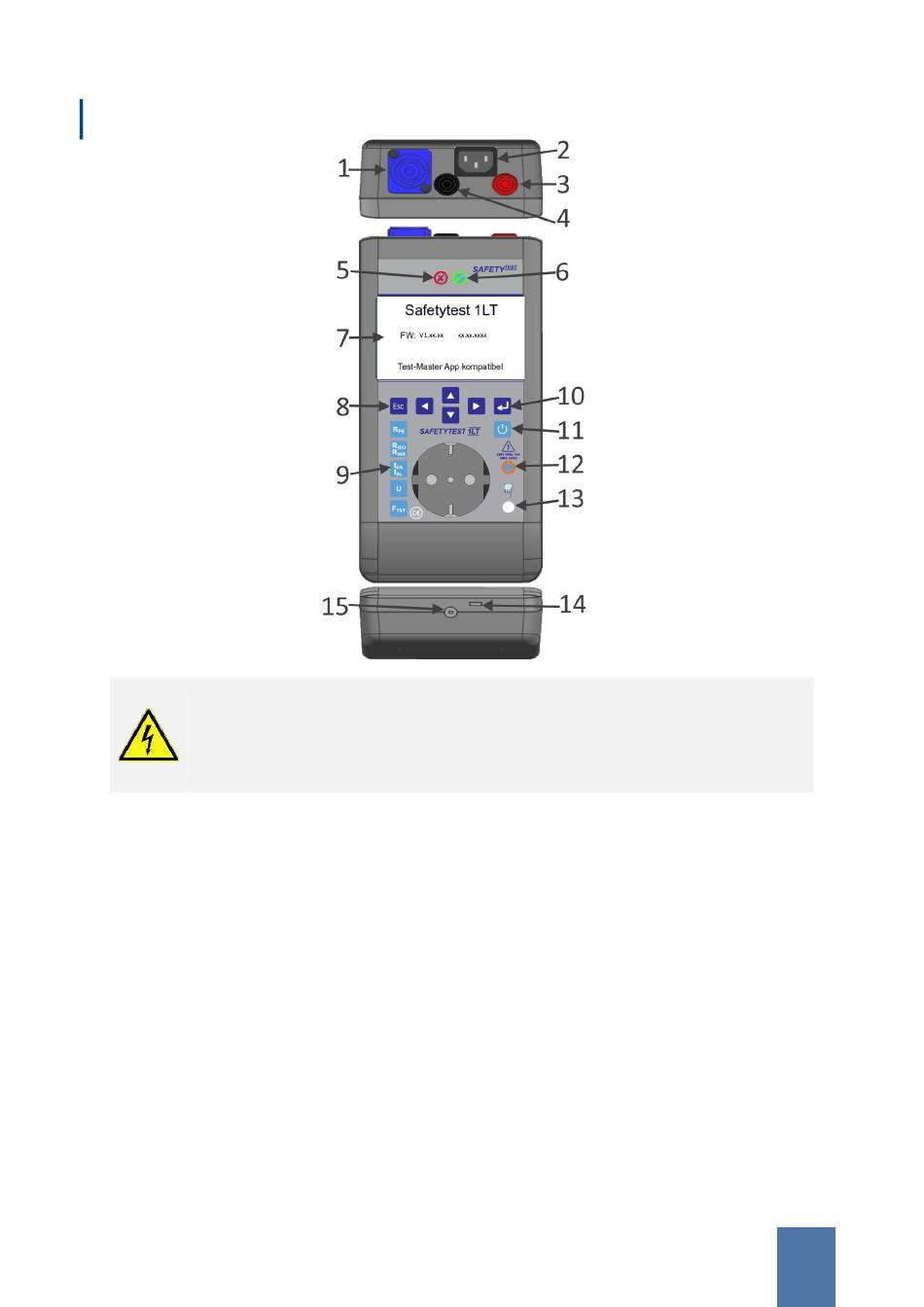

3 Anschlüsse-, Bedien- und Anzeigeelemente
Vor dem Anschluss des Prüfgerätes an Netzspannung müssen die entsprechenden Warnhin-
weise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise", die Warnhinweise auf den
Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet werden!
Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwendende, Gerät und Prüf-
ling gewährleistet!
1
Netzanschluss Neutrik powerCON blau
2
Anschluss Kaltgerätestecker für Verlängerungsleitung- und RCD-Prüfung (bei SAFETYTEST 1LT V2 RCD)
3
Anschluss für Messleitung schwarz „GND"
4
Anschluss für Messleitung rot „Sonde"
5
„Fehlerwert"-LED
6
„Gutwert"-LED
7
LC-Display
8
"Send"-Taste/"Esc"-Taste und Pfeiltasten
9
Tasten für Einzelmessungen: RPE, RISO, IEA, U und FTST
10
Enter-Taste
11
Ein/Aus-Taste
12
Phasenkontrolllampe signalisiert Netzspannung an der Schukoprüfdose
13
Fingerkontakt und LED
14
USB-Anschluss Typ C (bei SAFETYTEST 1LT V2 RCD)
15
Anschluss für Strommesszange (bei SAFETYTEST 1LT V2 RCD)
3.1 Netzanschluss, Neutrik powerCON blau
Netzanschluss des Prüfgerätes. Das Prüfgerät darf nur an einem 230 V AC +/-10 %, 40 – 60 Hz Netz betrieben
werden, das mit max. 16 A abgesichert ist!
