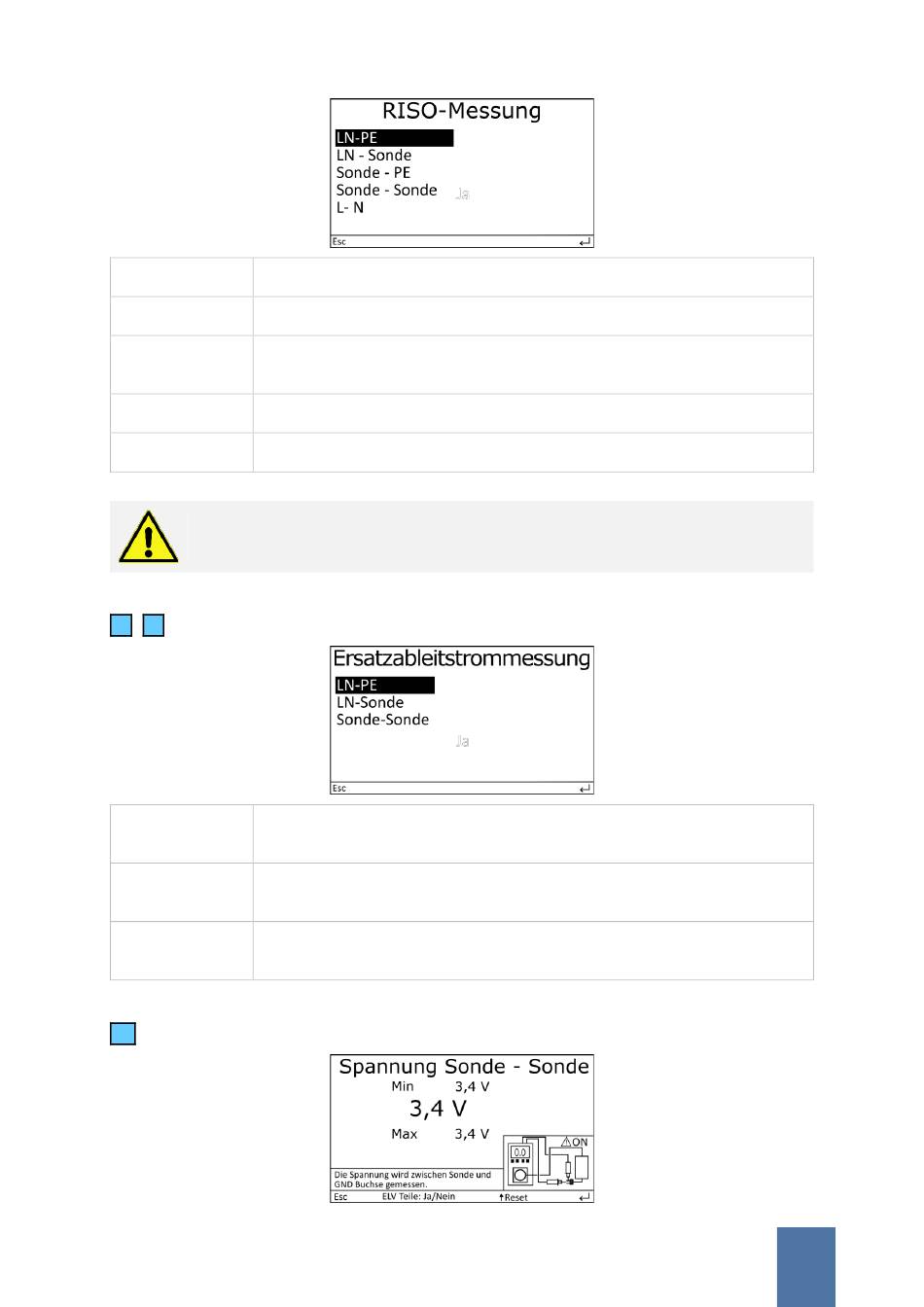

LN – PE
Isolationsprüfung zwischen Aktivleitern (gebrückt) und Schutzleiter
LN – Sonde
Isolationsprüfung zwischen Aktivleitern und Sondenanschluss rot
Isolationsprüfung zwischen Sondenanschluss rot und Schutzleiterkontakt an der
Sonde – PE
Schukoprüfdose
Sonde –Sonde
Isolationsprüfung zwischen Sondenanschluss rot und Sondenanschluss schwarz
L – N
Isolationsprüfung zwischen Aktivleitern L und N
Die Prüfspannung von 500 VDC kann die Prüflinge zerstören.
6.4.3 Ersatzableitstrommessung IEA
I
/
I
= Ersatzableitstrommessung mit einer Leerlaufspannung von ca. 95 V AC (max. 2,5 mA)
EA
SL
LN – PE
Messung von Ersatzableitströmen bei Anlegen einer Wechselspannung zwischen Ak-
tivleiter und Schutzleiter
LN – Sonde
Messung von Ersatzableitströmen bei Anlegen einer Wechselspannung zwischen Ak-
tivleiter und Sondenanschluss rot
Sonde –Sonde
Messung von Ersatzableitströmen bei Anlegen einer Wechselspannung zwischen
Sondenanschluss rot und schwarz
6.4.4 Spannungsmessung U
U
= Spannungsmessung über den Sondenanschluss rot und schwarz.
