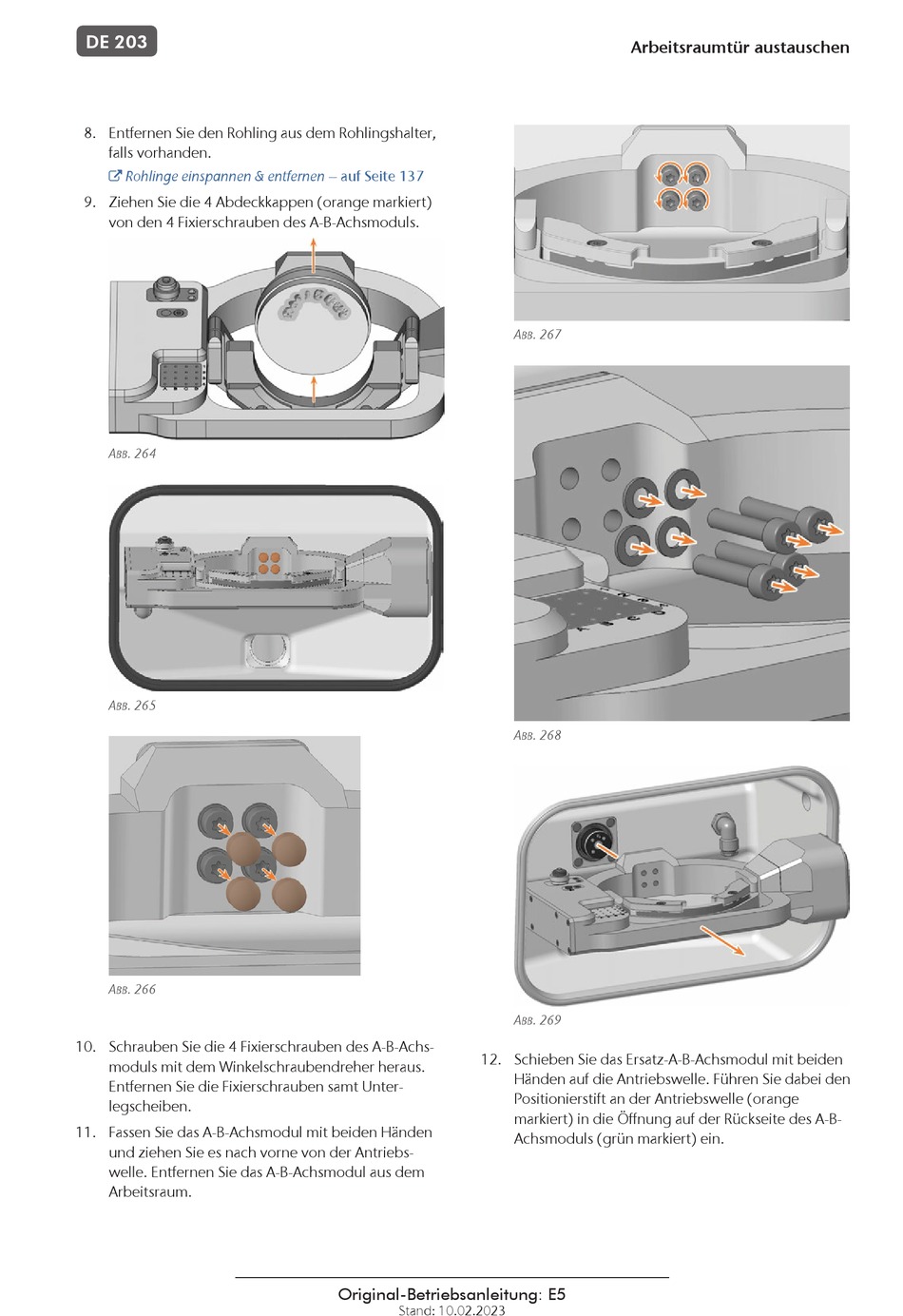

8. Entfernen Sie den Rohling aus dem Rohlingshalter,
falls vorhanden.
Rohlinge einspannen & entfernen – auf Seite 137
9. Ziehen Sie die 4 Abdeckkappen (orange markiert)
von den 4 Fixierschrauben des A-B-Achsmoduls.
A
. 264
BB
A
. 265
BB
A
. 266
BB
10. Schrauben Sie die 4 Fixierschrauben des A-B-Achs-
moduls mit dem Winkelschraubendreher heraus.
Entfernen Sie die Fixierschrauben samt Unter-
legscheiben.
11. Fassen Sie das A-B-Achsmodul mit beiden Händen
und ziehen Sie es nach vorne von der Antriebs-
welle. Entfernen Sie das A-B-Achsmodul aus dem
Arbeitsraum.
12. Schieben Sie das Ersatz-A-B-Achsmodul mit beiden
Original-Betriebsanleitung:  E5
Stand: 10.02.2023
Arbeitsraumtür austauschen
A
. 267
BB
A
. 268
BB
A
. 269
BB
Händen auf die Antriebswelle. Führen Sie dabei den
Positionierstift an der Antriebswelle (orange
markiert) in die Öffnung auf der Rückseite des A-B-
Achsmoduls (grün markiert) ein.
