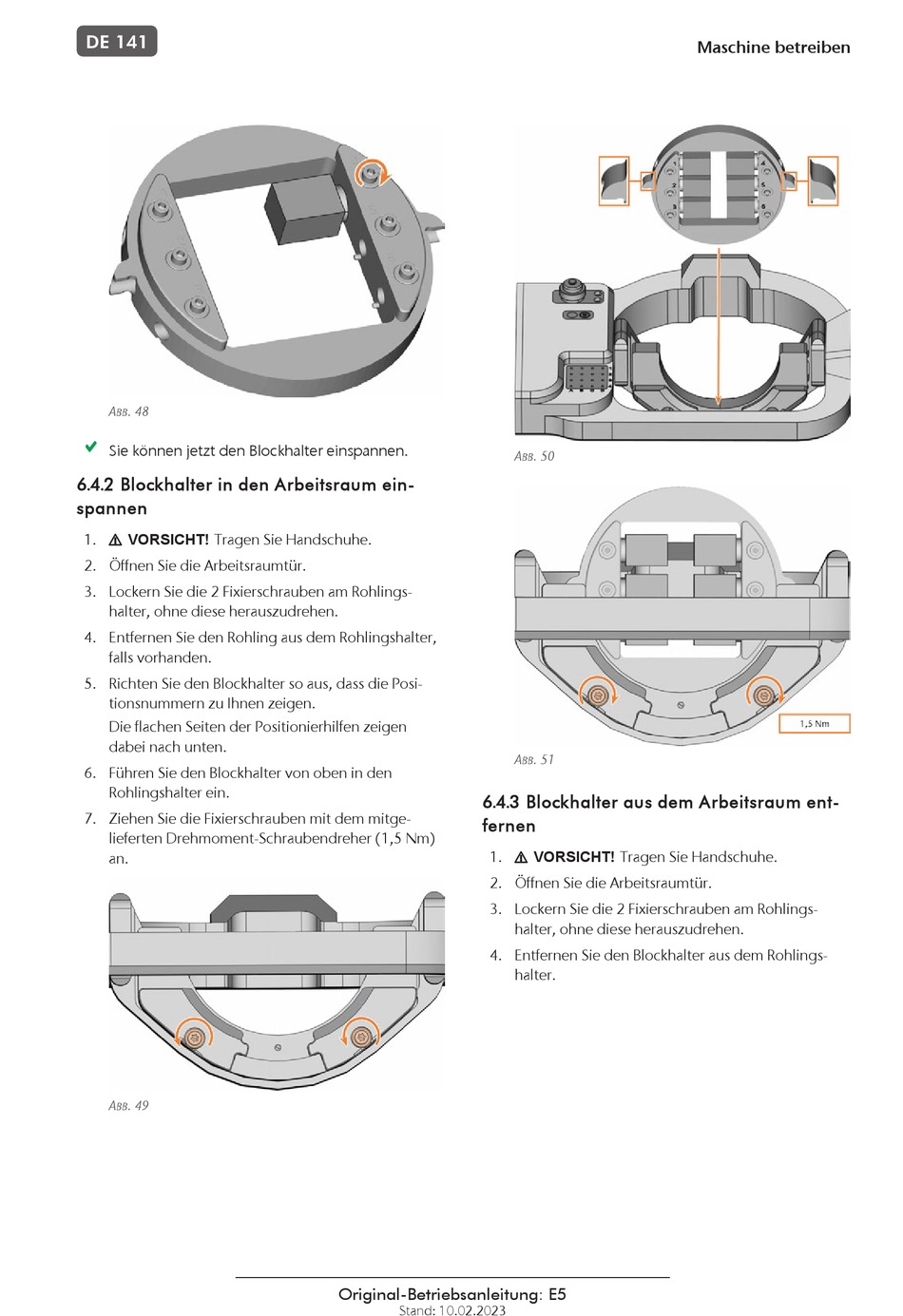

Blockhalter In Den Arbeitsraum Einspannen; Blockhalter Aus Dem Arbeitsraum Entfernen - VHF E5 Originalbetriebsanleitung

DE 141
A . 48
BB
Sie können jetzt den Blockhalter einspannen.
6.4.2 Blockhalter in den Arbeitsraum ein-
spannen
1. ⚠ VORSICHT! Tragen Sie Handschuhe.
2. Öffnen Sie die Arbeitsraumtür.
3. Lockern Sie die 2 Fixierschrauben am Rohlings-
halter, ohne diese herauszudrehen.
4. Entfernen Sie den Rohling aus dem Rohlingshalter,
falls vorhanden.
5. Richten Sie den Blockhalter so aus, dass die Posi-
tionsnummern zu Ihnen zeigen.
Die flachen Seiten der Positionierhilfen zeigen
dabei nach unten.
6. Führen Sie den Blockhalter von oben in den
Rohlingshalter ein.
7. Ziehen Sie die Fixierschrauben mit dem mitge-
lieferten Drehmoment-Schraubendreher (1,5 Nm)
an.
A . 49
BB
6.4.3 Blockhalter aus dem Arbeitsraum ent-
fernen
1. ⚠ VORSICHT! Tragen Sie Handschuhe.
2. Öffnen Sie die Arbeitsraumtür.
3. Lockern Sie die 2 Fixierschrauben am Rohlings-
4. Entfernen Sie den Blockhalter aus dem Rohlings-
Original-Betriebsanleitung: E5
Stand: 10.02.2023
A . 50
BB
A . 51
BB
halter, ohne diese herauszudrehen.
halter.
Maschine betreiben
