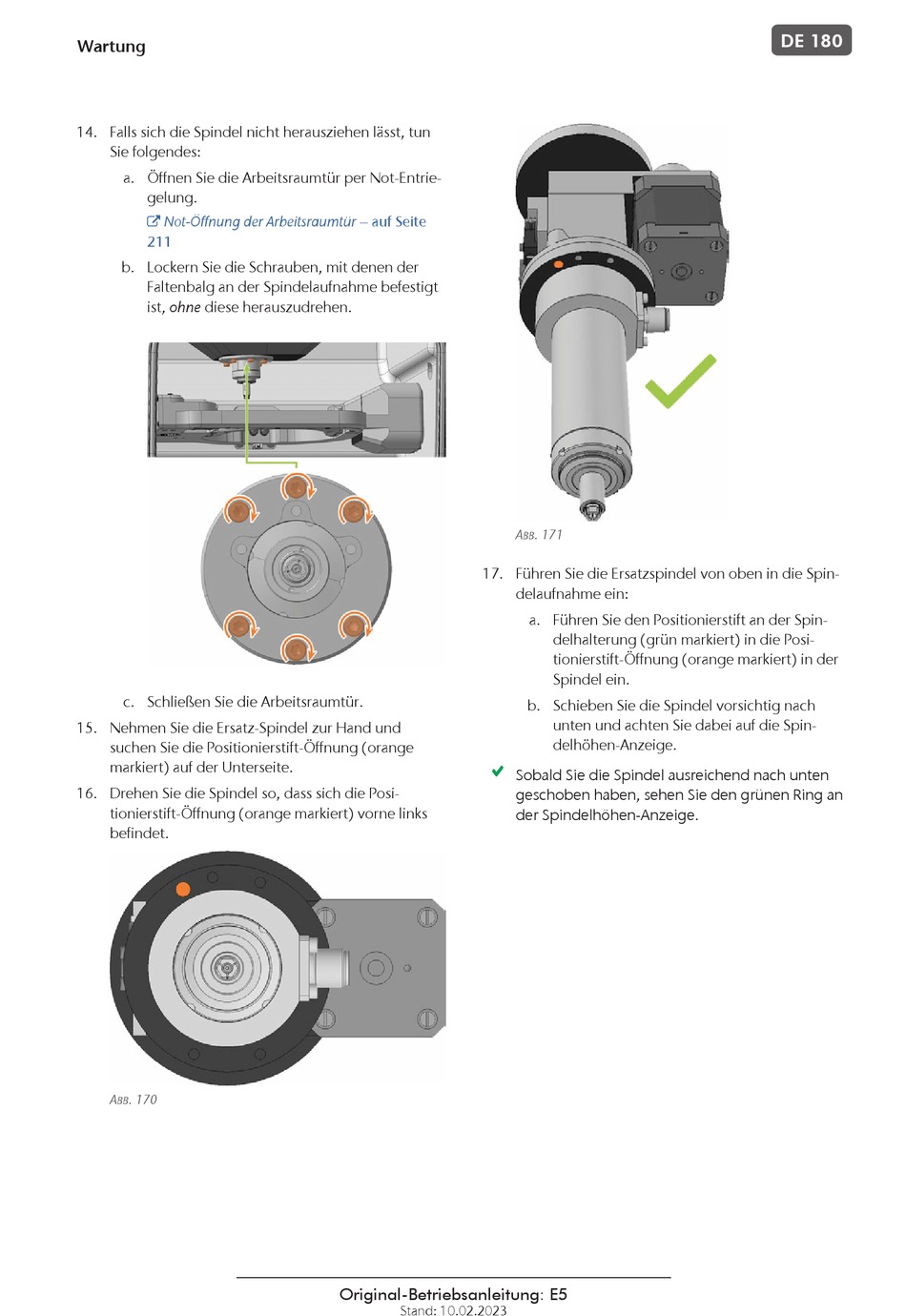

VHF E5 Originalbetriebsanleitung Seite 178

Wartung
14. Falls sich die Spindel nicht herausziehen lässt, tun
Sie folgendes:
a. Öffnen Sie die Arbeitsraumtür per Not-Entrie-
gelung.
Not-Öffnung der Arbeitsraumtür – auf Seite

211
b. Lockern Sie die Schrauben, mit denen der
Faltenbalg an der Spindelaufnahme befestigt
ist, ohne diese herauszudrehen.
c. Schließen Sie die Arbeitsraumtür.
15. Nehmen Sie die Ersatz-Spindel zur Hand und
suchen Sie die Positionierstift-Öffnung (orange
markiert) auf der Unterseite.
16. Drehen Sie die Spindel so, dass sich die Posi-
tionierstift-Öffnung (orange markiert) vorne links
befindet.
A . 170
BB
17. Führen Sie die Ersatzspindel von oben in die Spin-
Original-Betriebsanleitung: E5
Stand: 10.02.2023
A . 171
BB
delaufnahme ein:
a. Führen Sie den Positionierstift an der Spin-
delhalterung (grün markiert) in die Posi-
tionierstift-Öffnung (orange markiert) in der
Spindel ein.
b. Schieben Sie die Spindel vorsichtig nach
unten und achten Sie dabei auf die Spin-
delhöhen-Anzeige.
Sobald Sie die Spindel ausreichend nach unten
geschoben haben, sehen Sie den grünen Ring an
der Spindelhöhen-Anzeige.
DE 180
