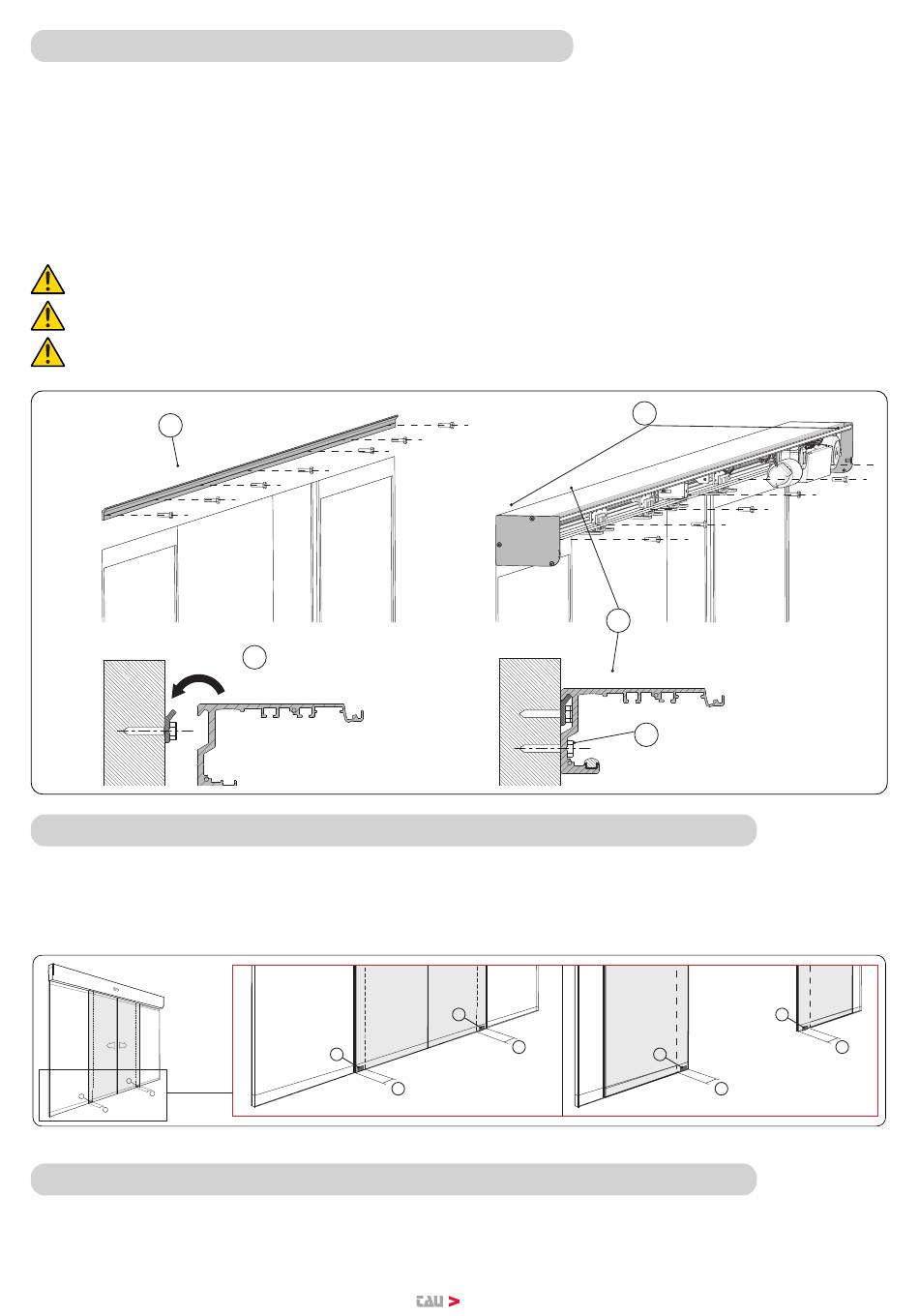

5. ERANKERUNG DER QUERSTREBE (Abb. 12)
Die Querstrebe muss an einer flachen Oberfläche mit einer Solidität befestigt werden, die dem Gewicht der verwendeten Türflügel
angemessen ist. Falls die Wand oder der Untergrund diese Eigenschaften nicht aufweist, muss ein geeignetes Eisenrohr angebracht
werden, da die Querstrebe nicht selbsttragend ist.
Wir empfehlen, bei der Montage der Querstrebe eine Wasserwaage zu verwenden.
Befestigen Sie das Verankerungsprofil (A) mit Stahldübeln M8 oder gleichwertigen Dübeln an der Wand oder dem Untergrund. Die
Befestigungspunkte müssen sich alle 600 mm befinden.
Bohren Sie die Strebe (B) von hinten und legen Sie sie dazu auf zwei Böcke, damit die Gleitschiene (C) nicht beschädigt wird. Die
Befestigungspunkte müssen sich alle 600 mm befinden. Bringen Sie die Strebe (B) am Verankerungsprofil (A) an und zeichnen Sie
die Wand mit den Bohrungen in der Strebe an; entfernen Sie dann die Strebe (B) und bohren Sie die Wand. Bringen Sie dann erneut
die Strebe am Verankerungsprofil an und befestigen Sie die Strebe mit Stahldübeln M8 oder gleichwertigen Dübeln an der Wand.
Achten Sie beim Bohren der Strebe und der Wand darauf, dass die Gleitschiene (C) nicht beschädigt wird, da dadurch
der Betrieb und die Laufruhe der Automatisierung beeinträchtigt würde.
Nehmen Sie nach der Befestigung der Strebe die Reinigung der Gleitzone mit einem Pinsel oder einem kleinen
Staubsauger vor, um Bohrrückstände zu entfernen.
Montieren Sie die seitlichen Stopper (D) vor der Befestigung der Strebe an der Wand, falls rechts oder links der
automatischen Tür Hindernisse vorhanden sind.
A
Abb. 12
6. VERANKERUNG DES GLEITSCHUHES DER FLÜGEL (P-10T-LINE1250 UND P10T-LINE1240)
Der Gleitschuh soll vor der Endmontage an der Automation an jedem Flügel installiert werden.
1) Identifizieren Sie das Maß A (Abb. 13), in dem der Flügel immer in der Öffnungs- / Schließungsbahn vorhanden ist.
2) Positionieren Sie die Platte B (Abb. 13) auf dem Boden innerhalb des Maßes A, bohren und befestigen Sie sie mit den
mitgelieferten Schrauben.
B
A
B
A
7. VERANKERUNG DER TÜRFLÜGEL AN DEN WAGEN UND EINSTELLUNG (Abb. 14)
1) Lösen Sie die beiden Schrauben (A) der Wagen und entfernen Sie den beweglichen Teil (C), wie auf Abbildung 14 beschrieben.
2) Befestigen Sie das zerlegte mobile Teil (C) der beiden Wagen im gleichen Abstand von der Außenkante wie in Abbildung 16 oder
17 gezeigt.
3) An diesem Punkt ist es möglich, den Türflügel aufzuhängen, indem die auf Abbildung 14 beschriebene Operation in umgekehrter
Reihenfolge ausgeführt wird. Schrauben Sie jetzt die Schrauben (A) in ihre Sitze ein, ohne sie festzuziehen.
