4. ABMESSUNGEN DER FLÜGEL UND BEZUGNAHME AUF NORMEN

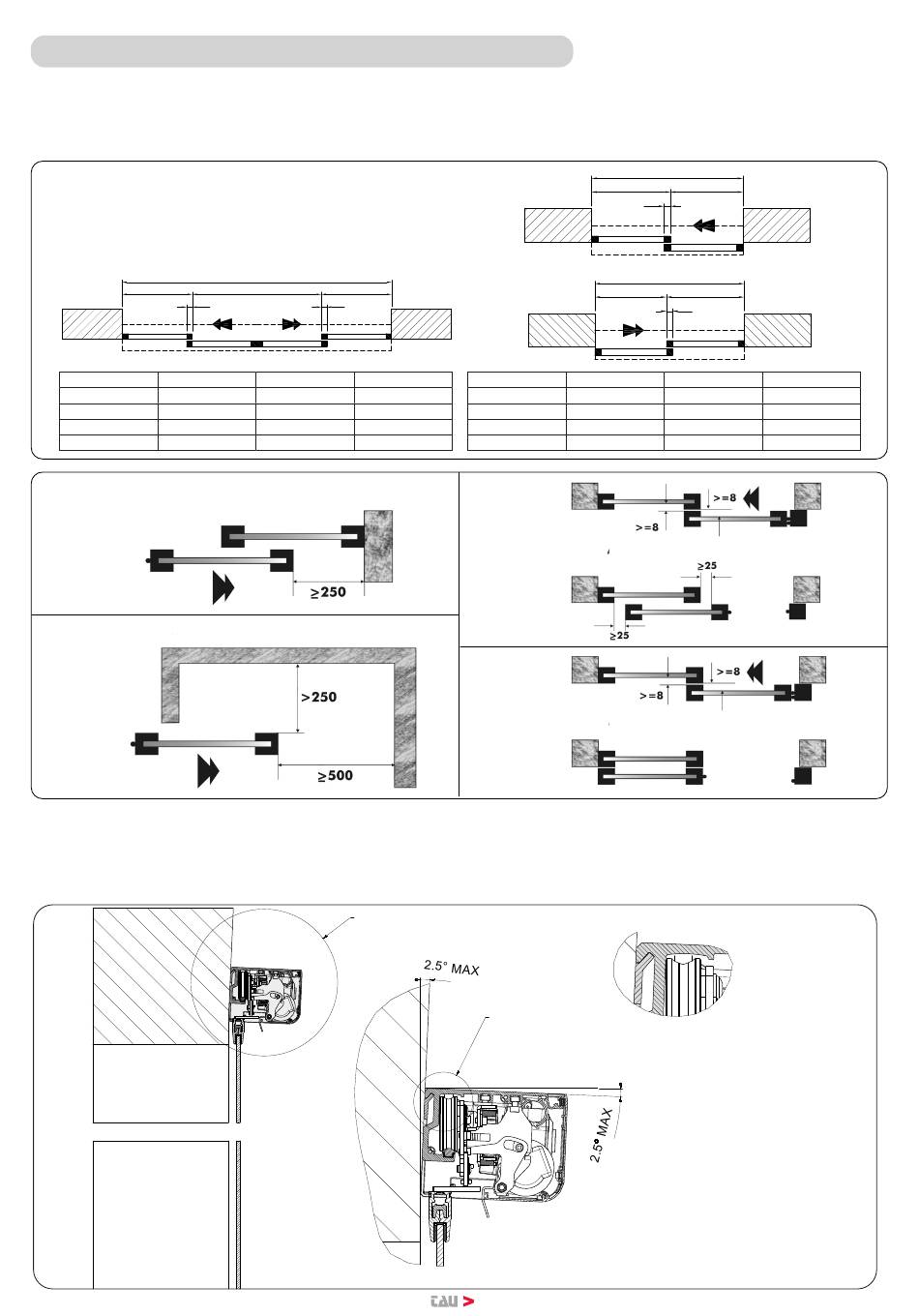

Für die korrekte Funktionsweise der Tür sind die Achsabstände der Wagen und die Entfernung derselben vom Türende zu
beachten, wie auf den Abbildung 14-15 gezeigt.
Weiterhin sind die Abbildungen 7, 8, 9 und 10 zu beachten, was die Vorschriften über die Sicherheitsfreiräume betrifft.
LT Querträgerlänge
S
Überlappung der Flügel
X Flügellänge
Y Durchgang
X1
S
LT S
1600 mm 50 mm
1600 mm 25 mm
2000 mm 50 mm
2000 mm 25 mm
MAX. ZULÄSSIGE ÖFFNUNG
Abb. 7
MAX. ZULÄSSIGE ÖFFNUNG
Abb. 9
Um die korrekte Funktion der Automatisierung zu gewährleisten, muss die Installationswand soweit wie möglich eben
und vertikal sein, mit einem vertikalen Winkel nicht über den Angaben der Abb. 11
LT
Y1 X1
S
X1 Y1
450 mm 700 mm
437,5 mm 725 mm
550 mm 900 mm
537,5 mm 925 mm
A
X2
Y2
LT S
1600 mm 50 mm
1600 mm 25 mm
2000 mm 50 mm
2000 mm 25 mm
MAX. ZULÄSSIGE ÖFFNUNG
Abb. 8
MAX. ZULÄSSIGE ÖFFNUNG
Abb.10
B
A(1/2)
7
LT
Y2
S
LT
X2
S
X2 Y2
875 mm 725 mm
862,5 mm 737,5 mm
1075 mm 925 mm
1062,5 mm 937,5 mm
B(1/1)
Abb. 11
