Inhaltszusammenfassung für tau M1200

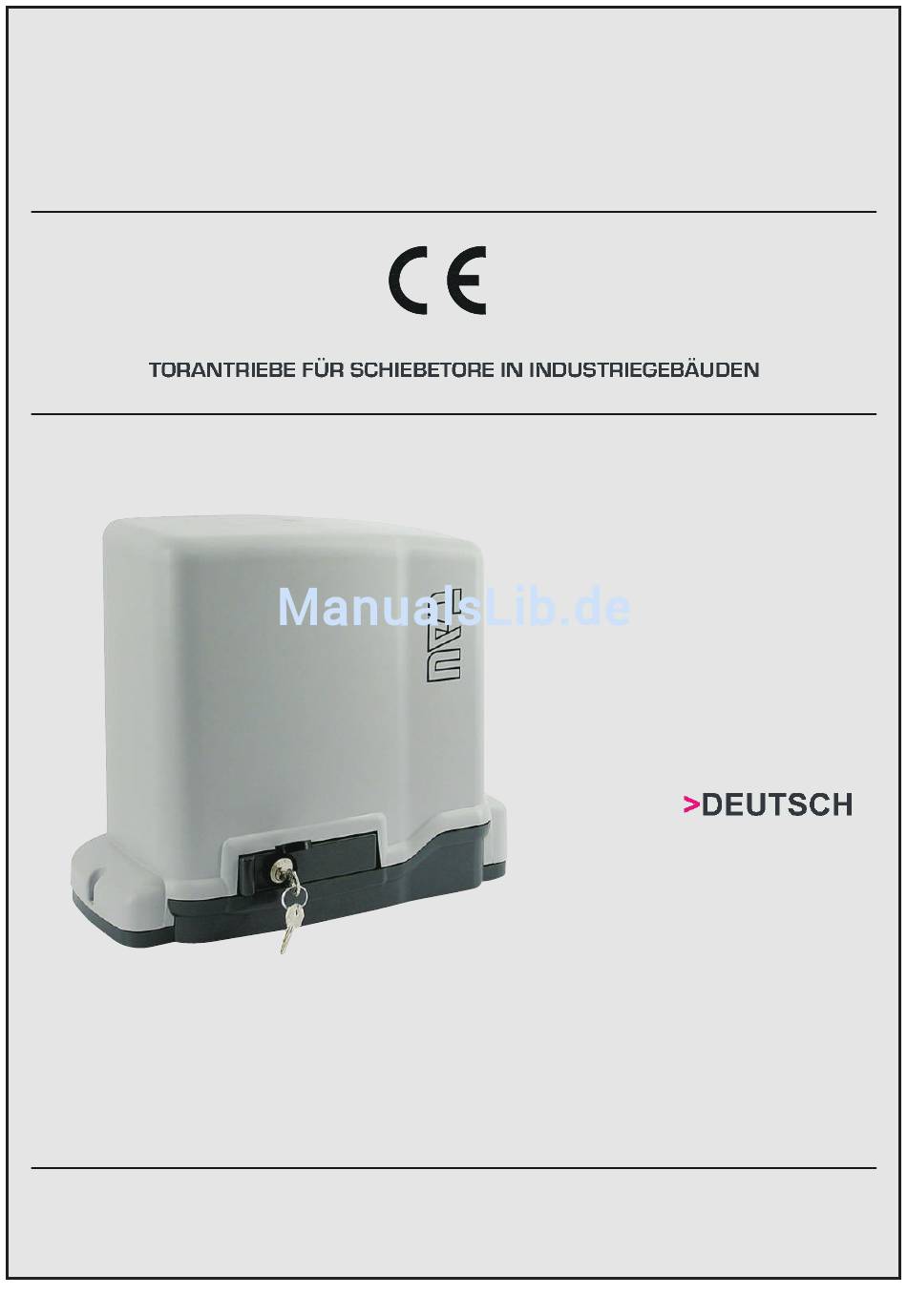

- Seite 1 Montageanleitung M1200 Motorsteuerung K123M / Empfänger RWAU2...
- Seite 3 Schwerlastdübel Zuleitung Fundament- platte Zuleitung...
- Seite 4 Antrieb Bef. der Zahnst. Endschalter nur bei M20. Zahnstange Notentriegelung...
- Seite 5 Motorsteuerung K123M INSTALLATIONSANLEITUNG...
- Seite 6 Standard Antenne = 17cm auf Klemme 21 3 - 4 Spannungsversorgung Optional: Stabantenne für Lichtschranken (+/-) 11 - 13 Stop Kontakt N.C. 12 - 13 Lichtschranke N.C. Lichtschranke Stop Ausgang 18V DC Tor offen Status Brücke Ausg. 2. Funkkanal Zuleitung vom Trafo...
-
Seite 7: Steuerkarte Für Den Getriebemotor Master12Q
Deutsch STEUERKARTE FÜR DEN GETRIEBEMOTOR MASTER12Q • MIKROPROZESSORLOGIK • STATUSANZEIGE DER EINGÄNGE DURCH LEDs • „GEHFLÜGEL“-FUNKTION • EINGEBAUTER BLINKKREISLAUF • ENCODERSENSOR ZUR WAHRNEHMUNG VON HINDERNISSEN UND SELBSTERLERNUNG DES LAUFS • VERBINDER FÜR EMPFÄNGER • VERBINDER FÜR BATTERIE • BATTERIELADEKARTE (EINGEBAUT) •... -
Seite 8: Anschlüsse Am Klemmenbrett
ANSCHLÜSSE AM KLEMMENBRETT 1 - 2 Ausgang Motorversorgung 18 Vdc max. 50 W; 3 - 4 18 Vdc Ausgang für Hilfskreise max. 15 W (3 = MINUS - 4 = PLUS) für Fotozellen, Relais, Empfänger, usw..; 5 - 6 18 Vdc Ausgang für Senderfotozelle –... -
Seite 9: Einstellung Der Logik
Nach der Installation der Automatisierung: 1_ das T or in ca. 1 m Entfernung vom Anschlag in Schließung bewegen; 2_ Dip-Switch Nr. 8 auf ON stellen; 3_ Die Automatisierung steuern, indem einer der Eingänge ÖFFNET/SCHLIEßT , die Funksteuerung oder die T aste an der Steuerkarte betätigt wird 4_ Das T or muss sich schließen. - Seite 10 8 on: Aktivierung der Speicherfunktion für die Selbsterlernung des Laufs; off: der Dip-Switch muss am Ende des Speicherverfahrens in dieser Position bleiben. Timerfunktion: Ein Timer kann am Eingang der T aste Öffnet-Schließt angeschlossen werden, so dass das T or zu bestimmten T ageszeiten geöffnet bleibt und dann automatisch geschlossen wird.
- Seite 11 BLINKLEUCHTE (18 Vdc - max. 20W) Die Blinkleuchte meldet das Öffnen und Schließen der Automatisierung und weist am Ende der Bewegung durch eine vorbestimmte Menge an Blinkvorgängen in einer Höchstzeit von 30 Sekunden auf eventuelle Defekte hin. • immer ein: ordnungsgemäßer Betrieb;...
-
Seite 12: Diagnose-Leds
VERLANGSAMUNG Damit das T or am Ende seines Laufs nicht aufprallt, kann die Verlangsamung in Öffnung und Schließung über Trimmer RALL auf eine Distanz zwischen 10 bis 100 cm eingestellt werden (durch Drehung des Trimmers im Uhrzeigersinn verlängert sich die Verlangsamungsdistanz, durch Drehung gegen den Uhrzeigersinn verkürzt sie sich). - Seite 13 Fußgängerfunktion N.O. Start AUF / ZU N.O. Stop N.C. Lichtschranke Ls.Test TOR offen Status Anzeige...
- Seite 14 Einweglichtschranke FTE Sender Empfänger Klemme FTE: Klemme Steuerung: Empfänger Kl. 1 Kl. 12 Lichtschranke Empfänger Kl. 3 Kl. 13 Lichtschranke Empfänger Kl. 4 Kl. 4 + 12 V dc. Empfänger Kl. 5 Kl. 3 - 12 V dc. 1 2 3 4 5 Sender Kl.
