INSTALLATIoN
Vorbereitungen

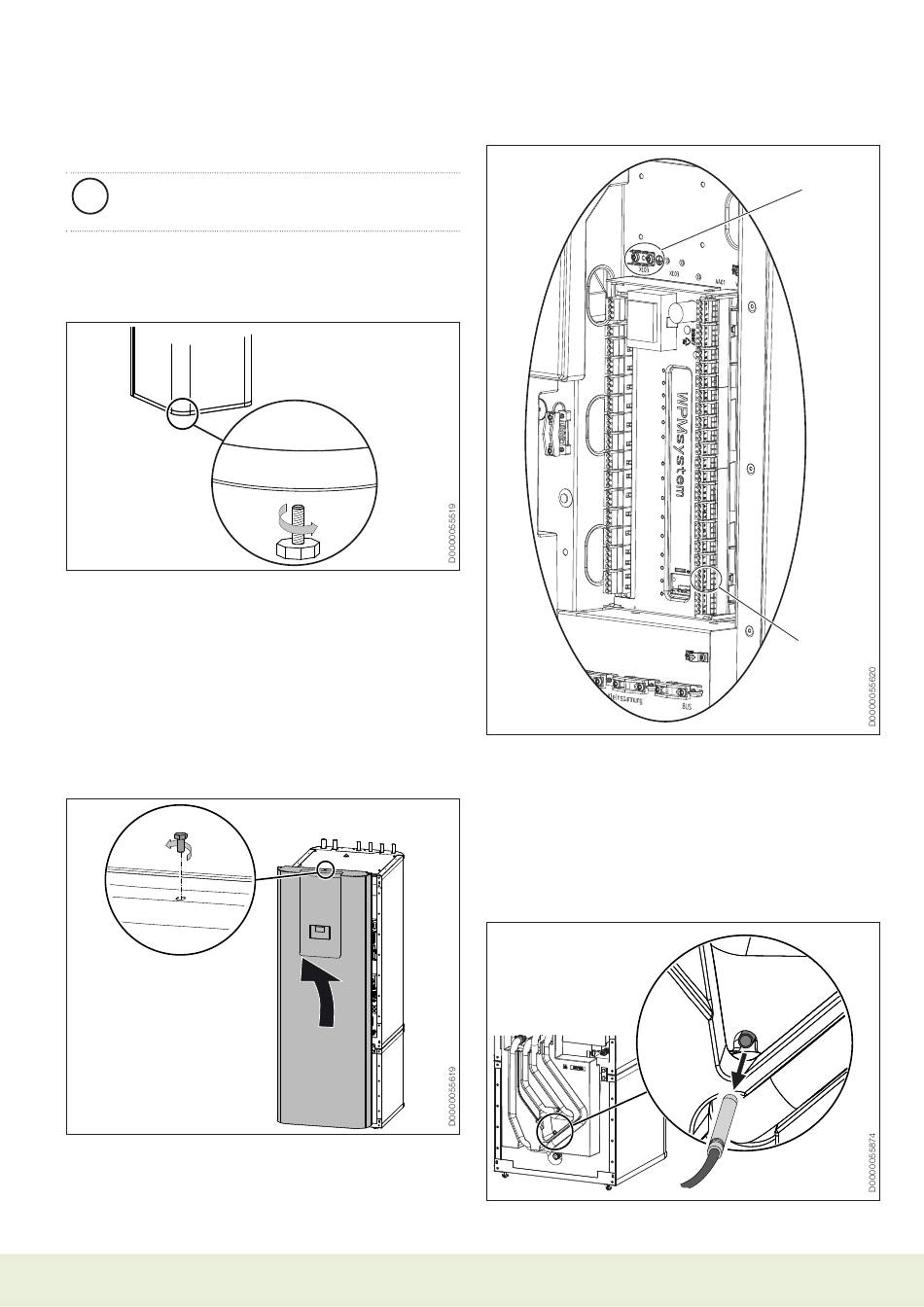

10.2 Transport und Einbringung
Sachschaden
!
Lagern und transportieren Sie das Gerät bei Temperatu-
ren von -20 °C bis +60 °C.
Einbringung
f Schrauben Sie die 4 Schrauben an der Einwegpalette
heraus.
f Kippen Sie das Gerät an und schrauben Sie die beiliegenden
4 Stellfüße ein.
f Heben Sie das Gerät von der Palette. Nutzen Sie die Griff-
mulden an der Unter- und rückseite des Gerätes für besse-
ren Halt beim Transport.
Falls enge Türen oder Gänge die einbringung behindern, können
Sie den oberen vom unteren Geräteteil trennen wie in den folgen-
den Kapiteln beschrieben.
10.2.1 Frontverkleidung demontieren / montieren
Frontverkleidung demontieren
f entfernen Sie die Schraube oben in der Mitte des Gerätes.
f Haken Sie die Frontverkleidung nach oben aus.
www.tecalor.de
f Ziehen Sie den Stecker der elektronischen Baugruppe
Bedienung (AA01-X1.18) und die erdung (Xe03) am wärme-
pumpen-Manager ab.
Frontverkleidung montieren
Montieren Sie die Frontverkleidung in umgekehrter reihenfolge.
10.2.2 Geräteteile trennen / zusammenfügen
Geräteteile trennen
f Ziehen Sie den „Fühler Heizung" am Pufferspeicher heraus.
Xe03
AA01-X1.18
TSBC
7
