INSTALLATIoN
Inbetriebnahme
Sicherheits-Temperaturbegrenzer für
Fußbodenheizung STB-FB (optional)
N
PE
L'
L*
N
PE
N
PE
N
PE

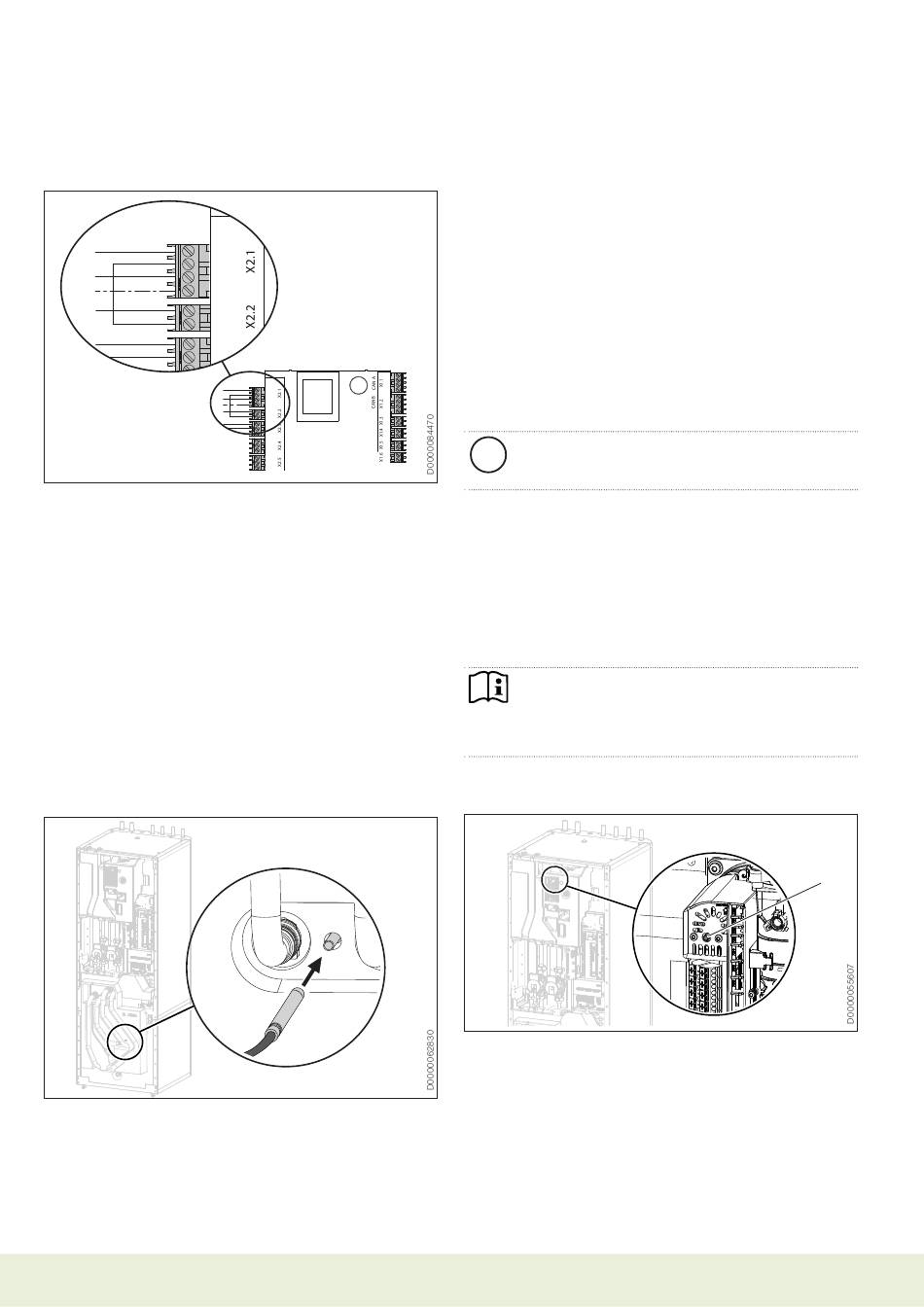

f Entnehmen Sie die Brücke an AA01 zwischen X2.1 (L) und
N
PE
X2.2 (L*).
f Schließen Sie den Sicherheitstemperaturbegrenzer STB-FB
N
an AA01 zwischen X2.1 (L) und X2.2 (L*) an.
12.2 Fühlermontage
12.2.1 Außentemperaturfühler AF PT
f Beachten Sie für die Installation des Außentemperaturfühlers
die Inbetriebnahmeanleitung des wärmepumpen-Managers
(siehe Kapitel „Anschluss externer Komponenten").
12.2.2 Temperaturfühler bei Flächenkühlung (optional)
Bei Flächenkühlung ist die Montage eines als Zubehör erhältlichen
Temperaturfühlers notwendig.
f demontieren Sie die Frontverkleidung (siehe Kapitel „Vor-
bereitungen / Transport und Einbringung / Frontverkleidung
demontieren / montieren).
f Stecken Sie den Temperaturfühler in die Fühlerhülse „Fühler
wP Kühlen optional".
f Schließen Sie den Temperaturfühler an AA01-X1.11 an.
18
TSBC
L
L
L
+
-
L
L
L
H
L
+
N
-
PE
L
H
L'
L*
1
L
2
N
1
L
PE
2
L
1
N
2
PE
AA01
1
L
2
N
PE
L
L
12.3 Fernbedienung
f Beachten Sie für die Installation der Fernbedienung die Inbe-
triebnahmeanleitung des wärmepumpen-Managers (siehe
Kapitel „Anschluss externer Komponenten").
13. Inbetriebnahme
Für die Inbetriebnahme können Sie die kostenpflichtige Unterstüt-
zung unseres Kundendienstes anfordern.
wenn Sie das Gerät gewerblich einsetzen, beachten Sie bei der
Inbetriebnahme ggf. die Festlegungen der Betriebssicherheitsver-
ordnung. weitere Auskünfte hierzu erteilt die zuständige Überwa-
chungsstelle (in Deutschland z. B. TÜV).
13.1 Kontrollen vor Inbetriebnahme des
Wärmepumpen-Managers
Sachschaden
!
Bei Fußbodenheizungen beachten Sie die maximale Sys-
temtemperatur.
f Prüfen Sie, ob die Heizungsanlage mit dem korrekten druck
befüllt ist und der Schnellentlüfter geschlossen ist.
f Prüfen Sie, ob der Außenfühler richtig platziert und ange-
schlossen ist.
f Prüfen Sie, ob der Netzanschluss fachgerecht ausgeführt ist.
f Prüfen Sie, ob die Signalleitung zur wärmepumpe (BUS-Lei-
tung) richtig angeschlossen ist.
Sicherheitstemperaturbegrenzer
Hinweis
Bei Temperaturen unter -15 °C kann der Sicherheitstem-
peraturbegrenzer auslösen. diesen Temperaturen kann
das Gerät schon bei der Lagerung oder beim Transport
ausgesetzt sein.
f Kontrollieren Sie, ob der Sicherheitstemperaturbegrenzer
ausgelöst hat.
1 rück stelltaste des Sicherheitstemperaturbegrenzers
1
