INSTALLATIoN
Vorbereitungen
f Stellen sie den oberen Geräteteil auf einer Unterlage ab, um
Beschädigungen zu vermeiden.

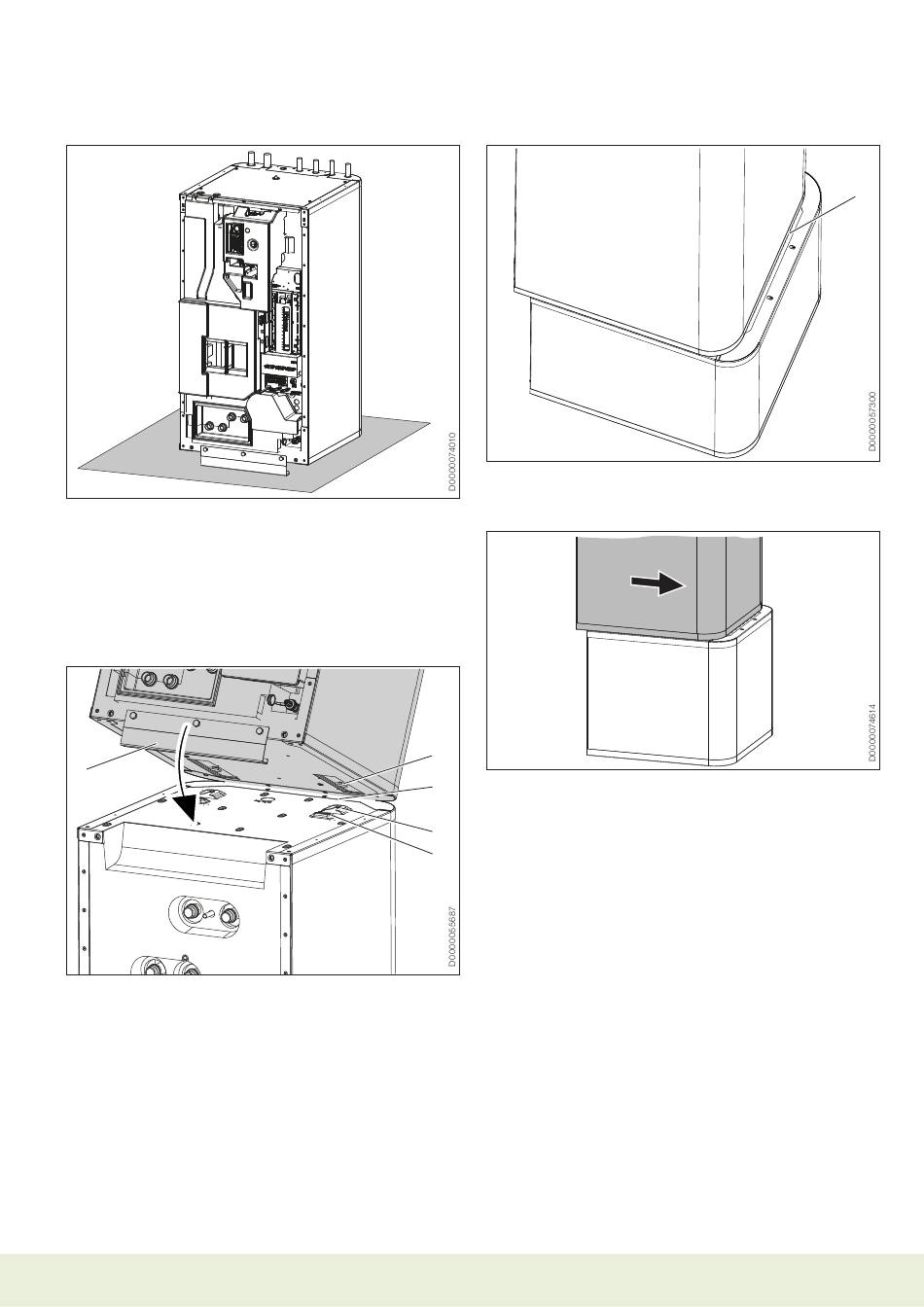

Geräteteile zusammenfügen
Fügen Sie die Geräteteile in umgekehrter reihenfolge zusammen.
die Positionierungshilfen und die Markierung durch eine gestri-
chelte Linie erleichtern das Aufsetzen und einschieben des oberen
Geräteteils in die Führungsnut am unteren Geräteteil:
1
1 Griffschiene
2 Führungsbolzen
3 gestrichelte Linie (Perforation im Blech)
4 Führungsnut
5 Positionierungshilfe
www.tecalor.de
1 gestrichelte Linie (Perforation im Blech)
f Stellen Sie den oberen Geräteteil an der gestrichelten Linie
auf den unteren Geräteteil.
2
f Schieben Sie den oberen Geräteteil nach hinten, bis er bün-
3
dig zum unteren Geräteteil ist. wenn Sie die Geräteteile kor-
rekt zusammenfügen, ist die endposition durch Führungsnut
4
und Führungsbolzen vorgegeben.
f Befestigen Sie die Laschen vorn am Gerät.
5
f Montieren Sie das dämmelement und die
4 Hydraulikschläuche.
f Montieren Sie die Steckverbinder der 4 hydraulischen
Anschlüsse. Achten sie darauf, dass die Federklemmen
einrasten.
f Stecken Sie den „Fühler Heizung" am Pufferspeicher ein.
f Verlegen Sie das Fühlerkabel in der dafür vorgesehenen Füh-
rungsnut im dämmelement.
1
TSBC
