INSTALLATIoN
Vorbereitungen

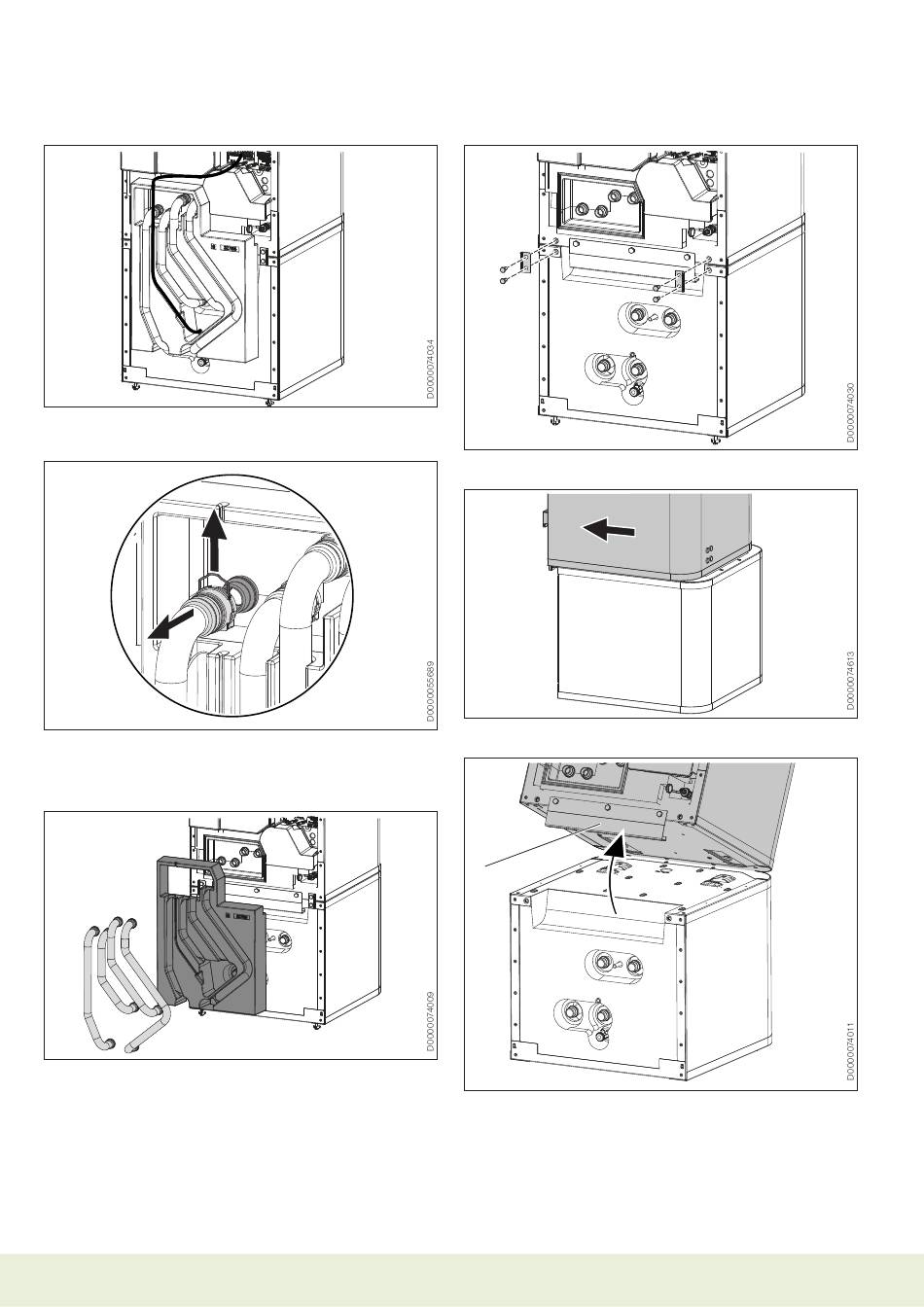

f Lösen Sie das Fühlerkabel aus der Führungsnut im
dämmelement.
f Lösen Sie die Steckverbinder der 4 hydraulischen Anschlüs-
se. Ziehen Sie dazu die Federklemmen mit einem Schrau-
bendreher bis zum Anschlag heraus.
f Ziehen Sie die hydraulischen Anschlüsse nach vorn ab.
f Entnehmen Sie die 4 Hydraulikschläuche und das
dämmelement.
8
TSBC
f Lösen Sie die 4 Schrauben an den Laschen vorn am Gerät.
f Ziehen Sie den oberen Geräteteil nach vorn.
1
1 Griffschiene
f Kippen Sie den oberen Geräteteil nach hinten. Nutzen Sie
die Griffschiene für besseren Halt.
www.tecalor.de
