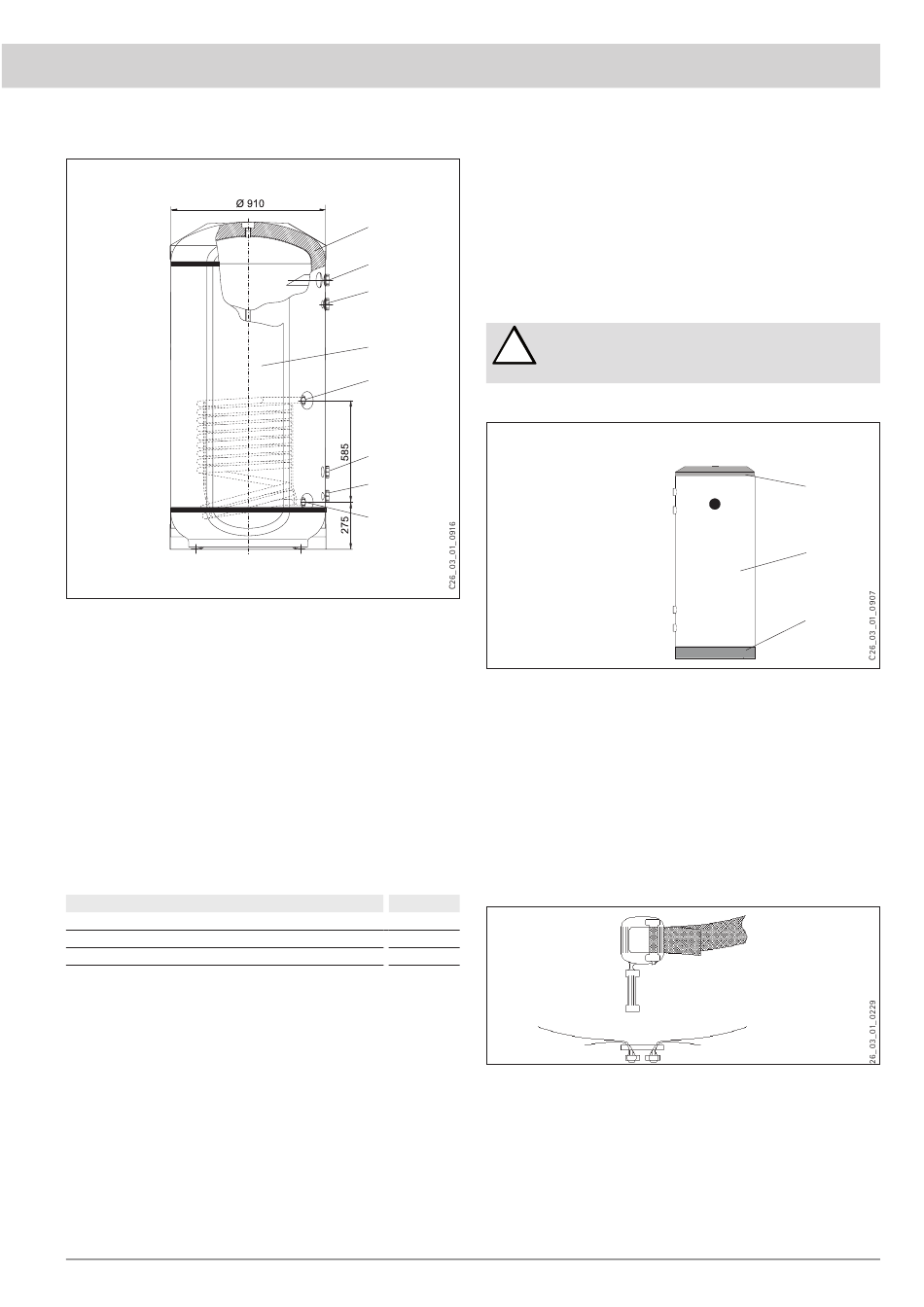

Maße TSP 700 | TSP 700 Sol
Wärmedämmung
12
heizungsvorlauf
13
Wärmepumpenvorlauf
14
Wärmedämm-Segmente
15
vorlauf WT Solar (nur TSP 700 Sol)
16
17 heizungsrücklauf
18 Wärmepumpenrücklauf
19 rücklauf WT Solar (nur TSP 700 Sol)
5.3

Lieferumfang

der lieferumfang umfasst folgende Teile. diese sind in einem Beu-
tel beigepackt.
Bedienungs- und Installationsanleitung
—
aufsteckrosetten für anschlußleitungen
—
5.4 Sonderzubehör
Bezeichnung
einschraubheizkörper BGc
kompaktinstallation WPkI 5
kompaktinstallation WPkI 6
www.tecalor.de
6.

Montage

6.1

Montageort

12
»
achten Sie auf eine ausreichende Tragfähigkeit des Fußbodens
(siehe Tabelle Technische daten).
13
»
Beachten Sie die raumhöhe (siehe Tabelle Technische daten).
14
6.2

Transport

15 !
16
6.2.1 Speicherverkleidung abnehmen
Speicherverkleidung abnehmen
17
18
19
deckel
1
2 Speicherverkleidung
3 Sockelblende
»
nehmen Sie erst den deckel ab und dann die Sockelblende.
6.2.2 TSP 700 | TSP 700 SOL
diese Geräte besitzen seitliche Wärmedämm-Segmente die Sie
abnehmen können. das erleichtert Ihnen den Transport durch enge
Türöffnungen und enge Gänge.
»
entfernen Sie die Befestigungsbänder durch Öffnen der
verschlüsse.
Best.-Nr.
075115
220830
220831
Wenn Sie die Befestigungsbänder wieder anbringen, achten Sie
darauf, dass die verschlüsse im Bereich einer Fuge zwischen den
verkleidungsteilen liegen.
InSTallaTIon
Beschädigungsgefahr!
Für den Transport zum Aufstellort empfehlen wir
Ihnen die Speicherverkleidung abzunehmen.
MonTaGe
1
2
3
TSP plus | TSP | TSP Sol | 5
