INSTALLATIoN
Montage

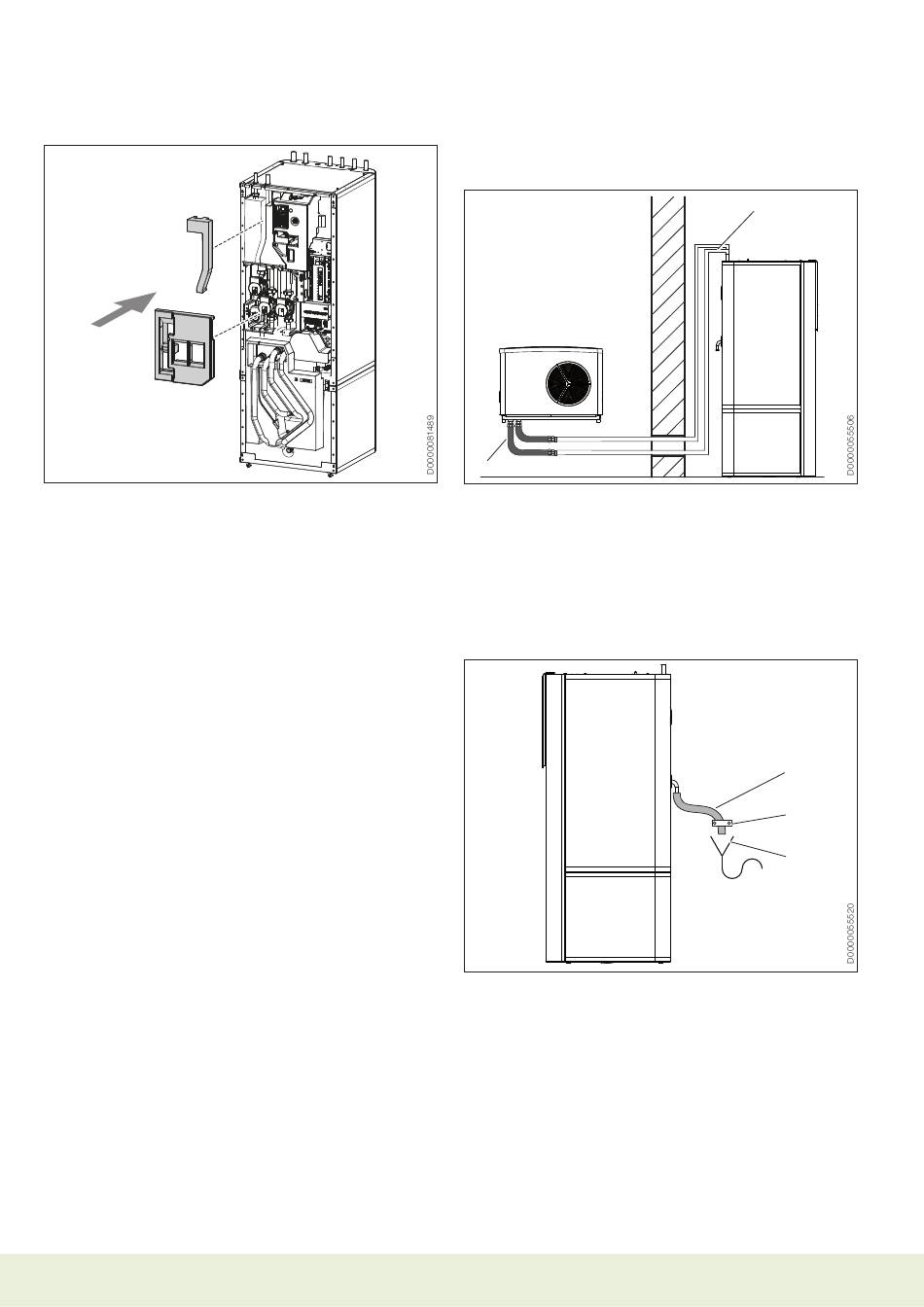

f Setzen Sie die TSBC-seitigen ePS-Formteile ein.
Beachten Sie die einstellungen der Parameter im Menü „eINSTeL-
LUNGEN / HEIZEN / HEIZKREIS 2" in der beiliegenden Bedie-
nungs- und Installationsanleitung des wärmepumpen-Managers.
Elektrischer Anschluss Pumpenbaugruppe
f Siehe Kapitel „Installation / Elektrischer Anschluss / Elektri-
sche Not-/Zusatzheizung und Steuerspannung").
12
TSBC
11.2.3 Anschluss
Installationsbeispiel:
2
1 Heizwasser führende rohrleitung
2 druckschlauch (als Zubehör erhältlich)
f Spülen Sie vor dem Anschließen der wärmepumpe
die Rohrleitungen gründlich durch. Fremdkörper (z. B.
Schweißperlen, rost, Sand, dichtungsmaterial) beeinträchti-
gen die Betriebssicherheit der wärmepumpe.
f Montieren Sie die Heizwasser führenden rohrleitungen
(siehe Kapitel „Technische Daten / Maße und Anschlüsse").
Sicherheitsventil
1 Ablaufschlauch
2 Befestigung (nicht im Lieferumfang)
3 Abfluss (nicht im Lieferumfang)
f dimensionieren Sie den Ablaufschlauch so, dass bei voll ge-
öffnetem Sicherheitsventil das wasser ungehindert ablaufen
kann.
f Stellen Sie sicher, dass der Ablaufschlauch des Sicherheits-
ventils zur Atmosphäre geöffnet ist.
f Verlegen Sie den Ablaufschlauch des Sicherheitsventils mit
einem stetigen Gefälle zum Abfluss.
f Befestigen Sie den Ablaufschlauch, um Schlauchbewegun-
gen bei möglichem wasseraustritt zu verhindern.
1
1
2
3
www.tecalor.de
