INSTALLATIoN
Montage
11.2.2 HSBC-HKM (optional)
Zur erweiterung mit einem gemischten Heizkreis können Sie die als
Zubehör erhältliche Pumpenbaugruppe HSBC-HKM montieren.
: :
Anschlussrohre
: :
vormontierter Anlegetemperaturfühler
: :
Heizkreis-Umwälzpumpe
: :
3-wege-Mischer mit Stellmotor
: :
2 Kunststoff-Fixierhilfen
: :
Bedienungs- und Installationsanleitung der
Heizkreis-Umwälzpumpe

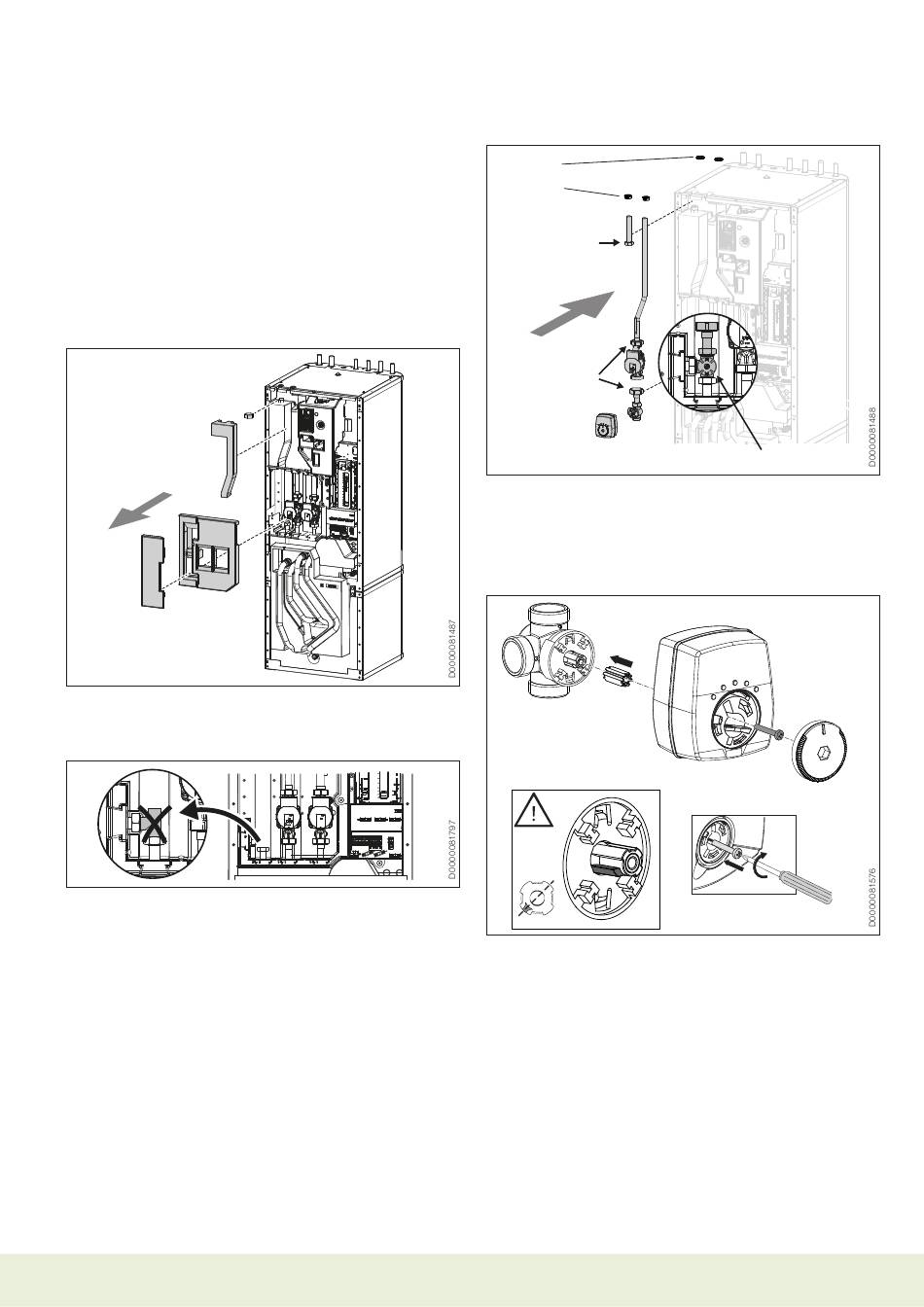

f entnehmen Sie die TSBC-seitigen ePS-Formteile.
f entfernen Sie die Überwurfmutter am Anschluss „Heizung
rücklauf gemischt".
f entfernen Sie das T-Stück am Anschluss „Heizung Vorlauf
gemischt" des Pufferspeichers.
www.tecalor.de
1
2
80 Nm +/- 5
14 Nm +/- 0,5
1 Blindstopfen
2 Kunststoff-Fixierhilfe
f ersetzen Sie die Blindstopfen mit den beiliegenden Kunst-
stoff-Fixierhilfen an den Anschlüssen „Heizung Vorlauf ge-
mischt" und „Heizung rücklauf gemischt".
f Setzen Sie die Anschlussrohre der Pumpenbaugruppe ein.
f Beachten Sie bei der Montage des Stellmotors die korrekte
einbaulage des Antriebsnocken.
3 x 80 Nm +/- 5
1-2 Nm
TSBC
11
