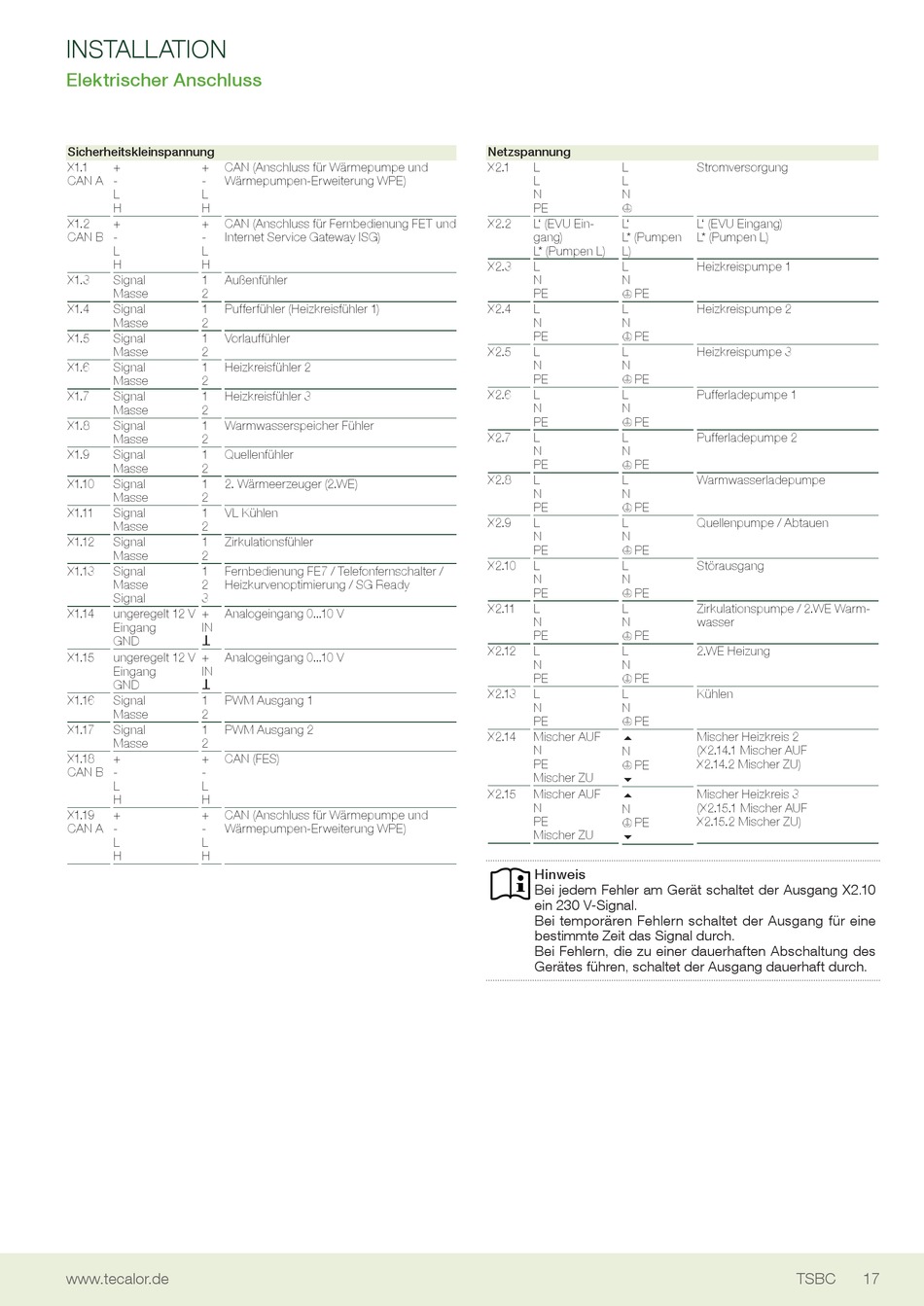

INSTALLATIoN
Elektrischer Anschluss
Sicherheitskleinspannung
X1.1
+
+
CAN (Anschluss für wärmepumpe und
CAN A
-
-
wärmepumpen-erweiterung wPe)
L
L
H
H
X1.2
+
+
CAN (Anschluss für Fernbedienung FeT und
CAN B
-
-
Internet Service Gateway ISG)
L
L
H
H
X1.3
Signal
1
Außenfühler
Masse
2
X1.4
Signal
1
Pufferfühler (Heizkreisfühler 1)
Masse
2
X1.5
Signal
1
Vorlauffühler
Masse
2
X1.6
Signal
1
Heizkreisfühler 2
Masse
2
X1.7
Signal
1
Heizkreisfühler 3
Masse
2
X1.8
Signal
1
warmwasserspeicher Fühler
Masse
2
X1.9
Signal
1
Quellenfühler
Masse
2
X1.10
Signal
1
2. wärmeerzeuger (2.we)
Masse
2
X1.11
Signal
1
VL Kühlen
Masse
2
X1.12
Signal
1
Zirkulationsfühler
Masse
2
X1.13
Signal
1
Fernbedienung FE7 / Telefonfernschalter /
Masse
2
Heizkurvenoptimierung / SG Ready
Signal
3
X1.14
ungeregelt 12 V
+
Analogeingang 0...10 V
eingang
IN
GNd
X1.15
ungeregelt 12 V
+
Analogeingang 0...10 V
eingang
IN
GNd
X1.16
Signal
1
PwM Ausgang 1
Masse
2
X1.17
Signal
1
PwM Ausgang 2
Masse
2
X1.18
+
+
CAN (FeS)
CAN B
-
-
L
L
H
H
X1.19
+
+
CAN (Anschluss für wärmepumpe und
CAN A
-
-
wärmepumpen-erweiterung wPe)
L
L
H
H
www.tecalor.de
Netzspannung
X2.1
L
L
L
L
N
N
Pe
X2.2
L' (eVU ein-
L'
gang)
L* (Pumpen
L* (Pumpen L)
L)
X2.3
L
L
N
N
Pe
Pe
X2.4
L
L
N
N
Pe
Pe
X2.5
L
L
N
N
Pe
Pe
X2.6
L
L
N
N
Pe
Pe
X2.7
L
L
N
N
Pe
Pe
X2.8
L
L
N
N
Pe
Pe
X2.9
L
L
N
N
Pe
Pe
X2.10
L
L
N
N
Pe
Pe
X2.11
L
L
N
N
Pe
Pe
X2.12
L
L
N
N
Pe
Pe
X2.13
L
L
N
N
Pe
Pe
X2.14
Mischer AUF
5
N
N
Pe
Pe
Mischer ZU
6
X2.15
Mischer AUF
5
N
N
Pe
Pe
Mischer ZU
6
Hinweis
Bei jedem Fehler am Gerät schaltet der Ausgang X2.10
ein 230 V-Signal.
Bei temporären Fehlern schaltet der Ausgang für eine
bestimmte Zeit das Signal durch.
Bei Fehlern, die zu einer dauerhaften Abschaltung des
Gerätes führen, schaltet der Ausgang dauerhaft durch.
Stromversorgung
L' (eVU eingang)
L* (Pumpen L)
Heizkreispumpe 1
Heizkreispumpe 2
Heizkreispumpe 3
Pufferladepumpe 1
Pufferladepumpe 2
warmwasserladepumpe
Quellenpumpe / Abtauen
Störausgang
Zirkulationspumpe / 2.WE Warm-
wasser
2.WE Heizung
Kühlen
Mischer Heizkreis 2
( X2.14.1 Mischer AUF
X2.14.2 Mischer ZU )
Mischer Heizkreis 3
( X2.15.1 Mischer AUF
X2.15.2 Mischer ZU )
TSBC
