Introduction
L'E-flite Turbo Timber SWS (Sport Wood Series) 2,0 m est une version plus
® ®
grande et plus sportive du modèle très populaire Turbo Timber 1,5 m, et présente
également les avantages d'une construction en bois légère, rigide et solide !
Enregistrement
Enregistrez votre produit aujourd'hui pour faire partie de
notre liste de diffusion et recevoir les dernières mises à jour
concernant les produits, offres et informations sur E-Flite.
Table des matières

Outils nécessaires ................................................................................................63

Configuration de l'émetteur BNF Basic .................................................................64
Assemblage du modèle ARF/BNF Basic ................................................................65
Conseils généraux pour l'affectation et sécurité intégrée BNF Basic .....................80
Affectation de l'émetteur et du récepteur/Activation et
désactivation de SAFE Select BNF Basic ..............................................................80
Centrage des gouvernes ARF/BNF Basic ..............................................................81
Installation de la batterie et armement du variateur ESC ARF/BNF Basic ..............81
Désignation du commutateur SAFE
Technologie de télémétrie Smart BNF Basic .......................................................82
™
Direction des gouvernes ARF/BNF Basic ..............................................................83
Installation de l'hélice et du cône ARF/BNF Basic .................................................84
Double débattement et coudes de commande ARF/BNF Basic .............................85
Mixage Volet vers Gouverne de profondeur ARF/BNF Basic...................................85
Centre de gravité (CG) ARF/BNF Basic ..................................................................85
Conseils de vol et réparations ARF/BNF Basic ......................................................86
Conseils de vol en mode SAFE Select BNF Basic ..................................................87
Compensation en vol ARF/BNF Basic ...................................................................87
Après le vol ARF/BNF Basic ..................................................................................87
Guide de dépannage AS3X BNF Basic ..................................................................88
Guide de dépannage ARF/BNF Basic ....................................................................88
Pièces de rechange ARF/BNF Basic .....................................................................89
Éléments recommandés ARF/BNF Basic ..............................................................89
Garantie et réparations ........................................................................................90
Informations de contact pour garantie et réparation .............................................90
Informations IC ....................................................................................................91
Informations de conformité pour l'Union européenne ...........................................91
Select BNF Basic .........................................82
®
Spécifications
Envergure
2032 mm (80,0 po)
d'aile
Longueur 1422 mm (55,98 po)
Sans batterie : 3468 g
Poids
Avec batterie 5000 mAh 6S recommandée : 4216 g (148,7 oz)
Équipement inclus (BNF Basic)
Récepteur de télémétrie 8 canaux SAFE
Récepteur
Spektrum
™
Variateur ESC Smart sans balais Avian 100 A, 3S-6S : IC5
Variateur ESC
(SPMXAE1100)
Moteur à cage tournante sans balais Avian 5055-500 kV
Moteurs
(SPMXAM4740)
Hélice
16 x 6E (EFLP71764)
Servos (6) Servo numérique HT A6380 H-T/H-S (SPMSA6380)
Équipement recommandé
Récepteur de télémétrie 8 canaux SAFE
Émetteur
Spektrum
™
Batterie de vol 5000 mAh 6S 22,2 V Smart G2 50C ; IC3 (SPMX56S50)
Chargeur de
Chargeur Smart CA 2 x 100 W G2 S2100 (SPMXC2000)
batterie
Batteries facultatives
SPMX76S30 7000 mAh 6S 22,2 V Smart G2 30C ;
SPMX56S50 5000 mAh 6S 22,2 V Smart G2 50C ;

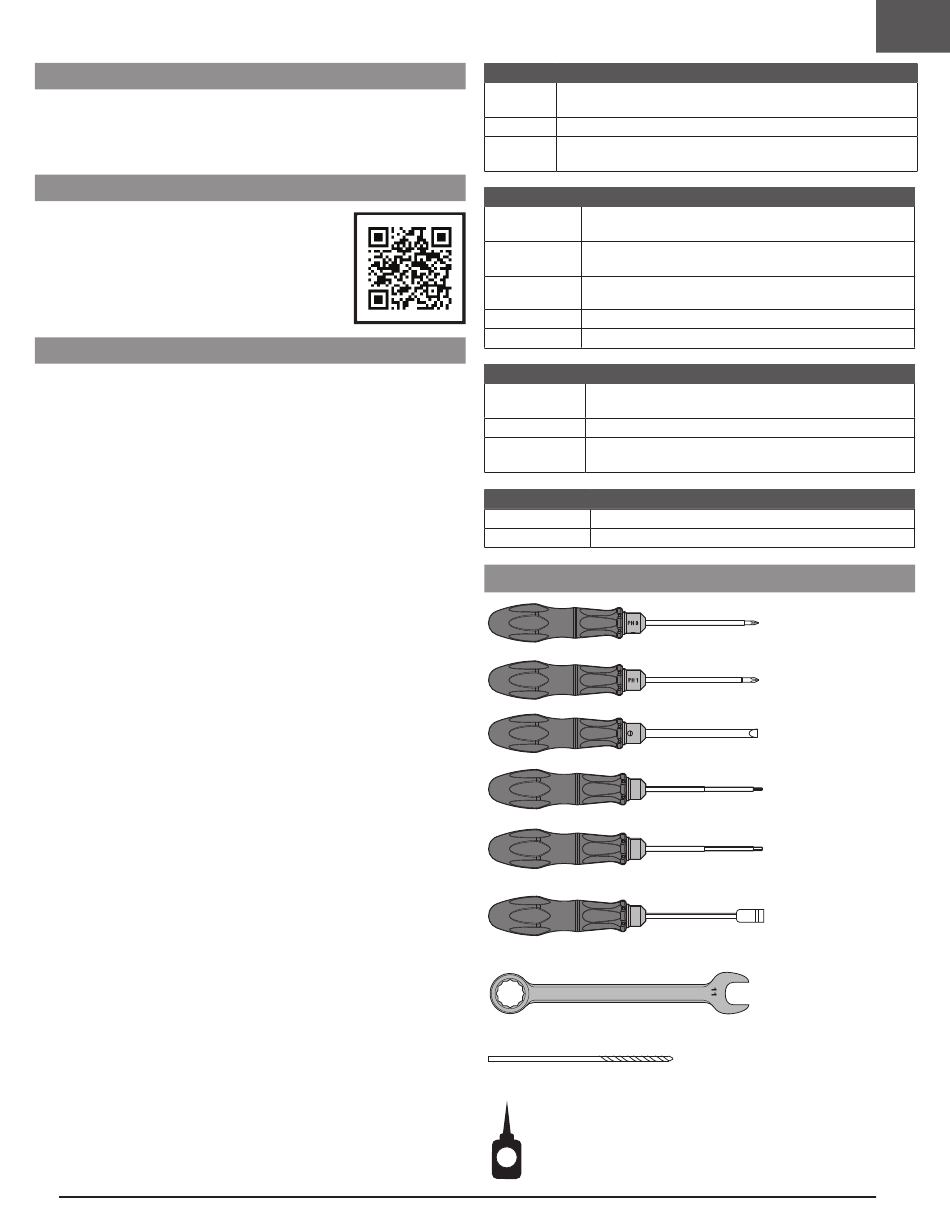

Outils nécessaires
6
1.5
2.5
5.5
FR
et AS3X AR8360T
® ®
et AS3X AR8360T
® ®
• Tournevis cruciforme
(PH n° 0)
• Tournevis cruciforme
(PH n° 1)
• Tournevis pour vis
à tête fendue
• Tournevis pour vis à
six pans de 1,5 mm
• Tournevis pour vis à
six pans de 2,5 mm
• Tourne-écrou de 5,5 mm
• Clé à molette ou
de 12 mm
• Foret de 2 mm (5/32")
et perceuse (en option)
• Colle CA
(cyanoacrylate) fine
