Scelta e installazione del ricevitore ARF
Per questo modello si consiglia un ricevitore Spektrum AR8630T. Se si sceglie
di installare un ricevitore diverso, assicurarsi che si tratti di un modello a piena
portata con almeno 6 canali. Fare riferimento al manuale del ricevitore in uso per le
istruzioni di installazione e uso.
Installazione di AR8630T
1. Collegare i servi, le prolunghe e l'ESC alle rispettive porte del ricevitore
utilizzando la tabella a destra.
2. Collegare il cablaggio delle luci alla porta del canale 5 non utilizzata.

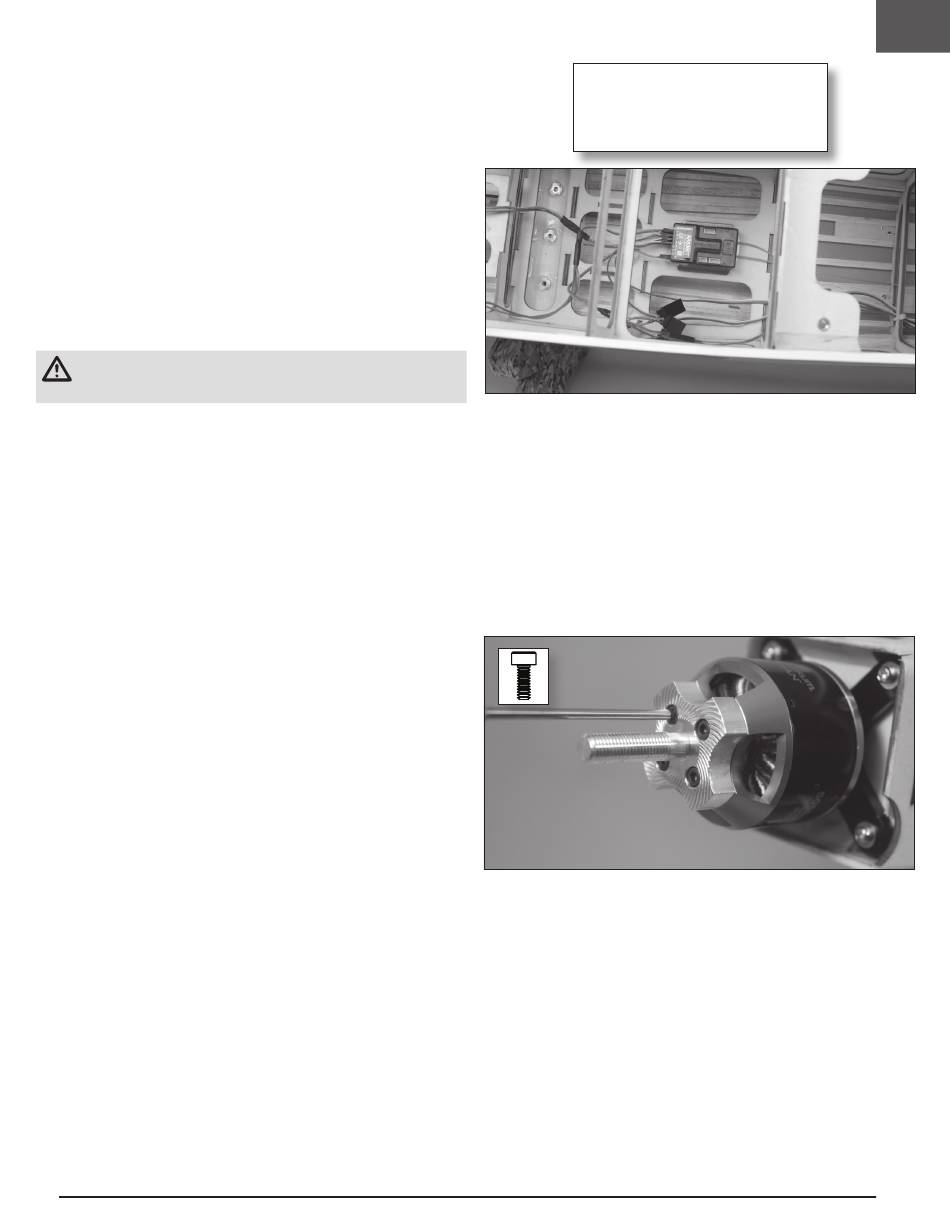

3. Utilizzando del nastro biadesivo di alta qualità (non incluso), montare il
ricevitore sull'area piatta all'interno della fusoliera come mostrato. Il ricevitore
deve essere montato con l'orientamento indicato, parallelo alla lunghezza
della fusoliera, con le porte dei servi rivolte verso la parte anteriore dell'aereo.
L'orientamento del ricevitore è di importanza critica per tutte le configurazioni
dei sistemi AS3X e SAFE.
ATTENZIONE: l'installazione errata del ricevitore può causare perdita di
controllo e schianto al suolo.

Installazione dell'adattatore per eliche ARF/BNF Basic

1. Rimuovere la rondella e il dado dall'adattatore dell'elica. Applicare una goccia
di frenafiletti su ciascuna delle quattro viti a testa cilindrica M3 x 8. Montare
l'adattatore dell'elica sul motore con quattro viti a testa cilindrica M3 x 8 mm
utilizzando un cacciavite esagonale da 2,5 mm.
Assegnazione porte
AR8630T
BND/PRG/SRXL2
1 = Manetta 4 = Timone
2 = Alettoni 5 = Luci
3 = Equilibratore 6 = Flap
