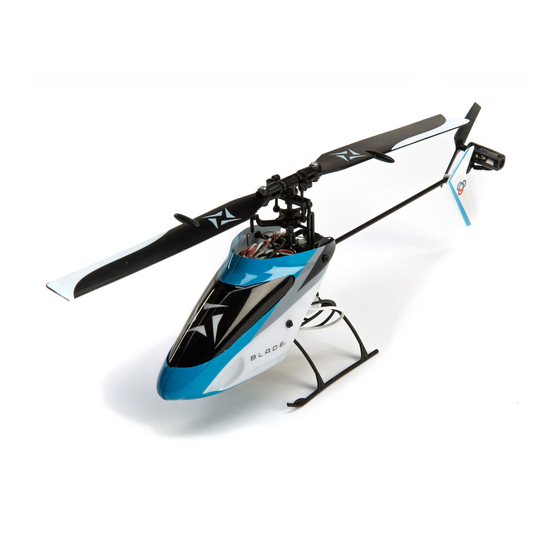

Inhaltszusammenfassung für Horizon Hobby BLADE NANO S3

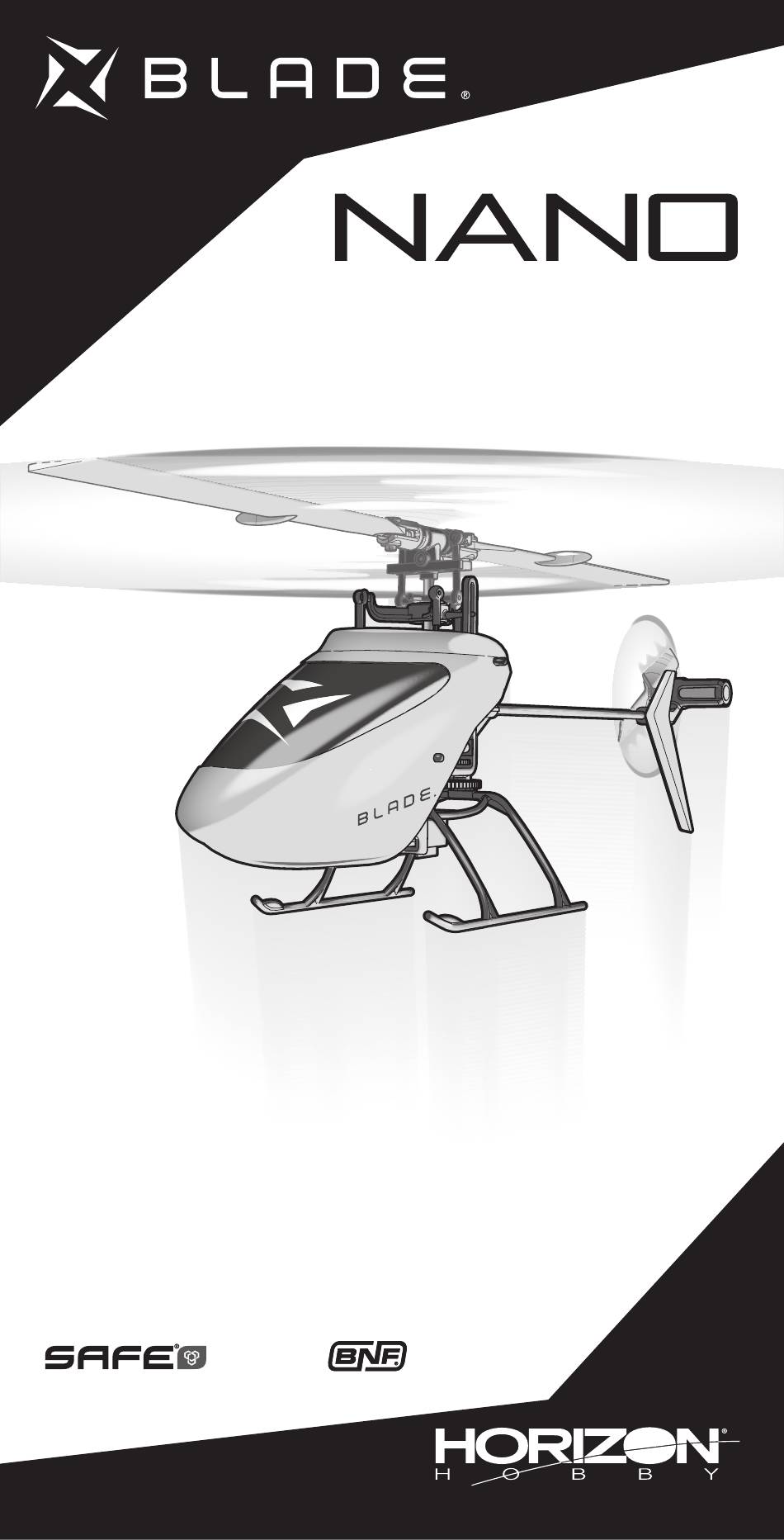

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di istruzioni...
-
Seite 2: Spezielle Bedeutungen
Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. -
Seite 3: Inhaltsverzeichnis
Spezifikationen 200mm 197mm Länge Hauptrotordurchmesser 79mm 40mm Höhe Heckrotordurchmesser Sie können Ihr Produkt online unter Fluggewicht www.bladehelis.com registrieren. Ausstattung Rumpf Blade Nano S3 Inklusive Inklusive Motor Brushed Eingebaut Eingebaut Flybarless 3-in-1 Kontrollboard mit SAFE Eingebaut Eingebaut Kontrollboard Technologie Akku 150mAh 1S 3.7V 45C Li-Po Akku Inklusive Erforderlich Ladegerät... -
Seite 4: Laden Des Flugakkus
Produktfehlfunktionen führen, die Personen- • Vor dem Laden den Akku überprüfen. oder Sachschäden verursachen können. Bei • Den Akku stets von allen Materialien Fragen zur Kompatibilität bitte Horizon Hobby fernhalten, die durch Hitze beschädigt oder einen Vertragshändler kontaktieren. werden könnten. -
Seite 5: Sendereinstellungen (Bnf)
Sendereinstellungen (BNF) DX series, NX series, IX series Systemeinstellung Funktionsliste Modelltyp Servoeinstellung HELI Taumelscheibe Normal Kanal Umkehr Kanal Umkehr 100/100 Normal PIT K6 100/100 Normal Flugzustand Setup Quer 100/100 Normal 100/100 Normal Schalter 1 Schalter B Höhe 100/100 Normal 100/100 Normal Schalter 2 Inhibit... -
Seite 6: Led-Anzeige
Seitenruder Querruder Modus Querruder- Seitenruder- Höhenruder- (links/rechts) Gas trimm (links/rechts) trimm trimm trimm Höhenruder Gas (auf/ab) (auf/ab) Querruder Seitenruder Modus Höhenruder- Querruder- Seitenruder- (links/rechts) Gas trimm (links/rechts) Höhenruder trimm trimm trimm Gas (auf/ab) (auf/ab) Sensivität der Kontrollen Die Sensivität der Kontrollen kann durch drücken und lösen des rechten Steuerknüppels geändert werden. -
Seite 7: Binden Von Sender Und Empfänger
Stellung gebracht wird und der Stunt Mode Schalter nicht in die Position 0 geschaltet ist. Sollten Probleme auftreten lesen Sie bitte im Leitfaden zur Problemlösung nach. Kontaktieren Sie falls notwendig den technischen Service von Horizon Hobby. Kontrolltests Versichern Sie sich, dass die Gas aus Funkti-... -
Seite 8: Einführung In Die Hauptsteuerfunktionen
Querruder Rückansicht Rückansicht Querruder nach links Querruder nach rechts Kollektive Pitch Links Seitenansicht Links Seitenansicht Kollektive Pitch oben Kollektive Pitch unten Einführung in die Hauptsteuerfunktionen Wenn Ihnen die Steuerung Ihres Nano S3 noch nicht geläufig ist, nehmen Sie sich bitte ein paar Minuten Zeit, um sich mit ihr vertraut zu machen, bevor Sie Ihren ersten Flug versuchen. -
Seite 9: Flugmodes
Querruder Rückansicht Rückansicht Links Rechts Querruder nach links Querruder nach rechts Flugmodes Der Nano S3 RTF wird mit dem Blade MLP- • Das Modell richtet sich NICHT auf wenn die 6DSM Sender geliefert. Der Sender ist mit Steuerknüppel losgelassen werden. einem Flugzustandsschalter ausgerüstet, der •... -
Seite 10: Panikrettung
Panikrettung HINWEIS: Stellen Sie bitte sicher bevor Sollten Sie in einem beliebigen Mode Gefahr laufen die Kontrolle zu verlieren, drücken Sie den Panikschalter loslassen, dass der und halten Sie den Binde / Panikschalter Pitch / Gashebel wieder auf 50% steht. Ein und bringen die Steuerhebel in die neutrale negativer Pitchwert führt zum schnellen Position. -
Seite 11: Niederspannungsabschaltung (Lvc)
Steuereingaben mit dem Hubschrauber HINWEIS: Wiederholtes fliegen in die bewegen. So bringt der der Steuerbefehl Niederspannungsabschaltung beschädigt Nicken /Vorwärts unabhängig von der Posi- den Akku. tion des Hubschraubers immer die Nase Landen des Hubschraubers zum nicken. Reduzieren Sie im niedrigen Schwebeflug Niederspannungsabschaltung (LVC) das Gas um zu landen. -
Seite 12: Driftkalibrierung
Problem Mögliche Ursache Lösung Schalten Sie den Sender aus und brin- Sender ist während des gen in weiter weg vom Luftfahrzeug, Bindevorganges zu nah am trennen und verbinden den Flugakku Luftfahrzeug erneut und folgen den Bindeanwei- LED auf dem Emp- sungen. -
Seite 13: Explosionszeichnung Und Teileliste
Explosionszeichnung und Teileliste... -
Seite 14: Optionale Teile
Teile-Nr. Beschreibung 1 BLH01301 Nano S3 Haupttafel 2 BLH2402 nCP S Hauptmotor 3 BLH1302 Nano S2 Hauptrahmen aus Kunststoff 4 BLH1304 Nano S2 Heckflosse 5 SPMSH2027L DSV40LBC-35 Servo *1 6 SPMSH2028L DSV40LBC-50 Servo *1 7 BLH1303 Nano S2 Kanzel 8 BLH3302 Nano CP X Heckausleger und Motor 9 BLH3603 Heckrotor... -
Seite 15: Garantie Und Service Informationen
Fernsteuerung. Zusammenhang mit dem Produkt stehen Garantiezeitraum verantwortlich, unabhängig ab ein Anspruch im Exklusive Garantie Horizon Hobby LLC (Horizon) Zusammenhang mit einem Vertrag, der Garantie garantiert, dass dasgekaufte Produkt frei oder der Gewährleistung erhoben werden. von Material- und Montagefehlern ist. Der Horizon wird darüber hinaus keine Ansprüche... -
Seite 16: Garantie Und Service Kontaktinformationen
