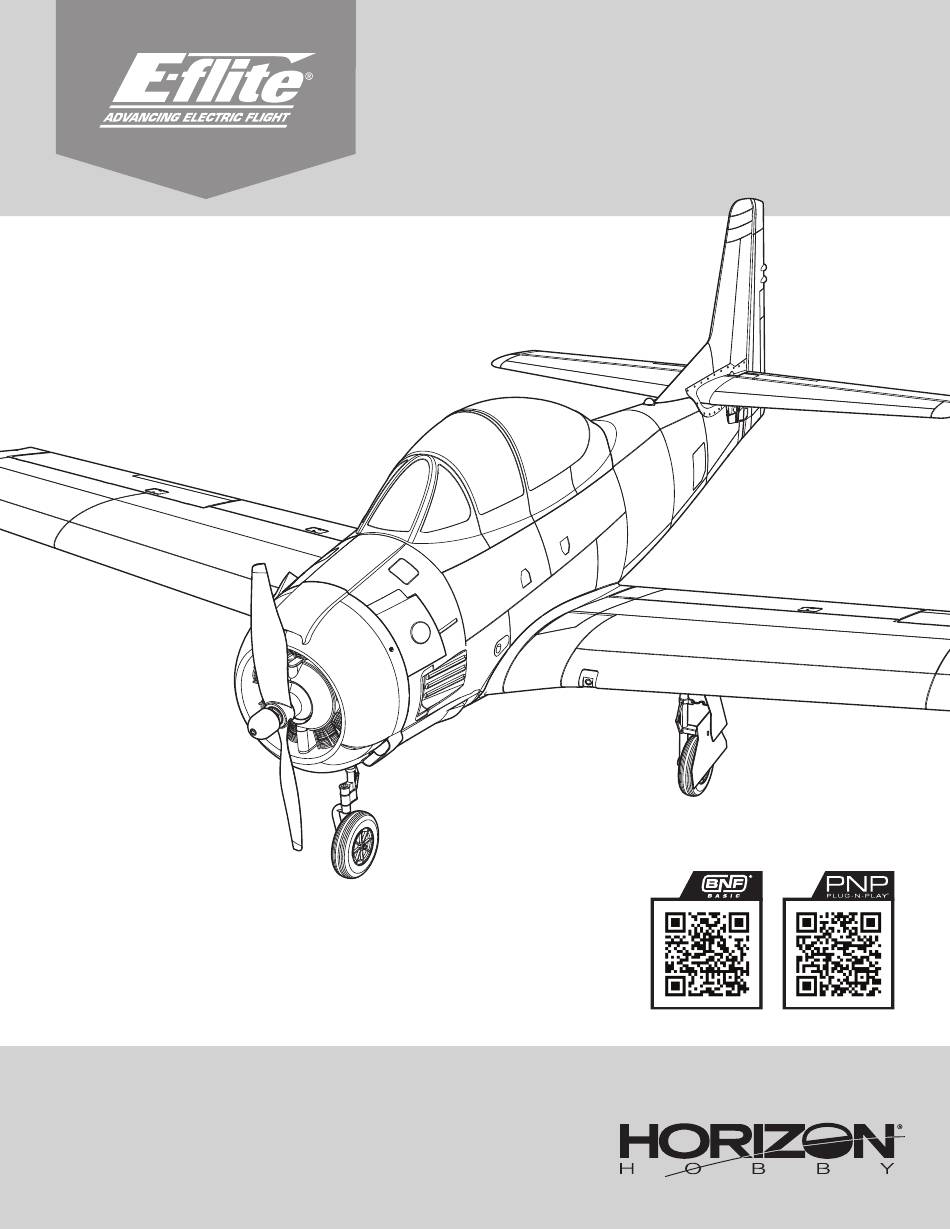

Carbon-Z
T-28 2.0m
®
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
EFL013550
EFL013575
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
163032
Created 10/22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby E-flite Carbon-Z T-28 2.0m
Inhaltszusammenfassung für Horizon Hobby E-flite Carbon-Z T-28 2.0m
- Seite 1 Carbon-Z T-28 2.0m ® Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher. Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la page du produit pour obtenir les informations les plus récentes sur le manuel.
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Wird das Produkt nicht sicher und umsichtig verwendet, so könnten Verletzungen oder Schäden am Produkt oder anderem Eigentum entstehen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. -
Seite 3: Inhaltsverzeichnis
Registrierung Spezifikationen Spannweite 1980 mm Registrieren Sie Ihr Produkt heute, um zu unserer Länge 1620 mm Mailing-Liste zu gehören und mit Produktaktualisierungen Ohne Akku: 4729 g Angeboten und E-Flite News auf dem neuesten Stand zu Gewicht Mit empfohlenem 6S 5000mAh Flug-Akku: 5463 g sein. Enthaltene Ausrüstung Spektrum AR637TA SAFE mit 6 Kanälen und AS3X Empfänger... -
Seite 4: Konfiguration Des Senders
Konfiguration des Senders WICHTIG: Nach dem Einrichten des Modells immer den Sender und Empfänger Computergestützte Senderkonfiguration erneut binden, um die gewünschten Failsafe-Positionen einzurichten. (DX6e‡, DX6‡, DX7, DX7S, DX8, DX8e, DX9, DX10t, DX18, DX20, iX12, iX14, WICHTIG: Mischwerte von Klappe zu Höhenruder, Ruderausschlag, duale iX20, NX6, NX8 und NX10) Geschwindigkeiten, CG-Bereich sind die empfohlenen STARTEINSTELLUNGEN Jede Senderprogrammierung mit einem leeren ACRO-Modell beginnen (Modell... -
Seite 5: Baugruppe Fluggerät
Baugruppe Fluggerät Montage von Motor und Propeller 1. Den Motor mit einem 3-mm-Sechskantschlüssel und vier M4 x 45 mm- Flachkopfschrauben am Rumpf befestigen. 2. Die Aderfarben der Motordrähte korrekt mit den Drähten des Geschwindigkeitsreglers verbinden. 3. Die Motorhaube wird mit einem PH#0-Kreuzschlitzschraubendreher und drei M2 x 8 mm-Flachkopfschrauben am Rumpf befestigen. -
Seite 6: Montage Des Höhenleitwerks
Montage des Seitenleitwerks 1. Den Seitenruder- und Höhenruderservo mit der Servoverlängerung im Rumpf verbinden. 2. Das zusammengebaute Seitenleitwerk in den Schlitz am Rumpf schieben. ACHTUNG: Die Kabel beim Befestigen des Seitenleitwerks am Rumpf NICHT zusammendrücken oder anderweitig beschädigen. 3. Das Seitenleitwerk mit einem 2 mm Sechskantschlüssel, einer M3 X 75mm Flachkopfschraube und einer M3 X 40 mm Flachkopfschraube am Rumpf sichern. -
Seite 7: Montage Der Tragfläche
4. Das Z-förmig gebogene Ende des Höhenrudergestänges entsprechend der Abbildung in das mittlere Loch des Höhenruderservoarms schieben. 5. Das Gabelkopfende am zweitäußersten Loch auf dem Steuerhorn des Höhenruders anbringen. ACHTUNG: Überprüfen, ob die Gummihülse richtig auf dem Gabelkopf angebracht ist. Wird die Hülse nicht ordnungsgemäß angebracht, kann sich der Gabelkopf im Flug öffnen und einen Verlust der Kontrolle über das Flugzeug verursachen. - Seite 8 4. Zwei Flügelverbindungsklammern entsprechend der Abbildung an der Unterseite der Tragflächen anbringen, um die Flügelteile miteinander zu verbinden. TIPP: Die Klammern für die Flügelverbindungen haben einen Pfeil auf der Unterseite. Der Pfeil sollte zur Vorderseite der Tragfläche zeigen. 5. Die Kanzelabdeckung vom Rumpf entfernen, indem der Riegel zurückgezogen und die Rückseite der Abdeckung angehoben wird.
-
Seite 9: Montage Des Akkus Und Aktivierung Des Geschwindigkeitsreglers
Montage des Akkus und Aktivierung des Geschwindigkeitsreglers Wir empfehlen das Spektrum 5000 mAh 6S 22,2 V Smart G2 30C (SPMX56S30). Siehe Optionale Teileliste zu weiteren empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, sollte der Akku in Bezug auf Kapazität, Abmessungen und Gewicht innerhalb des Bereichs der empfohlenen Akkupacks liegen, um in den Rumpf zu passen. -
Seite 10: Failsafe Und Allgemeine Tipps Für Die Binding
Failsafe und allgemeine Tipps für die Binding • Der mitgelieferte Sender wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen für programmiert. Nach dem Austausch des Empfängers sind die Anweisungen zur den Empfänger bei, bis eine neue Bindung erfolgt. ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 11: Schalterbelegung Von Safe Select
Schalterbelegung von SAFE Select Zuweisen eines Schalters Sobald SAFE Select aktiviert ist, können Sie sich dafür entscheiden, Vollzeit im SAFE-Modus zu fliegen, oder einen Schalter zuweisen. Jeder Schalter auf jedem 1. Schalten Sie den Sender ein. Kanal zwischen 5 und 9 lässt sich auf Ihrem Sender verwenden. 2. -
Seite 12: Zentrieren Der Kontrollen
Zentrieren der Kontrollen Überprüfen Sie nach dem Zusammenbau und Programmierung des Senders ob alle Ruder zentriert sind. Sollten diese nicht zentriert sein, zentrieren Sie diese mechanisch mit den Anlenkungen. Stellen Sie nach dem Binden die Trimmungen und Subtrimmungen auf 0 und justieren dann die Anlenkungen um die Ruder zu zentrieren. -
Seite 13: Trimmung Im Flug
Trimmung im Flug Trimmen Sie während des ersten Fluges das Flugzeug bei 3/4 Gas aus. Führen Sie stets nur kleine Trimmeingaben durch um das Flugzeug gerade auszurichten. Berühren Sie nach der Trimmeingabe für 3 Sekunden nicht die Steuerknüppel. Dieses ermöglicht es dem Empfänger die korrekten Einstellungen zur Verbesserung des AS3X Systems zu lernen. -
Seite 14: Auswahl Und Montage Des Pnp-(Plug And Play)-Empfängers
Auswahl und Montage des PNP-(Plug and Play)-Empfängers Der empfohlene Empfänger für dieses Fluggerät ist der Spektrum AR637T. Wird ein anderer Empfänger montiert, dann sicherstellen, dass es sich dabei zumindest um einen kompletten Empfänger mit 6 Kanälen handelt. Zur korrekten Montage und Bedienung, siehe Empfängeranleitung. -
Seite 15: As3X Fehlerbehebung
AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Geschwindigkeit zu hoch Reduzieren Sie die Geschwindigkeit Beschädigter Propeller oder Spinner Ersetzen Sie den Propeller oder Spinner Propeller nicht gewuchtet Wuchten Sie den Propeller. Stellen Sie den Gainwert passend zu den Flugbedingungen ein (Wind,Drift, lokale Geänderte Flugbedingungen Bedingungen Luftfeuchtigkeit, Temperatur etc..) Motorvibrationen... -
Seite 16: Ersatzteile
Garantiezeitraum Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den Austausch liegt nur bei Horizon. -
Seite 17: Garantie Und Service Kontaktinformationen
Richtlinie über Funkanlagen 2014/53/EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 2904 Research Road 3-Richtlinie - Änderung 2011/65 / EU-Anhang II 2015/863. Champaign, IL 61822 USA EFL CZ T28 PNP (EFL013575): Hiermit erklärt Horizon Hobby, LLC, dass das Offizieller EU-Importeur: Gerät den folgenden Richtlinien entspricht:EU-Richtlinie über elektromagnetische Horizon Hobby, GmbH Verträglichkeit 2014/30/EU;... - Seite 18 © 2022 Horizon Hobby, LLC. E-flite, Carbon-Z, AS3X, SAFE, the SAFE logo, DSM, DSM2, DSMX, the DSMX logo, Bind-N-Fly, the BNF logo, Plug-N-Play, Z-Foam, ModelMatch, IC3, IC5 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
