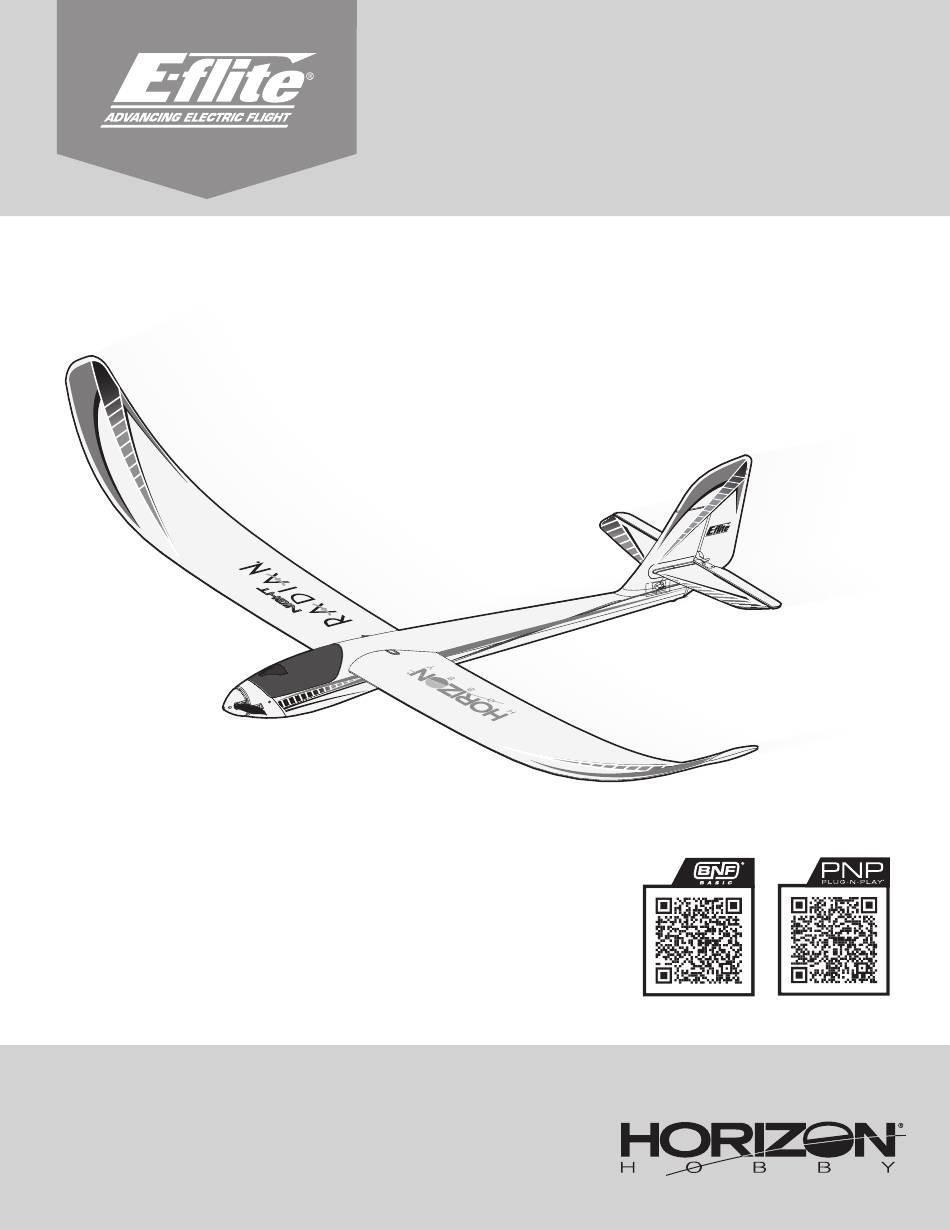

Night Radian 2.0m
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite
die Quicklinks Handbücher und Unterstützung, um die aktuellsten
Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support
sur la page du produit pour obtenir les informations les plus récentes sur
le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto
EFL36500
EFL36750
dalla pagina del prodotto per le informazioni manuali più aggiornate.
Instruction Manual
Bedienungsanleitung
Manuel d'utilisation
Manuale di Istruzioni
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby E-flite Night Radian EFL36500
Inhaltszusammenfassung für Horizon Hobby E-flite Night Radian EFL36500
- Seite 1 Night Radian 2.0m Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Erklärung Der Begriffe
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Quick Start Information Zum Einstellen Ihres Senders Senderkonfiguration benutzen Sie das Setup Diagramm Niedrige Ge- Hohe Ge- schwindig- schwindigkeit keit 100% Duale Höhenruder: p13 mm p10 mm Geschwindigkeiten q13 mm q10 mm 100% Seitenruder: 33mm 24mm 33mm 24mm Höhenruder: Exponentiell Seitenruder: 80 mm(+/- 5 mm) hinter der Vorderkante an der Schwerpunkt (CG) Tragflächenwurzel. -
Seite 4: Safe Select-Technologie (Bnf Basic)
SAFE Select-Technologie (BNF Basic) Die BNF Basic-Version dieses Flugzeugs verfügt über die SAFE Select-Technologie, die SAFE Select kann auf drei Arten konfiguriert werden. im Flug einen zusätzlichen Schutz bietet. Verwenden Sie die folgenden Anweisungen, • SAFE Select Off: Immer im AS3X-Modus um das SAFE Select-System zu aktivieren und einem Switch zuzuweisen. -
Seite 5: Zusammenbau Des Modells
Zusammenbau des Modells Montage des Hecks 1. Die Höhenflosse (A) in den Schlitz am Rumpf schieben. 2. Die Höhenflosse zentrieren und dann mit den 4 mitgelieferten tooltip Klettbandstücken (B) sichern. 3. Den LED-Stecker des Höhenleitwerks an den im Rumpf installierten LED- Stecker anschließen. -
Seite 6: Led Controller
LED Controller Der LED-Controller (A) bietet die Fähigkeit zum Ändern der Lichtmuster und de Geschwindigkeit sowie das Ein- und Ausschalten der Beleuchtung mit dem angebrachten Ein/Aus-Schalter (B). 1. Schalter 1 bewegt sich rückwärts durch die LED-Musterliste. 2. Schalter 2 geht durch alle 7 Geschwindigkeitseinstellungen 3. -
Seite 7: Failsafe Und Allgemeine Tipps Für Die Binding
Failsafe und allgemeine Tipps für die Binding • Der mitgelieferte Sender wurde speziell für den Betrieb dieses Fluggeräts • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen programmiert. Nach dem Austausch des Empfängers sind die Anweisungen für den Empfänger bei, bis eine neue Bindung erfolgt. zur ordnungsgemäßen Einrichtung dem Empfängerhandbuch zu entnehmen. -
Seite 8: Einsetzen Des Akkus Und Armieren Den Reglers
Einsetzen des Akkus und armieren den Reglers Battery Selection Ein 3S 2200 mAh LiPo-Akku ist erforderlich. Empfohlen wird der Spektrum 2200 mAh 11,1 V 3S 30C IC3 LiPo-Akku (SPMX22003S30). Siehe Optionale Teileliste zu weiteren empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem E-flite LiPo-Akkupack entsprechen, damit er in den Rumpf passt. -
Seite 9: Horn- Und Servoarm-Einstellungen
Flaps Flaps Flaps Horn- und Servoarm-Einstellungen Die Tabelle rechts zeigt die werksseitigen Einstellungen der Steuerhörner und Werkseinstellungen Steuerhörner Servoarme Servorarme. Das Flugzeug auf den Werkseinstellungen fliegen, ehe Änderungen Elevator Flaps vorgenommen werden. Elevator Elevator HINWEIS: Werden die Werkseinstellungen der Steuerausschläge geändert, Höhenruder so müssen ggf. -
Seite 10: Smart Technology™ Telemetrie
Smart Technology™ Telemetrie Zum Anzeigen von Smart-Telemetrie: Dieses Flugzeug ist im Geschwindigkeitsregler und Empfänger mit Spektrum Smart-Technologie ausgestattet, die Telemetrie-Informationen wie Akkuspannung 1. Beginnen Sie mit dem an den Empfänger gebundenen Sender. und Temperatur bereitstellen kann. Zur Nutzung der Smart-Technologie benötigen Sie einen kompatiblen Sender. -
Seite 11: As3X Kontrolltest
AS3X Kontrolltest This test ensures that the AS3X control system is functioning properly. Assemble Flugzeug bewegung AS3X Reaktion the aircraft and bind your transmitter to the receiver before performing this test. 1. Erhöhen Sie das Gas etwas über 25% und gehen Sie dann wieder auf Gas (Motor) aus um das AS3X zu aktivieren. -
Seite 12: Flugtipps Und Reparaturen
Flugtipps und Reparaturen Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen HINWEIS: Steht ein Absturz unmittelbar bevor, die Gaszufuhr senken und konsultieren. komplett trimmen. Wird dies unterlassen, können zusätzliche Schäden am Flugwerk sowie Schäden am Geschwindigkeitsregler und Motor auftreten. Reichweitentest für das Funksystem durchführen HINWEIS: Nach einem Absturz immer sicherstellen, dass der Empfänger im Vor dem Fliegen einen Reichweitentest für das Funksystem durchführen. -
Seite 13: Tipps Für Das Fliegen Mit Safe Select
Tipps für das Fliegen mit SAFE Select Unterschiede zwischen den Modi SAFE Select und AS3X Wenn das Flugzeug im SAFE Select-Modus fliegt, kehrt es in den Horizontalflug zurück, wenn sich die Querruder- und Höhenrudersteuerung auf Neutral befinden. Mit der Querruder- oder Dieser Abschnitt ist grundsätzlich präzise, berücksichtigt aber nicht die Fluggeschwindigkeit, Höhenrudersteuerung kann bewirkt werden, dass das Flugzeug sich neigt, steigt oder in den Ladezustand der Batterie und viele andere einschränkende Faktoren. -
Seite 14: As3X Fehlerbehebung
AS3X Fehlerbehebung Problem Mögliche Ursache Lösung Beschädigter Propeller oder Spinner Propeller oder Spinner ersetzen Propeller im Ungleichgewicht Propeller ausbalancieren Motorvibrationen Bauteile ersetzen oder alle Bauteile korrekt ausrichten und Befestiger festziehen, je nach Bedarf Oszillation Loser Empfänger Empfänger im Rumpf ausrichten und sichern Lose Flugzeugsteuerungen Bauteile (Servo, Arm, Gestänge, Horn und Steueroberfläche) festziehen oder anderweitig sichern Verschlissene Bauteile... -
Seite 15: Ersatzteile
Ersatzteile Empfohlene Teile Teile-Nr. Beschreibung Teile-Nr. Beschreibung EFL1018 Propeller-Adapter & Spinner-Satz: Radian/Pro SPMR6655 Nur DX6e-Sender mit 6 Kanälen EFL1060 9 g Sub-Micro Servo; 280 mm Leitung SPMX22003S30 2200 mAh 3S 11,1 V Smart 30C; IC3 EFL3614 Brandschott mit Schrauben: Radian/Pro SPMXBC100 SMART-Akku und Servotester EFL36501 Gestängesatz;... -
Seite 16: Haftungsbeschränkung
Garantiezeitraum Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. -
Seite 17: Garantie Und Service Kontaktinformationen
Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EU Compliance Statement: WEEE-HINWEIS: EFL Night Radian BNF Basic (EFL3650); Horizon LLC erklärt hiermit, Dieses Gerät ist gemäß... - Seite 18 © 2021 Horizon Hobby, LLC. E-flite, AS3X, DSM, DSM2, DSMX, Spektrum Airware, Bind-N-Fly, BNF, the Bind-N-Fly logo, SAFE, the SAFE logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
