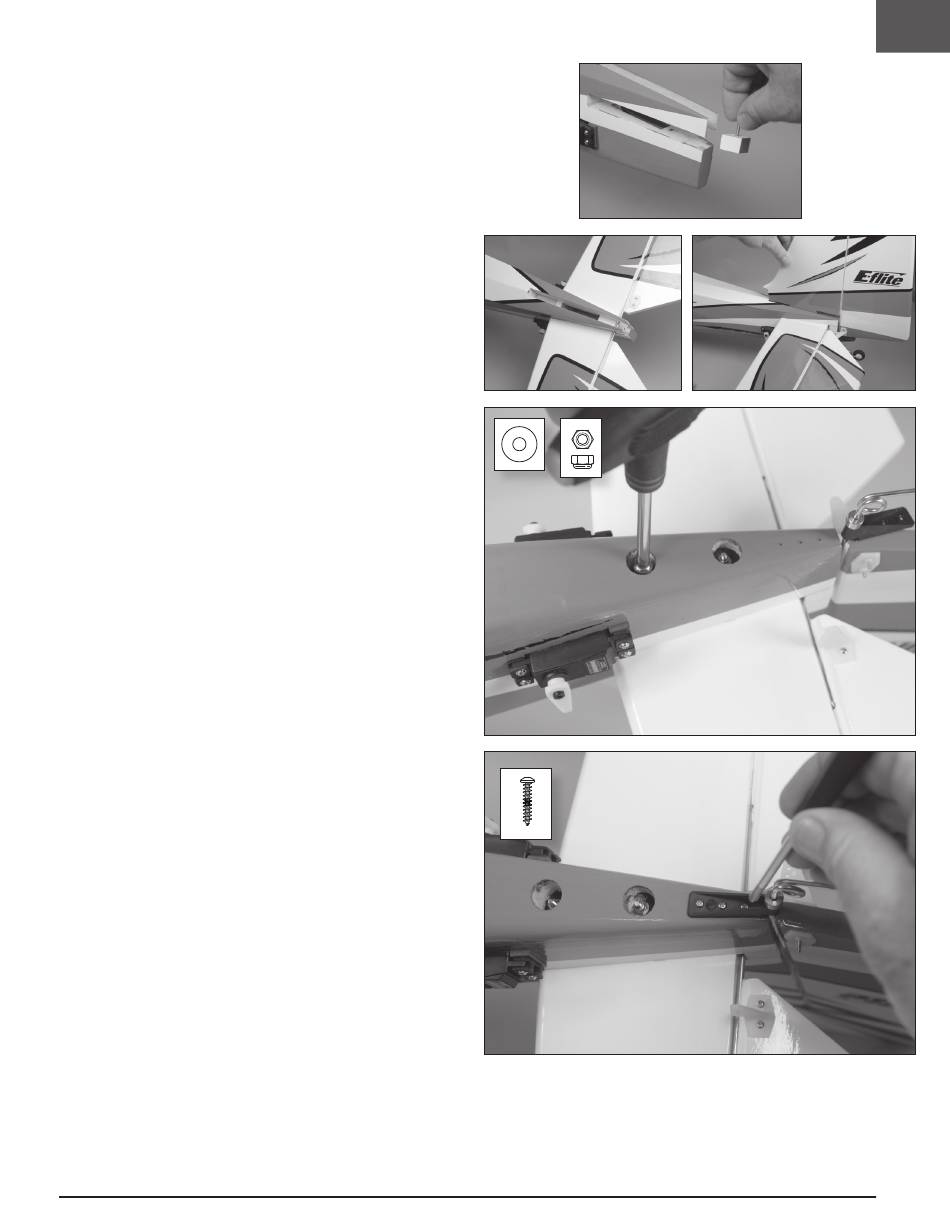

Einbau des Höhen- und Seitenleitwerks ARF/BNF Basic
1. Entfernen Sie die Schraube, die den Einfüllstutzen in Position hält,
mit einem Kreuzschlitzschraubendreher (PH#2).
2. Bringen Sie das Höhenleitwerk mit dem Steuerhorn nach unten an.
3. Setzen Sie den Einfüllstutzen wieder in den Rumpf ein.
4. Montieren Sie das Seitenleitwerk von der Oberseite des Rumpfes aus, wobei die M3-
Befestigungsbolzen durch die Unterseite des Rumpfes ragen müssen.
5. Legen Sie eine 3mm-Unterlegscheibe auf jeden Bolzen und befestigen Sie
sie mit M3-Nylon-Feststellmuttern mit einem 5,5mm-Steckschlüssel. Ziehen
Sie diese Muttern nicht zu fest an und drücken Sie das Holz nicht zusammen.
Prüfen Sie regelmäßig, ob sie dicht bleiben.
6. Befestigen Sie die Spornradhalterung mit drei Blechschrauben M2,5 x 10 mm.
