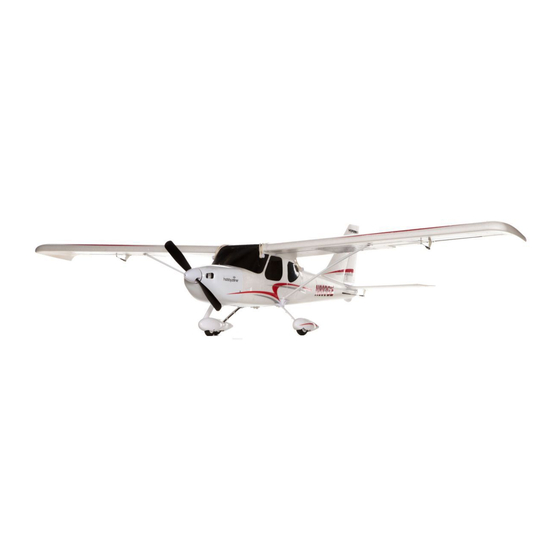

Horizon Hobby Sportsman S+ Bedienungsanleitung
Verwandte Anleitungen für Horizon Hobby Sportsman S+
Inhaltszusammenfassung für Horizon Hobby Sportsman S+

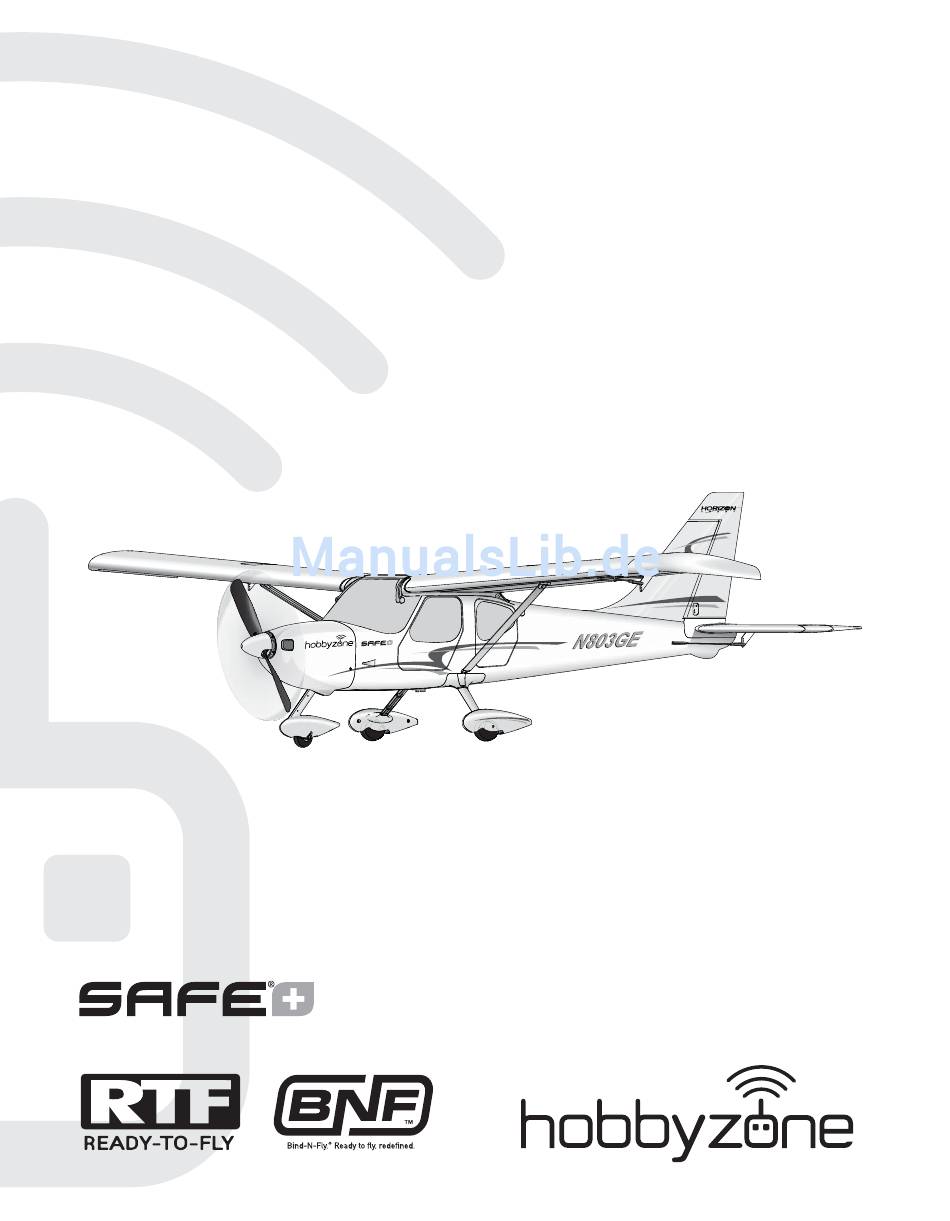

- Seite 1 Sportsman ® Instruction Manual • Bedienungsanleitung • Manuel d’utilisation • Manuale di Istruzioni ®...
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
® Sportsman In Lieferumfang enthalten: Sender Akku und Ladegerät AC Adapter BIND PLUG Kameraträger Inhaltsverzeichnis Laden des Flugakkus ..............28 Auswahl des Flugplatzes ..............37 Sender ..................28 Reichweitentest ................38 Hi/Lo Dual Rate Schalter (D) ............29 Checkliste vor dem Fliegen ............38 Sendereinstellung ................29 Fliegen ..................39 Binden von Sender und Empfänger ..........30 Checkliste nach dem Flug .............43... -
Seite 4: Laden Des Flugakkus
® Sportsman Laden des Flugakkus ACHTUNG: Achten Sie bei dem Zusammenstecken Blinkt (Lädt) des Akku und Ladekabel darauf, dass der Stecker wie in der Abbildung 4 dargestellt richtig herum zusammengesteckt wird. Ein falsch gepoltes Leuchtet (Geladen) Zusammenstecken kann zu einem Kurzschluß führen, welcher zu Feuer und Sach- sowie 1 Stunde Personenschäden führen kann. -
Seite 5: Hi/Lo Dual Rate Schalter (D)
® Sportsman Sendereinstellung WICHTIG: Der im Lieferumfang enthaltene Empfänger Nicht-Computersender (DX5e) wurde für die Verwendung und Betrieb ausschließlich SAFE Plus Unterstützte SAFE Plus in diesem Flugzeug programmiert. Die Program- Sender mode switch Flugmodes mierung des Empfängers kann vom Nutzer NICHT Gas, Queruder, Höhen und Seitenruder sind in Normalposition geändert werden. -
Seite 6: Binden Von Sender Und Empfänger
Bindeanweisungen und lesen in der Hilfestellung zur Entfernen Sie den Bindestecker vom Binde- Problemlösung nach. Kontaktieren Sie falls notwendig anschluss. den technischen Service von Horizon Hobby. Heben Sie den Bindestecker sorgfältig auf (manche Piloten befestigenden Bindestecker mit dem Clip an Ihrem Sender). -
Seite 7: Montage Des Modells
® Sportsman Montage des Modells Montage des Fahrwerkes Das Bugfahrwerk ist bereits ab Werk eingebaut. Bitte überprüfen Sie immer ob die Anlenkung des Fahrwerks korrekt justiert ist, so dass das Modell bei neutralen Ruder geradeaus fährt. 1. Drehen Sie das Modell auf den Rücken, so dass die Unterseite nach oben zeigt. -
Seite 8: Montage Der Tragfl Äche
® Sportsman Montage der Tragfl äche 1. Schließen Sie die linken und rechten Streben (A markiert mit R und L) an die entsprechende Seite der Fläche mit den im Lieferumfang befi ndlichen Schrauben (C) an. Lassen Sie die Schrauben lose bis die Tragfl... -
Seite 9: Werkseinstellungen Für Ruderhörner Und Servoarme
® Sportsman Optionaler Kamerahalter E-fl ite 720p HD Videokamera (EFLA801) Im Lieferumfang des Flugzeuges befi ndet sich ein Kamerahalter für die EFC-721 720p HD Videokamera (EFLA801). Befestigen Sie den Halter mit doppelseitigem Klebeband wie abgebildet. Ermitteln des Flugzeugschwer- punktes Ein Flugzeug mit korrekt eingestelltem Schwerpunkt ist ausbalanciert und fl... -
Seite 10: Einsetzen Des Flugakkus, Initialisierung Des Gps Und Reglers (Esc)
® Sportsman Einsetzen des Flugakkus, Initialisierung des GPS und Reglers (ESC) 1. Legen Sie das Flugzeug auf den Rücken und drehen den Verschlussriegel (A) um die Akkuklappe zu ent- fernen. 2. Bringen Sie den Gashebel und die Gastrimmung ganz nach unten und schalten dann den Sender ein. 3. -
Seite 11: Steuerkontrolltest
FLIEGEN SIE NICHT! Lesen Sie bitte im Leitfaden zur Problemlösung für weitere Informationen nach. Sollten Sie weitere Unterstützung benötigen kontaktieren Sie den technischen Service von Horizon Hobby. Sollte das Flugzeug wie abgebildet reagieren schalten Sie den SAFE Plus Flugmode Schalter auf den Beginner- Querruder rechts mode (Position 0) und bereiten sich auf den Flug vor. -
Seite 12: Flugkontrolle
® Sportsman Flugkontrolle Führen Sie für eine präzise Kontrolle des Flugzeuges Senderkommando Flugzeugreaktion stets nur kleine Korrekturen durch. Alle Richtungen werden so beschrieben als ob Sie im Flugzeug sitzen. Mode 1 Mode 2 Fliegt das Flugzeug auf Sie zu steuert der Befehl Quer- ruder links das Flugzeug in eine Schräglage nach links. -
Seite 13: Trimmen Des Flugzeuges
® Sportsman Trimmen des Flugzeuges Manuelle Einstellung der Trimmung Wir empfehlen den SAFE Plus Flugmodeschalter auf den Expertenmode (Position 2) zu schalten bevor Sie die Trimmung manuell ändern. Führen Sie die Einstellungen durch bevor Sie das Gas über 25% erhöht haben, da sich die Ruderfl ächen sonst bei Bewegung des Flugzeuges auch bewegen. -
Seite 14: Reichweitentest
® Sportsman Reichweitentest Vor jeder Flugsession, insbesondere mit einem neuen Modell, sollten Sie einen Reichweitentest durchführen. Die DX4 ist dazu mit einem Testsystem ausgestattet. Die Aktivierung des Reichweitentests reduziert die Ausgang- sleistung. Keep immobile and 1. Schalten Sie den Sender mit Gas und Gastrimmung out of the wind for nach unten fünf Sekunden vor dem Empfänger ein. -
Seite 15: Fliegen
® Sportsman Fliegen Technologie Flug Modes CH 5 Beginner Mode: • Unter einer Flughöhe von 10 Metern ist der Nickwinkel Nicken Rollen (Nase rauf und runter) und Rollwinkel (Flächenenden rauf und runter) begrenzt um das Flugzeug in der Luft zu halten. Beginner Mode Beginner Mode (Schalter Position 0) -
Seite 16: Virtueller Zaun: Parkeinstellung (Vf Park)
® Sportsman Wir empfehlen ihnen für die ersten Flüge das Flugzeug im Beginnermode von Boden aus zu starten. Suchen Sie sich ein Flugfeld das frei von Hindernissen Virtueller Zaun: Parkeinstellung (VF Park) Standard) (Bäumen, Gebäuden etc) ist und ein Radius von 200 Metern hat. -
Seite 17: Handstart
® Sportsman Versichern Sie sich, dass für ersten Flüge der Beginner Mode (Schalter Position 0) aktiviert ist. Bodenstart Haben Sie den Schritt vier der Starvorbereitungen erledigt nutzen Sie zum weiteren Vorgehen die folgende Abbildung. Stellen Sie bitte sicher, dass das Flugzeug gegen den Schieben Sie den Gashebel langsam eben Sie den Gashebel langsam Wind startet wenn das Gas zum ersten Mal über 90%... -
Seite 18: Niederspannungsabschaltung (Lvc)
® Sportsman Sollte es vorkommen, dass das GPS-System im Fluge Probleme macht, deaktivieren Sie es um wieder die volle Kontrolle über das Modell zu erhalten. Um das GPS im Fluge zu deaktivieren, halten Sie den HP/ AL Knopf für mindestens 3 Sekunden gedrückt und schalten Sie dann den Mode Schalter mindestens 5 mal zwischen 0 und 2 hin und her während Sie den HP/AL Knopf weiter gedrückt halten. -
Seite 19: Checkliste Nach Dem Flug
® Sportsman 3 Sekunden AutoLand feature gedrückt Wenn Sie ihren Flug beenden wollen oder der Timer halten um zu mahnt zur Landung, drücken und halten Sie den HP/AL landen. Button auf dem Sender für drei Sekunden. Das Flugzeug wird sich dann unverzüglich in einen Anfl ug gegen den Wind begeben. -
Seite 20: Deaktivieren Des Gps
® Sportsman Deaktivieren des GPS Aus der Packung heraus ist die GPS Funktion des Flug- zeuges aktiviert. Sie können jedoch auch diese Funktion deaktivieren wenn Sie in geschlossenen Räumen eine Funktionsüberprüfung durchführen wollen oder das Flug- zeug einmal ohne GPS Funktionen fl iegen möchten. Wichtig: Bei deaktivierten GPS Funktion funktioniert die Warteschleife, Virtueller Zaun und automatische Lande- funktion nicht. -
Seite 21: Wartung Der Antriebskomponenten
® Sportsman Wartung der Antriebskompo- nenten ACHTUNG: Trennen Sie immer den Flugakku vom Modell bevor Sie den Propeller abnehmen. Demontage 1. Entfernen Sie die Schraube (A), den Spinner (B) von der Mutter (C) 2. Entfernen Sie die Mutter, den Propeller (D) und die Spinnerrückplatte (E) vom Mitnehmer. -
Seite 22: Leitfaden Zur Problemlösung
® Sportsman Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Nach dem Einschalten Kompassfehler Trennen Sie den Flugakku und führen die Kompasskalibrierung durch. reagiert das Flugzeug nicht auf das Gas und die Querruder sind voll nach rechts ausgeschlagen. Flugzeug ist nicht in Be- Keine Verbindung zwischen Sender und Empfänger Binden Sie das System nach den Anweisungen aus der Bedienungsan- trieb zu nehmen... -
Seite 23: Garantieeinschränkungen
Garantiezeitraum auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig Exklusive Garantie ¬ Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum erheblichen Ausmaßes führen. -
Seite 24: Kontaktinformationen
Christian-Junge-Straße 1 Deutschland 25337 Elmshorn, Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union HBZ Glasair SAFE BNF (HBZ8480) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der R&TTE, EMC und LVD Direktive. - Seite 25 ® Sportsman Replacement Parts • Ersatzteile • Pièces de rechange • Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice HBZ8402 Decal Sheet: Glasair Hobbyzone Glasair : Dekorbogen Planche de décoration: Glasair Set adesivi: Glasair HBZ7606 Landing Gear Set: Glasair Hobbyzone Glasair : Fahrwerksset...
- Seite 26 Glasair Aviation. © 2015 Horizon Hobby, LLC HobbyZone, the HobbyZone logo, SAFE, the SAFE logo, Z-Foam, DSM, DSM2, DSMX, EC3 and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. Glasair, Sportsman, the Glasair logo and the aircraft body designs are trademarks or registered trademarks of Glasair Aviation USA, LLC and are used with permission by Horizon Hobby, LLC.
