Anschlussbild - Delta Controls ADM-2W704 Installationsanleitung

Werbung

2.2

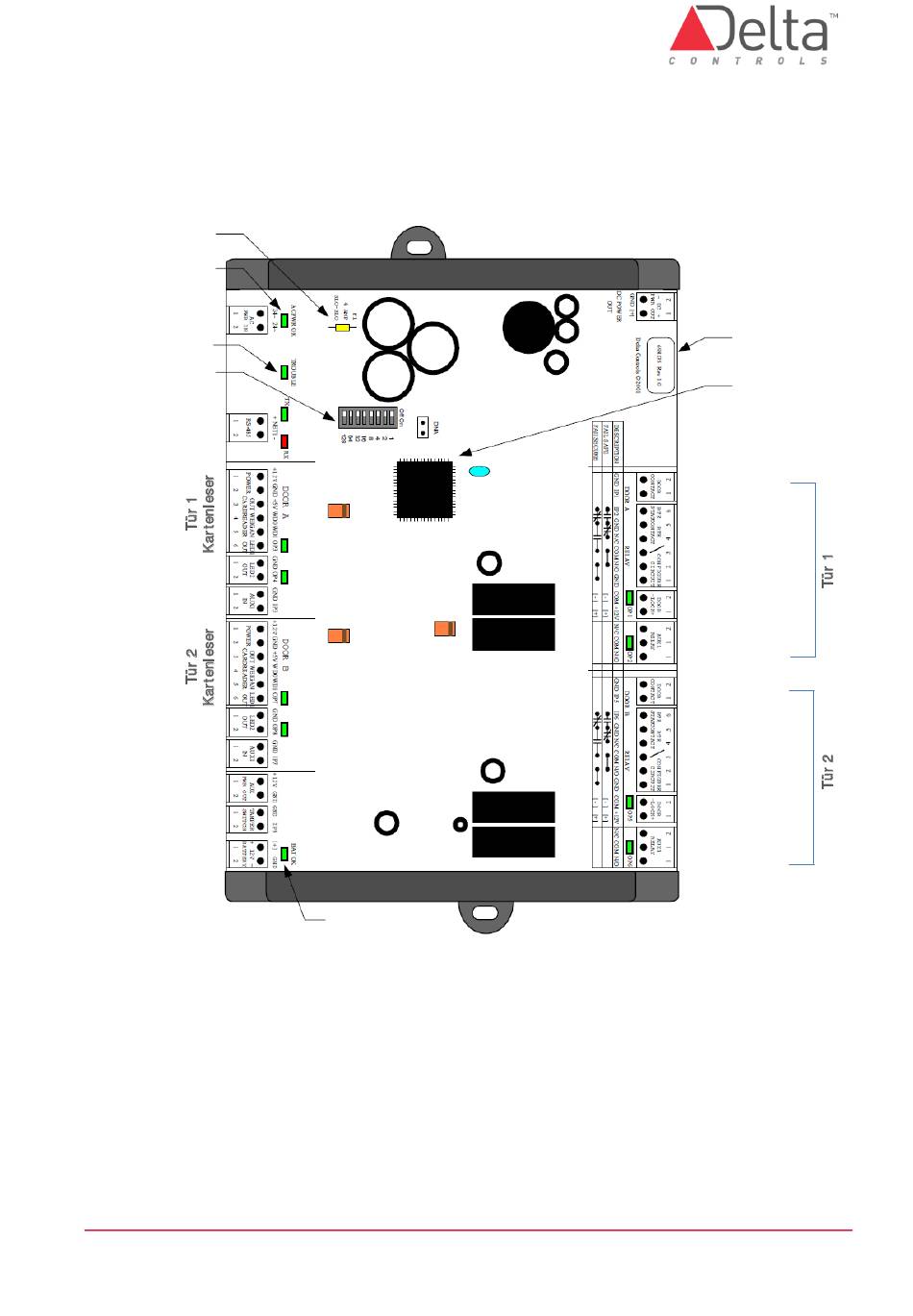

Anschlussbild

4A Hauptsicherung
LED AC Spannung
24 VAC
Eingangsspannung
Störungsanzeige
DIP-Schalter
Device-Adresse
LINKnet-
Anschluss
Hilfseingang Tür 1
Hilfseingang Tür 2
+12VDC-Ausgang
Überwachung
Gehäusetür
12 VDC
Batterieanschluss
DE-ADM-2W704 Installationsanleitung.docx
Batteriestatus
LED
14 VDC
Ausgangsspannung
Revisionsnummer
Prozessor
Türkontakt
RTE-Eingang
RTE-Kontakt
RTE-Konfiguration
Türschloss
Hilfsrelais
Türkontakt
RTE-Eingang
RTE-Kontakt
RTE-Konfiguration
Türschloss
Hilfsrelais
© Delta Controls Germany 2022
Seite 7
