6
Netzwerkkommunikation
Das Modul kommuniziert über RS485 mittels Delta LINKnet Protokoll. Für detailliertere
Informationen wird auf die Delta Installationsrichtlinien verwiesen.
6.1
Delta LINKnet Verkabelung
Für detailliertere Informationen zur LINKnet Verkabelung wird auf die Delta
Installationsrichtlinien verwiesen.
-
Um eine zuverlässige Kommunikation zu gewährleisten, muss die Verkabelung
ordnungsgemäß durchgeführt werden.
-
Kabelspezifikation:
Querschnitt:
Kabeltyp:
Widerstand:
Impedanz:
Abschirmung: geflochtene oder Aluminiumfolien-Abschirmung
-
Alle Controller sollten in der Daisy-Chain-Konfiguration verkabelt werden. Eine
andere RS-485-Netzwerk Verdrahtungskonfiguration ist nicht zulässig und führt
zu Problemen im Netzwerk.
-
Netzwerke, die eine Gesamtlänge von 1200m überschreiten oder mehr als 50
Controller beinhalten, benötigen einen Repeater (z.B. RPT-768).
-
LINKnet Netzwerke mit max. 2 Controllern und einer Gesamtleitungslänge von
weniger als 30m brauchen keinen Abschlusswiderstand.

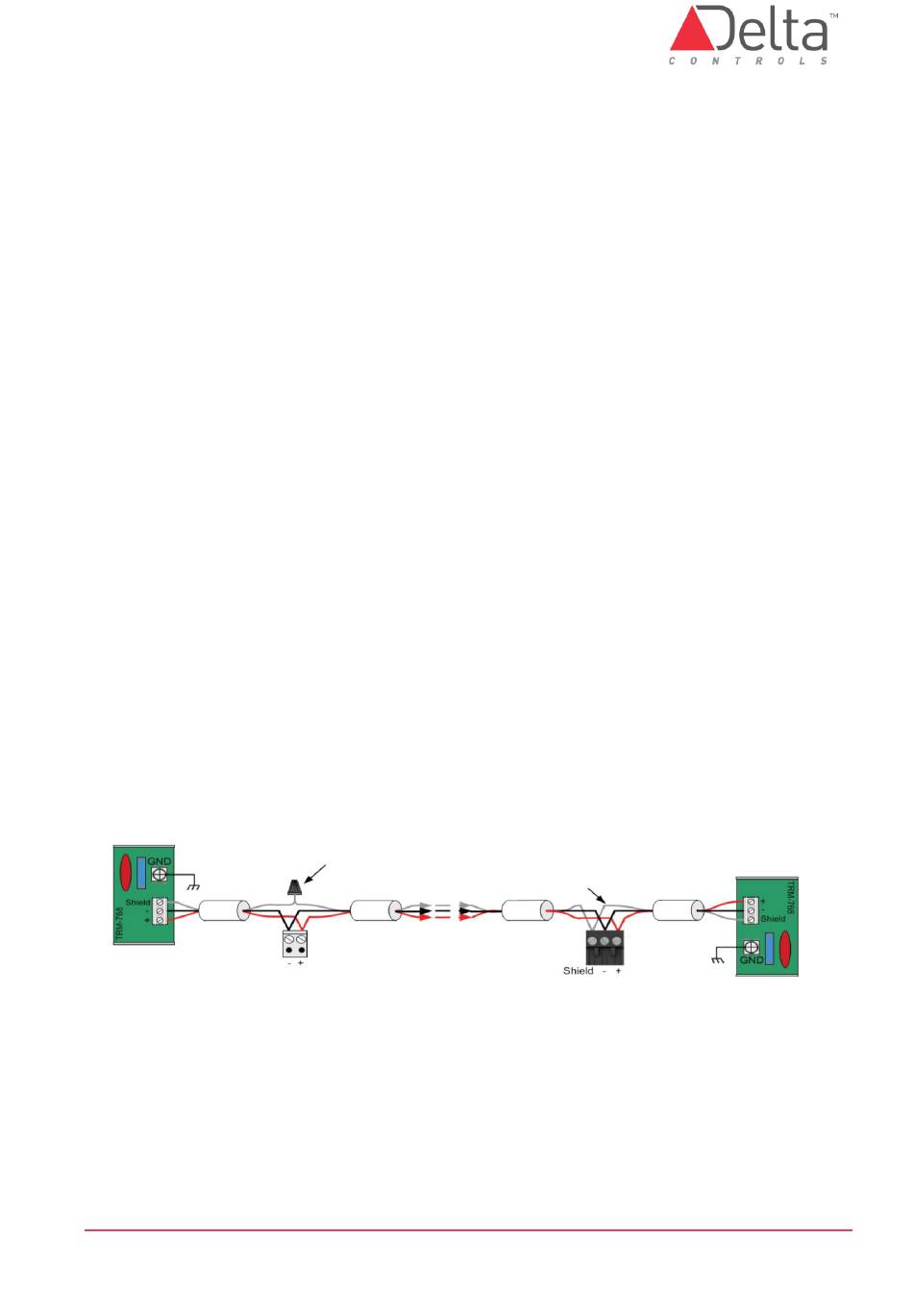

Fortlaufende Abschirmung bei Knoten mit
DE-ADM-2W704 Installationsanleitung.docx
0,205-0,32mm² (22-24 AWG)
verdrillte Zweidrahtleitung
100-120 Ohm
max. 56 pF/m (17 pF/ft)
V3-Geräten
Fortlaufende Abschirmung bei Knoten mit
integriertem Schirmanschluss (SHD)
© Delta Controls Germany 2022
Seite 13
