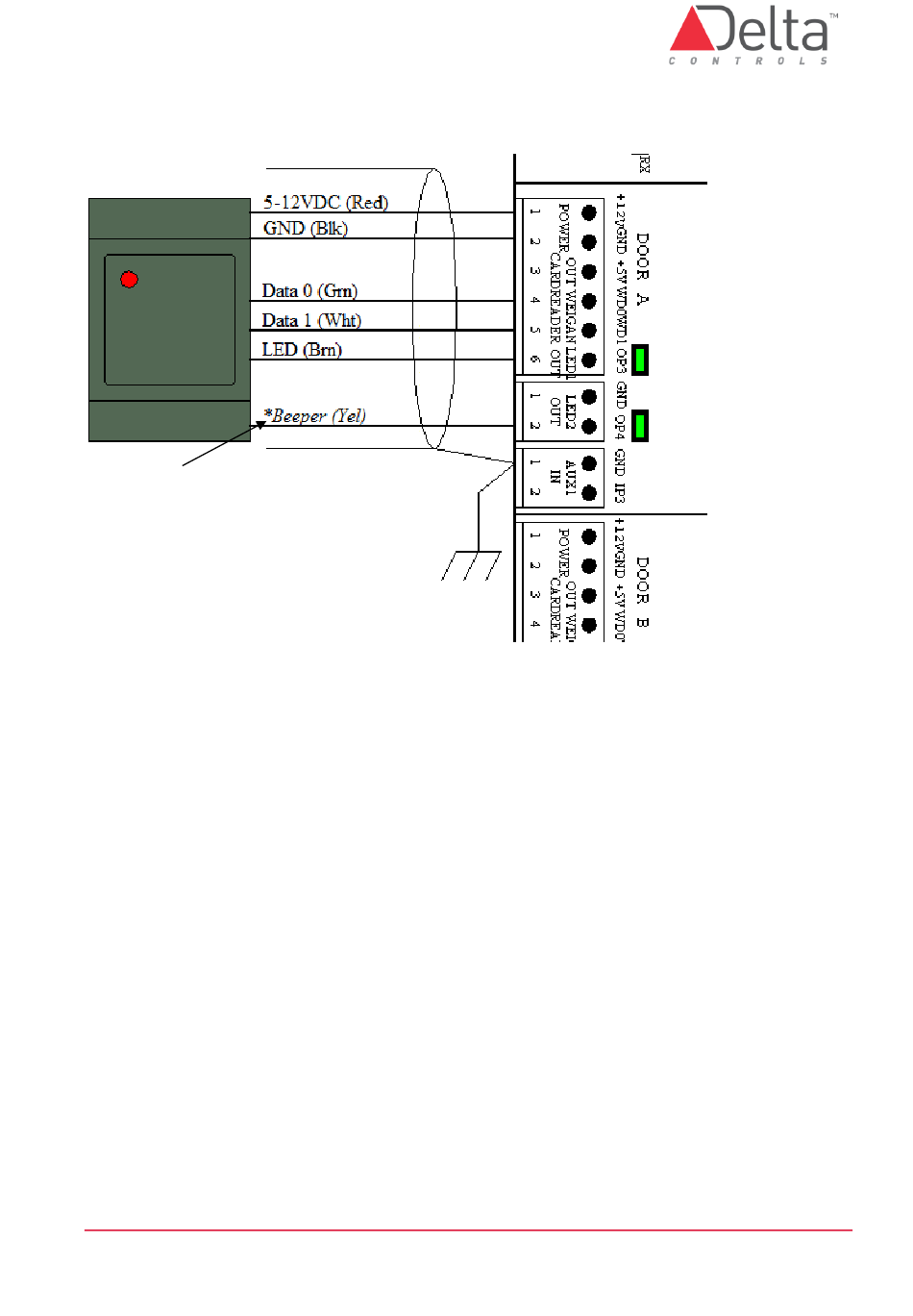

7.2.2 Anschluss AWID/HID Prox Kartenleser
Schirm immer am ADM auflegen.
* Optionaler Ausgang zum
Kartenleser. Kann per Software
konfiguriert werden, um ein Audio-
Signal am Kartenleser auszugeben.
7.3
Eingang Ausgangsanforderung (RTE-Request to Exit)
Der Eingang für die Ausgangsanforderung (RTE) besteht aus 2-Komponenten. Die erste
Komponente signalisiert den Status der Ausgangsanforderung per Software.
Die zweite Komponente betrifft den Kontakt für den Ausgangsanforderungstaster, der
das normale Türschloss-Signal verändert, um den Austritt direkt zu ermöglichen. Der
Taster für die Ausgangsanforderung muss sowohl über einen Schließer- als auch einen
Öffner-Kontakt verfügen (NO/NC), um einerseits den Status zu ermitteln und
andererseits das Türschloss-Signal zu überbrücken, um so den Austritt zu ermöglichen.
Die Tabelle und das Diagramm unten zeigen, wie die Ausgangsanforderung
entsprechend der gewählten Türschloss-Typen konfiguriert und verdrahtet werden
muss.
Bei der Verwendung einer Typ 3 oder Typ 4 Widerstandsbeschaltung und einem
Ausgangsanforderungstaster mit einpoligem Schalter stellen Sie sicher, dass sich der
10 KOhm Widerstand auf dem Eingangszweig der Schaltung befindet und nicht auf der
Masseseite der Schaltung. Sonst kann es passieren, dass das Türschloss und/oder die
Ausgangsanforderung nicht richtig funktionieren (Beschaltungstypen siehe unten).
DE-ADM-2W704 Installationsanleitung.docx
Masse
© Delta Controls Germany 2022
Seite 17
