7.3.4 Verkabelung ohne Ausgangsanforderung (RTE)
Wenn kein RTE verwendet wird, dann muss der Stromkreis manuell konfiguriert werden.
Wenn das Türschloss im Modus Fail Save arbeitet, muss eine Brücke zwischen den
Klemmen 4 und 5 anstelle des RTE Kontaktes gelegt werden.

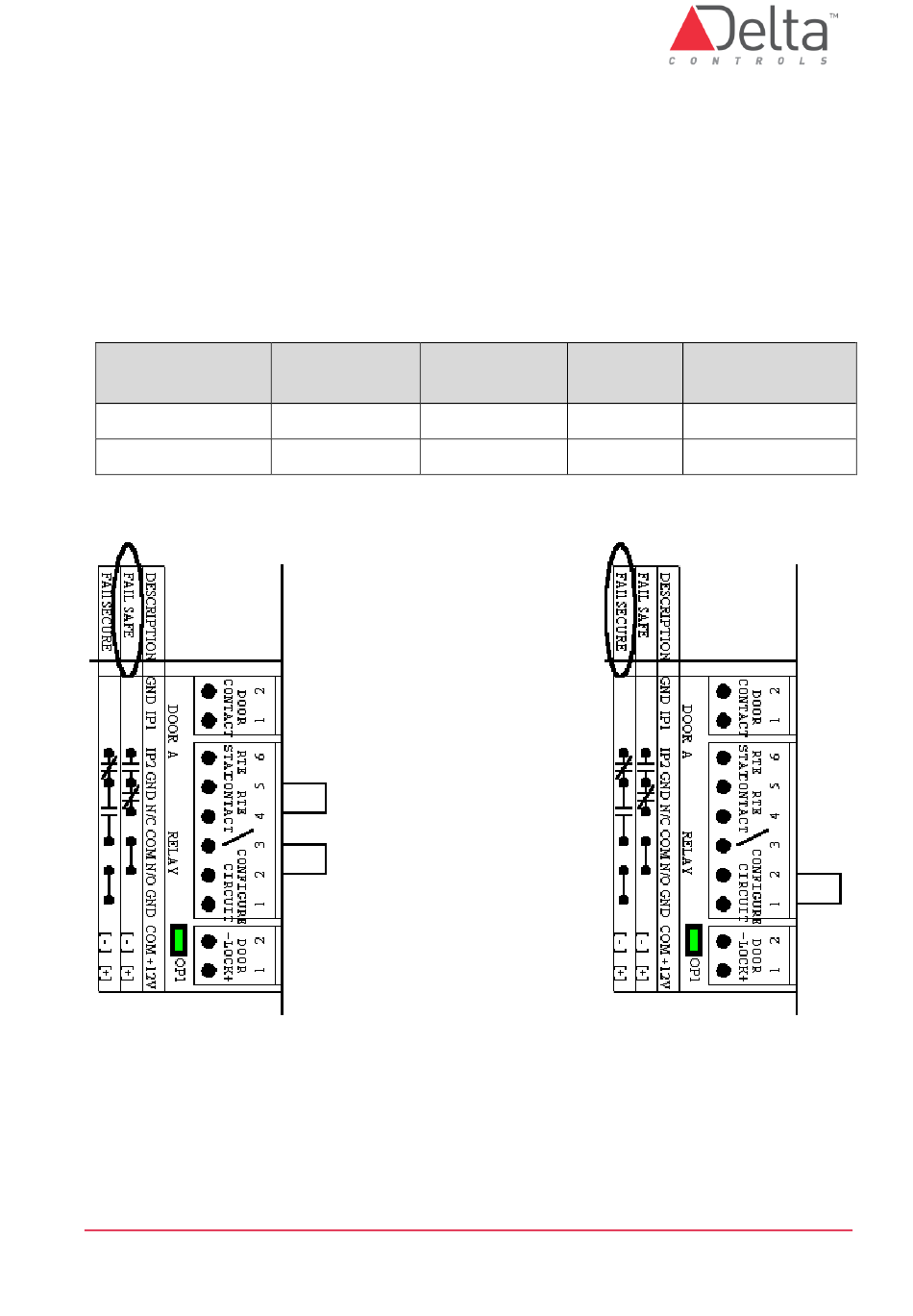

Das folgende Diagramm zeigt, wie die Brücke gelegt werden muss, wenn kein RTE-
Taster vorhanden ist.
Typ
Fail Save
Fail Secure
Modus Fail Save
DE-ADM-2W704 Installationsanleitung.docx
RTE Status
RTE Kontakt
Schließer (NO)
Öffner (NC)
Öffner (NC)
Schließer (NO)
Zusätzliche
Brücke
Brücke
2-3
4-5
1-2
keine
Modus Fail Secure
© Delta Controls Germany 2022
Seite 20
