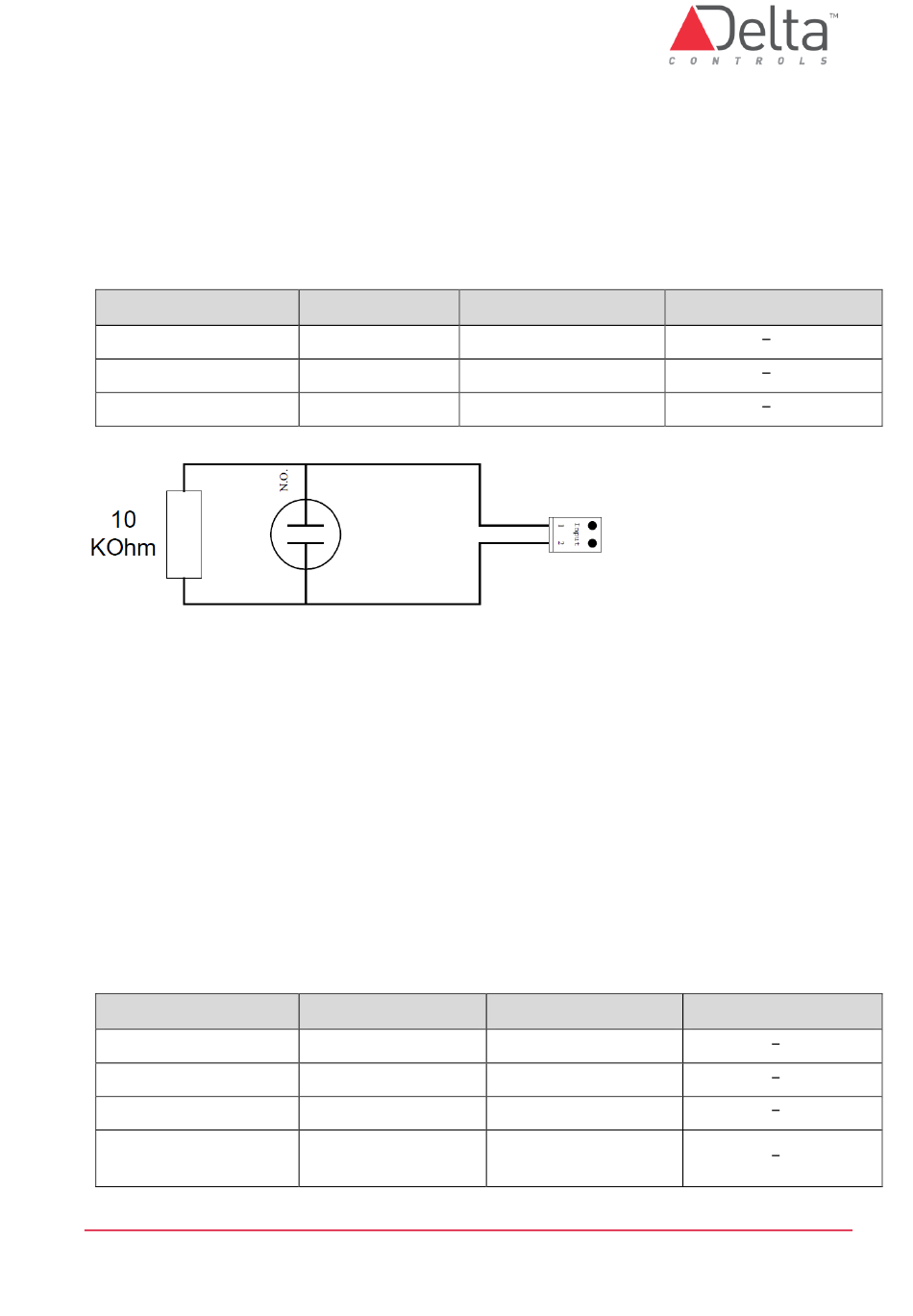

7.4.2 Typ 2 (NO-Normal geöffnet)
Diese Widerstandbeschaltung dient dazu, einen normalerweise geöffneten Kontakt (NO)
zu überwachen. Bei einer Unterbrechung (Drahtbruch) wird eine Störung gemeldet. Eine
Überbrückung (Kurzschluss) wird nicht als Störung gemeldet, aber es wird ein Alarm
ausgelöst.
Kontakt-Peripherie
Schalter geschlossen
Schalter offen
Drahtbruch
7.4.3 Typ 3 (NC-Normal geschlossen)
Diese Widerstandbeschaltung dient dazu, einen normalerweise geschlossenen Kontakt
(NC) zu überwachen. Es werden sowohl eine Unterbrechung (Drahtbruch) als auch eine
Überbrückung (Kurzschluss) als Störung gemeldet.
Dieser Widerstandbeschaltungs-Typ liefert neben dem Typ 4 (NO-Normal geöffnet) die
meisten Rückmeldungen über den Kontaktzustand.
Bei der Verwendung einer Typ 3 oder Typ 4 Widerstandbeschaltung und einer
Ausgangsanforderung, die nur einen einpoligen Schalter hat, stellen Sie sicher, dass sich
der 10 KOhm Widerstand auf dem Eingangszweig der Beschaltung befindet und nicht auf
der Masseseite der Schaltung. Ansonsten könnte es sein, dass das Türschloss und/oder
der Status der Ausgangsanforderung möglicherweise nicht richtig arbeiten, wie unten
dargestellt.
Kontakt-Peripherie
Schalter geschlossen
Schalter offen
Unterbrechung
Überbrückung
DE-ADM-2W704 Installationsanleitung.docx
Meldung ADM
Tür geschlossen
Ausgangsanforderung
Tür geöffnet
Störung
Meldung ADM
Tür geöffnet
Tür geschlossen
Störung (offen)
Störung
(Kurzschluss)
RTE Kontakt
Tür zu
Störung
RTE Kontakt
Tür zu
Ausgangsanforderung
Störung (offen)
Störung (Kurzschluss)
© Delta Controls Germany 2022
Spannungsbereich
0,00 1,16 V
1,17 3,62 V
3,63 5,00 V
Spannungsbereich
1,17 2,89 V
2,90 4,02 V
4,03 5,00 V
0,00 1,16 V
Seite 22
